Name: JJ-BRJ800-2 Máquina enrolladora de lámina de transformador | Enrolladora simple de lámina de aluminio y cobre
Brand: Suzhou Tronsing Technology Co., Ltd
SKU: JJ-BRJ800-2
Price: 30,000.00 USD
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Nombre: Máquina sencilla de bobinado de lámina para transformadores

Número de Decoiler: Dos piezas

Condición: Nuevo

Función: tipo seco de enrrollamiento bobina del transformador

Conductor de la hoja: papel de cobre y de aluminio

Ancho máximo de lámina: 800 mm

Fuente de alimentación: 380 V, 50 Hz, trifásico

Garantía: 12 meses

Unidad que quita las rebabas: 2 juegos

Color de Machin: Opcional

Información básica

Lugar de origen: Porcelana

Nombre de la marca: STT/Zhutang

Certificación: CE

Número de modelo: JJ-BRJ800-2

Pago y Envío Términos

Detalles de empaquetado: Embalaje en condiciones de navegar

Tiempo de entrega: 45 dias

Condiciones de pago: T/T

Capacidad de la fuente: 100 juegos por año

Galería

JJ-BRJ800-2 Máquina enrolladora de lámina de transformador | Enrolladora simple de lámina de aluminio y cobre

Descripción de producto

JJ-BRJ800-2 máquina de bobinado de papel de aluminio de transformador

Meta Descripción

JJ-BRJ800-2 simple máquina de bobinado de lámina de transformador soporta 200-800 mm de ancho de cobre y bobinado de lámina de aluminio, equipado con control PLC y operación del pedal de pie.En el caso de las máquinas de laminado de plástico, el valor de las instalaciones de laminado de plástico es el siguiente:, la producción de bobinas de transformadores redondas y rectangulares.

Resumen del producto

El JJ-BRJ800-2 Transformer Foil Winding Machine es un equipo de bobinado práctico y fácil de operar desarrollado especialmente para la fabricación de transformadores.Diseñado con una estructura mecánica simplificada y robusta, esta máquina de bobinado de papel de aluminio y cobre realiza una o dos capas de bobinado síncrono para papel de metal y papel aislante,que satisfacen perfectamente las demandas de bobinado convencionales de los transformadores de baja y media potencia.A diferencia de los complejos equipos industriales de enrollamiento, este enrollador de láminas presenta una instalación sencilla, un funcionamiento sin problemas y un mantenimiento diario conveniente.Adopción de un sistema de control PLC profesional y un dispositivo de conteo de precisión, la máquina de bobinado de papel de aluminio garantiza giros de bobinado precisos y formación uniforme de bobina. Equipada con un sistema de control del pedal de pie humanizado, admite cambios flexibles de arranque, parada y dirección.mejora considerable de la eficiencia de producción y de la seguridad del funcionamiento para el procesamiento de papel transformador.

Principales características y ventajas

Compatibilidad con el enrollamiento amplio: soporta papel de cobre y aluminio de 200 mm a 800 mm de ancho, compatible con formas de bobina de transformador ovaladas, redondas y rectangulares para diversificar las necesidades de producción.
Control inteligente del PLC: Adopta un sistema de control eléctrico PLC maduro con contador digital, que permite establecer parámetros de devanado precisos y mostrar datos en tiempo real, reduciendo efectivamente los errores de operación manual.
Enrollamiento sincronizado doble: configurado con doble desenrollador de papel de aluminio y doble desenrollador de papel aislante,Realización de laminado sincrónico de envoltura de papel de aislamiento y papel de laminado de metal para la estructura de aislamiento de transformadores estandarizada.
Desempeño estable y duradero: La estructura del marco reforzado simple asegura un funcionamiento estable a largo plazo; la velocidad de rotación ajustable (0-20 RPM) se adapta a diferentes espesores de papel y requisitos de procesamiento.
Funcionamiento fácil de usar: El control del pedal de pie libera las manos para una operación flexible; el conjunto completo de gabinete de control eléctrico realiza la gestión de circuitos centralizados, más seguro y más fácil de mantener.

Componentes principales de la máquina

La máquina de bobinado de papel de transformador JJ-BRJ800-2 adopta una configuración modular, con un diseño de componentes completo y razonable, conveniente para el desmontaje, mantenimiento y reemplazo.Los componentes principales incluyen::

Cuadro de máquina simple reforzado
Unidad de bobinado de precisión
2 juegos de desenrolladores regulables de papel de aluminio
2 juegos de desenrolladores de papel aislante
Sistema de control inteligente por PLC
Dispositivo de conteo digital (0-9999,9 vueltas)
Interruptor de control del pedal de los pies
Cabina de control eléctrico

Parámetros técnicos

A continuación se presentan los parámetros técnicos estándar de la máquina de bobinado de papel de transformador JJ-BRJ800-2.

Punto técnico	Especificación detallada
Ancho de la lámina aplicable	200 mm ~ 800 mm
Forma de la bobina terminada	Oval, redondo y rectangular
Diámetro exterior del material de la lámina (OD)	F1000 mm
Diámetro interno del material de la lámina (ID)	Φ500 mm
Cantidad de desenrolladores de papel	2 piezas
Duración efectiva del desenrollador de papel	de una longitud igual o superior a 2 mm
Extender el rango del descolador de papel	Se aplicarán las siguientes medidas:
Potencia del motor de cuerda	11KW
Tamaño del eje de cuerda	Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II.
Velocidad de rotación ajustable	0 ~ 20 RPM
Cantidad de descolador aislante	2 piezas
Diámetro exterior del material aislante máximo	Φ400 mm
Material aislante Diámetro interno	Φ76 mm
Duración efectiva del descolador de aislamiento	de una longitud igual o superior a 2 mm
Rango de conteo digital	0 ~ 9999.9 Vueltas

Ámbito de aplicación

Esta máquina de bobinado de lámina JJ-BRJ800-2 es ampliamente aplicable para el procesamiento de bobinado de transformadores de potencia, transformadores de distribución y transformadores eléctricos pequeños.Es adecuado para la producción en masa de bobinas de papel de cobre y papel de aluminio, y es el equipo de procesamiento ideal y rentable para las fábricas de transformación.

Palabras clave

Máquina de enrollado de papel transformador, máquina de enrollado de papel de aluminio, enrollado de papel de cobre, máquina simple de enrollado de papel, equipo de enrollado de bobinas de transformador

JJ-BRJ800-2 Máquina enrolladora de lámina de transformador | Enrolladora simple de lámina de aluminio y cobre

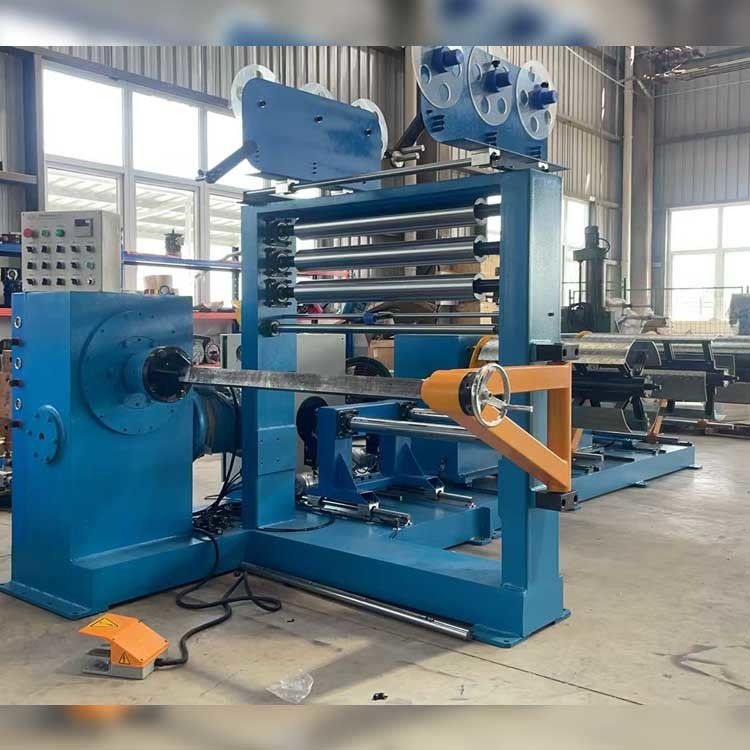

Figura 1: Visión completa de la máquina de bobinado de lámina de transformador JJ-BRJ800-2

JJ-BRJ800-2 Máquina enrolladora de lámina de transformador | Enrolladora simple de lámina de aluminio y cobre

Figura 2: Transformador de bobinado de papel de aluminio de la máquina JJ-BRJ800-2

JJ-BRJ800-2 Máquina enrolladora de lámina de transformador | Enrolladora simple de lámina de aluminio y cobre
