Descripciónde máquina bobinadora de láminas de transformador BRJ1000-2

La máquina bobinadora de láminas para transformadores BRJ1000-2 es un equipo especial para bobinar tiras de película de cobre o tiras de película de aluminio, que se puede utilizar para fabricar bobinas de transformador secas y otros productos similares.Este tipo de máquina bobinadora de láminas de transformador se puede utilizar para bobinar la tira de película con un ancho máximo de 1000 mm, el grosor de la tira de película de cobre es de 0,2 a 2,0 mm y el grosor de la tira de película de aluminio es de 0,3 a 3,0 mm.La potencia de bobinado principal del tipo de máquina bobinadora de láminas de transformador es de 15KW, que puede proporcionar suficiente par para enrollar la lámina y el papel aislante juntos.Con la unidad de soldadura TIG, la máquina bobinadora de láminas para transformadores puede soldar láminas y barras colectoras juntas.

Detalles rápidos de la máquina bobinadora de láminas de transformador BRJ1000-2

1) Dos desbobinadores de láminas

2) Dos desbobinadores de aislamiento

3) Alimentador de tiras de llenado final

4) Sistema de limpieza

5) Sistema de desbarbado de láminas

6) Sistema de láminas de corte

7) Sistema de alineación de bordes

8) Unidad de soldadura TIG

Parámetros técnicosde máquina bobinadora de láminas de transformador BRJ1000-2

Las especificaciones estándar típicas de la máquina bobinadora de láminas de transformador BRJ1000-2 se muestran a continuación, sin embargo, estas pueden modificarse fácilmente según se solicite.

• Ancho máximo de lámina 1000 mm
• Tipo de lámina lámina de cobre o lámina de aluminio
• Rollo de lámina de diámetro interior de 500 mm (opcional)
• Rollo de lámina diámetro exterior 1000 mm (opcional)
• Desenrollador de láminas número 2 uds.
• Desbobinador de láminas de 1050 mm de longitud
• Rango de expansión del desbobinador de láminas 420 - 520 mm
• Tamaño del eje de bobinado 80x80x1250mm
• Cortador rodante de modo de corte
• Desbobinador de aislamiento número 2 uds.
• Diámetro exterior máximo del papel aislante 400 mm
• Papel aislante diámetro interior 76mm
• Longitud del desenrollador de aislamiento 1050 mm
• Detección fotoeléctrica de alineación de bordes
• PLC del sistema de control
• pantalla táctil HMI
• Motor bobinado 15kw
• Velocidad máxima de bobinado 18rpm

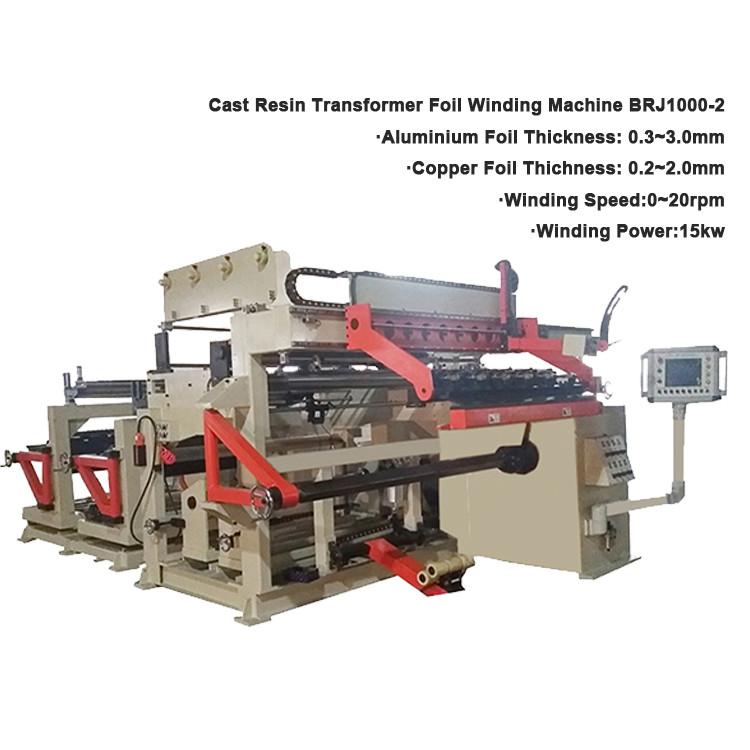

Fig. 1: Vista frontal de la máquina bobinadora de láminas de transformador BRJ1000-2

Fig. 2: Vista trasera de la máquina bobinadora de láminas de transformador BRJ1000-2
