Datos del producto:
Pago y Envío Términos:
|
| nombre: | máquina de bobina de la hoja del transformador | USO: | fabricación de la bobina de la hoja |
|---|---|---|---|
| Grueso de la hoja del Cu: | 0.2 - 2.0m m | Grueso de la hoja de Al: | 0.3 - 3.0m m |
| Máximo de la anchura de la hoja.: | 800m m | Color: | por requerimiento |
| Poder de enrrollamiento: | 15KW | Velocidad del viento: | 20RPM |
| Resaltar: | máquina de bobina del transformador de poder 20rpm,devanadera de bobina del transformador 20rpm,máquina de bobina del transformador de poder de 800m m |
||
El sistema de control modificado para requisitos particulares del PLC echó la máquina de bobina de la hoja del transformador de la resina
Descripción de la máquina de bobina de la hoja del transformador BRJ800-2
La máquina de bobina de la hoja del transformador BRJ800-2 está para que la tira de enrrollamiento del cobre o de aluminio haga la bobina echada del transformador de la resina. Esta clase de máquina de bobina de la hoja del transformador se proporciona el motor 15kw, que proporcionan el esfuerzo de torsión grande para enrollar la hoja con la anchura máxima 800m m. La máquina de bobina de la hoja del transformador adopta proceso de la soldadura de TIG para aunar la hoja y la barra de distribución. La máquina de bobina de la hoja del transformador se puede utilizar para enrollar uno o dos capas de cobre o tira del papel de aluminio y uno o dos capas de papel del aislamiento. La máquina de bobina de la hoja del transformador ofrece comenzar lento, buen funcionamiento, alta automatización, función completa, fuerza de tracción fuerte y así sucesivamente.
Detalles rápidos de la máquina de bobina de la hoja del transformador BRJ800-2
1) Dos decoilers de la hoja
2) Dos decoilers de papel del aislamiento
4) alimentador de la tira del Fin-terraplén
5) Sistema de limpieza
6) Sistema que quita las rebabas
7) Sistema de la alineación del borde
8) Unidad de la soldadura automática
Parámetros técnicos de la máquina de bobina de la hoja del transformador
Las especificaciones estándar típicas de la máquina de bobina de la hoja del transformador BRJ800-2 se muestran abajo, sin embargo, la máquina de enrrollamiento se puede también fabricar por requerimiento.
| Max. Foil Width: | 800m m |
| Forma acabada de la bobina: | óvalo, círculo y rectangular, etc. |
| Conductor Foil Material OD.: | 1,000m m |
| Identificación de Foil Material del conductor: | 500m m |
| Número de Decoiler de la hoja: | 2 PC |
| Longitud de Decoiler de la hoja: | 850m m |
| Gama de la extensión de Decoiler de la hoja: | 420 - 520m m |
| Tamaño del eje de bobina: | 80×80×1150 milímetro |
| Cortar modo: | Esquileo eléctrico del disco |
| Número de Decoiler del aislamiento: | 2 PC |
| Aislamiento OD material.: | ≤400mm |
| Identificación material de aislamiento: | 76m m |
| Max. Width del material de aislamiento: | 850m m |
| Sistema de la alineación del borde: | Detección fotoeléctrica |
| Sistema de control electrónico: | PLC |
| Interfaz de usuario: | pantalla táctil 10inch (254m m) |
| Contando las vueltas se extienden: | 0 - 9999,9 |
| Poder de enrrollamiento: | 15kw |
| Velocidad del viento: | 20rpm |

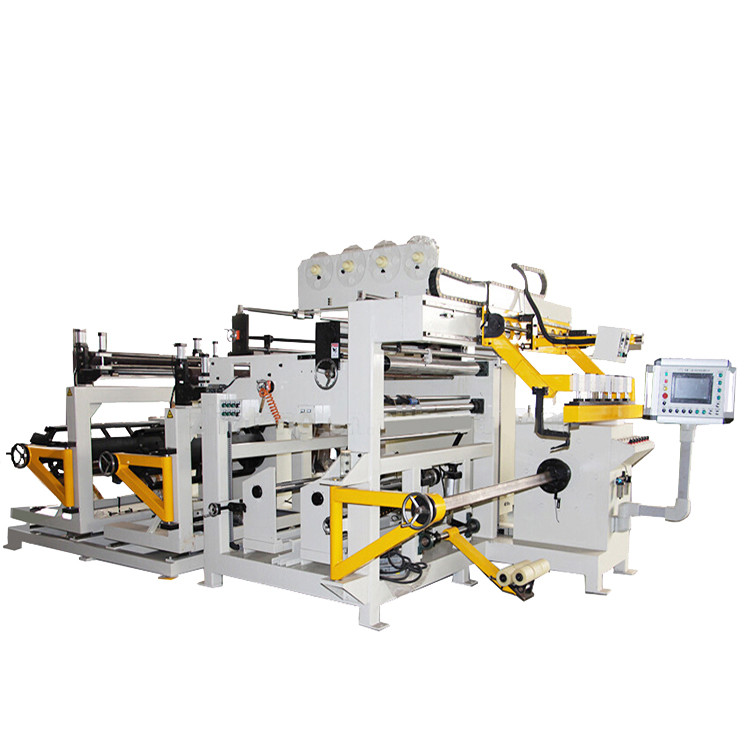

Higo 1: Vista delantera de la máquina de bobina de la hoja del transformador BRJ800-2

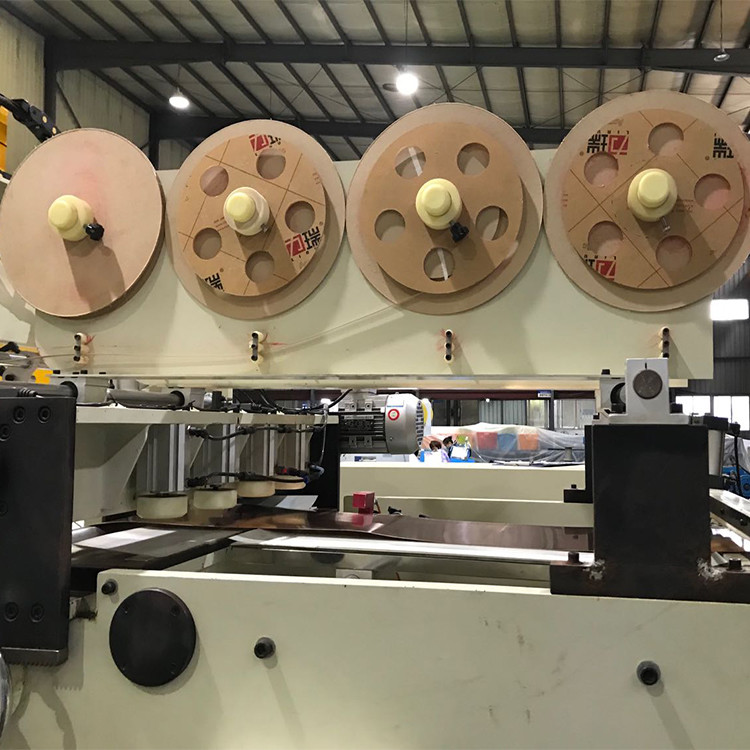

Higo 2: Decoiler de la hoja de la máquina de bobina de la hoja del transformador BRJ800-2
Embalaje y envío
Embalaje marinero y un 40 pies de envase para enviar.
