Name: JJ-BRJ600-2 Máquina de bobinado de papel de cobre / aluminio personalizada
Brand: Suzhou Tronsing Technology Co., Ltd
SKU: Se aplicará el procedimiento siguiente:
Price: 30,000.00 USD
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Nombre: máquina de bobina de la hoja del transformador

Uso: con una longitud de longitud igual o superior a 20 mm,

Espesor de aluminio de cupia: 0.2 - 2.0 mm

Grosor de aluminio: 0.3 - 3.0 mm

Número de Decoiler: Dos piezas

Diámetro del desenrollador: 480 ~ 520mm

Potencia sinuosa: 11kw

Color de la máquina: Opcional

Información básica

Lugar de origen: Porcelana

Nombre de la marca: STT/Zhutang

Certificación: CE

Número de modelo: Se aplicará el procedimiento siguiente:

Pago y Envío Términos

Detalles de empaquetado: Embalaje en condiciones de navegar

Tiempo de entrega: 45 dias

Condiciones de pago: T/T

Capacidad de la fuente: 100 juegos por año

Galería

JJ-BRJ600-2 Máquina de bobinado de papel de cobre / aluminio personalizada

Descripción de producto

Máquina enrolladora de lámina de cobre/aluminio personalizable simple JJ-BRJ600-2

Descripción general del producto

La máquina enrolladora de lámina JJ-BRJ600-2 es una máquina enrolladora de lámina rentable y fácil de usar, especialmente diseñada para aplicaciones de enrollado de lámina de transformador. Con un diseño estructural simplificado y compacto, este tipo de máquina enrolladora de lámina ofrece un rendimiento de enrollado estable y confiable, al tiempo que reduce los costos de adquisición y operación, lo que la convierte en una opción ideal para la producción de transformadores de diferentes tamaños.

Capaz de enrollar una o dos capas de lámina de cobre o aluminio con un ancho máximo de 600 mm, la máquina enrolladora de lámina admite el enrollado síncrono de papel aislante y materiales de lámina para cumplir con los requisitos básicos del proceso de aislamiento y enrollado de transformadores. Está equipada con un sistema de rectificación mecánica manual para garantizar una alineación precisa de la lámina durante la operación. El control de pedal permite una conveniente operación de inicio/parada y el cambio de rotación hacia adelante/atrás. Con función de arranque suave y un rendimiento de operación fluido, la máquina se jacta de una operación simple, baja tasa de fallas y alta estabilidad de trabajo.

Componentes estructurales principales

Toda la máquina enrolladora de lámina adopta una estructura de ensamblaje modular para un fácil mantenimiento y cuidado diario, y los componentes principales se enumeran a continuación:

Marco principal integrado (robusto y duradero, carga estable)
Unidades de desenrollado de lámina (2 juegos)
Unidad de enrollado de precisión
Unidades de desenrollado de papel aislante (2 juegos)
Dispositivos de control neumático
Sistema de control eléctrico
Sistema de rectificación mecánica

Parámetros técnicos

A continuación se detallan las especificaciones técnicas estándar de la máquina enrolladora de lámina JJ-BRJ600-2. Todos los parámetros pueden serpersonalizados y ajustadossegún los requisitos de producción reales de los clientes.

Artículo	Especificación técnica
Material de lámina aplicable	Lámina de cobre, Lámina de aluminio
Ancho máximo de lámina	600 mm
Rango de espesor de lámina de aluminio	0.3 mm - 3.0 mm
Rango de espesor de lámina de cobre	0.2 mm - 2.0 mm
Diámetro máximo del rollo terminado	Ø800 mm
Forma del rollo terminado	Rectángulo, Óvalo, Círculo
Diámetro exterior del material de lámina	Ø1000 mm
Diámetro interior del material de lámina	Ø500 mm
Cantidad de desenrolladores de lámina	2 juegos
Diámetro ajustable del desenrollador de lámina	Ø480 mm - Ø520 mm
Capacidad máxima de carga del desenrollador	800 kg
Cantidad de desenrolladores de papel aislante	2 juegos (Tipo expandible neumático)
Diámetro exterior del papel aislante	≤Ø400 mm
Diámetro interior del papel aislante	Ø76 mm
Ancho máximo del papel aislante	650 mm
Potencia del motor principal	11 kW
Rango de velocidad de rotación	0 - 26 rpm
Modo de rectificación	Rectificación mecánica manual
Rango de conteo de vueltas	0 - 9999.9 vueltas

Ventajas principales

Rentable y práctico: Estructura simplificada sin diseño redundante, lo que reduce la inversión en equipos y los costos de mantenimiento, adecuado para la producción masiva de enrollado convencional.
Enrollado estable y preciso: Equipado con un sistema de rectificación mecánica para corregir eficazmente la desviación de la lámina, asegurando productos terminados de enrollado limpios y uniformes.
Operación humanizada: El control de pedal realiza el inicio/parada con una sola tecla y el cambio de avance/retroceso; el diseño de arranque suave evita daños al material causados por cambios bruscos de velocidad.
Fuerte compatibilidad: Adaptable a lámina de cobre/aluminio y papel aislante a juego, soporta múltiples formas de bobina, con parámetros personalizables para adaptarse a diversas necesidades de producción.

JJ-BRJ600-2 Máquina de bobinado de papel de cobre / aluminio personalizada

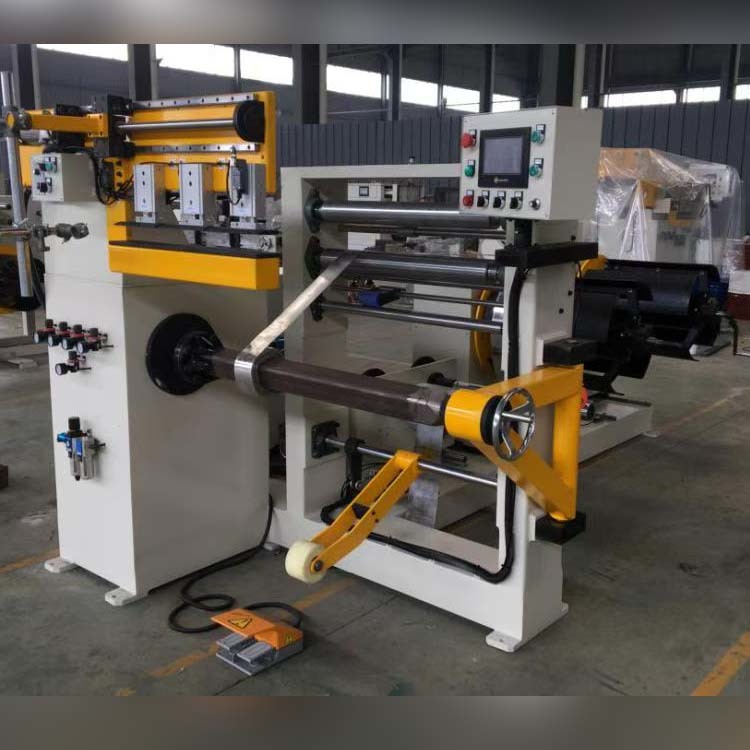

Fig 1: Vista completa de la máquina enrolladora de lámina de transformador JJ-BRJ600-2

JJ-BRJ600-2 Máquina de bobinado de papel de cobre / aluminio personalizada

Fig 2: Desenrollador de lámina de la máquina enrolladora de lámina de transformador JJ-BRJ600-2

JJ-BRJ600-2 Máquina de bobinado de papel de cobre / aluminio personalizada
