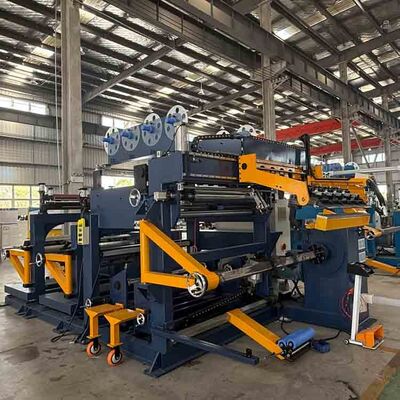

Bobinadora de lámina para transformadores de baja tensión para producción de bobinas de cobre y aluminio de 1000 mm de ancho

Bobinadora de lámina de transformador BT para cobre de 1000 mm de anchoYProducción de bobinas de aluminio

Descripción del Producto

Máquina bobinadora de láminas de transformador BRJ1000-2es una bobinadora automática de láminas diseñada, que se utiliza principalmente para fabricarTransformadores de bajo voltaje (LV), transformadores de tipo seco de resina fundida y otras bobinas eléctricas.. Este tipo de máquina bobinadora de láminas es capaz de bobinar tantolámina de cobre y lámina de aluminio de hasta 1000 mm de ancho, asegurando alta precisión, bobinado uniforme y excelente calidad de la bobina.Equipado condos desenrolladores de láminas y dos desenrolladores de papel aislante, la máquina bobinadora de láminas admite un bobinado eficiente de una o dos capas de láminas y materiales aislantes.La máquina bobinadora de láminas BRJ1000-2 presenta un avanzadoSistema de control PLC, control automático de tensión y sistema fotoeléctrico de alineación de bordes.para garantizar una alimentación estable de la lámina, un posicionamiento preciso y bordes limpios de la bobina durante el proceso de bobinado.Con un integradounidad de soldadura TIG automática, la máquina bobinadora de láminas puede soldar conductores de láminas y barras colectoras, mejorando la consistencia de la soldadura y el rendimiento eléctrico. Es una opción ideal para los fabricantes de transformadores que requieren alta automatización, precisión y producción estable.

Características clave

✔ Bobinado de doble capa de alta eficiencia
Equipado con 2 desenrolladores de lámina y 2 desenrolladores de aislamiento para un bobinado eficiente de lámina de dos capas a la vez.

✔ Sistema de soldadura TIG automático
Proporciona conexiones fuertes y confiables entre lámina y barra colectora con una calidad de soldadura constante.

✔ Alineación de láminas de precisión
El sistema de corrección fotoeléctrica garantiza un posicionamiento preciso de la lámina y bordes suaves de la bobina.

✔Control PLC inteligente
La interfaz HMI simplifica la operación y permite un fácil ajuste de los parámetros de bobinado.

✔ Control de tensión estable
Mantiene una tensión uniforme de la lámina para evitar arrugas, deformaciones y bobinados desiguales.

Aplicaciones

La máquina bobinadora de láminas BRJ1000-2 se utiliza ampliamente para fabricarBobinas de transformadores de baja tensión,Bobinas de transformadores de tipo seco de resina fundida, etc.
