Mecánica de enrollamiento de lámina de cobre con transformador de baja tensión
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product name: | transformer foil winding machine | Function: | winding film foil |
|---|---|---|---|
| Potencia principal: | 22 kW | Rotating speed: | 0 ~ 18 rpm |
| Cu foil thickness: | 0.2 ~ 2.0mm | Al foil thickness: | 0.3 ~ 3.0mm |
| Foil decoiler: | 2 sets | Warranty: | 12 months |
En el caso de las máquinas de ensamblaje de papel de cobre de baja tensiónMáquina de enrollado de lámina de transformador
Descripcióncon una capacidad de carga de más de 10 kW,
La máquina de bobinado de lámina de transformador BRJ1400-2 es un equipo especial de bobinado de lámina para el bobinado de bobina de transformador de resina fundida.La máquina de bobinado de papel transformador puede enrollar tanto papel de cobre como papel de aluminio. Con dos desenrolladores de papel y dos desenrolladores de papel de aislamiento, la máquina de enrollamiento de papel puede manejar una o dos capas de papel y manejar una o dos capas de papel aislante a la vez.La máquina de bobinado de papel transformador está provista de unidad de soldadura TIG para soldar papel y barra de bus juntosEl sistema de control de la máquina de bobinado de papel es basado en PLC. La máquina de bobinado de papel transformador cuenta con fácil operación, etc.
El principalcoponentescon una capacidad de carga de más de 10 kW,
1Cuadro principal
2Unidad de enrollamiento
3. Desenrollador de papel
4. Descolador de aislamiento
5. Comensador de banda de llenado final
6Sistema de limpieza
7Sistema de corte
8- Sistema de desgranado de las hojas
9Sistema de alineación de los bordes
10Unidad de soldadura automática
11Sistema de control electrónico
12Sistema neumático
Las condiciones técnicaspArámetroscon una capacidad de carga de más de 10 kW,
A continuación se muestran las especificaciones estándar típicas de la máquina de bobinado de papel transformador BRJ1400-2 y la máquina de bobinado de papel transformador también se puede fabricar según lo solicitado.
| Ancho máximo del papel: | 1,400 mm |
| Max. Terminado la sobredosis de la bobina: | 1,000 mm |
| Forma de la bobina terminada: | oval, redondo y rectangular |
| Material de las láminas de conducción: | De cobre o aluminio |
| OD máximo del material conductor: | Φ1.000 mm |
| Identificación del material del conductor: | Φ500 mm |
| Número del desenrollador de papel: | 2 piezas |
| Rango de expansión del descolador de papel: | F480 ~ 520 mm |
| Peso máximo de la bobina: | 2, 500KG |
| Modo de soldadura: | El TIG |
| Modo de corte: | Cisa de discos eléctricos |
| Número del descolador de aislamiento: | 2 piezas |
| Material aislante máximo: | Φ400 mm |
| Identificador del material aislante: | Φ76 mm |
| El alimentador de banda de llenado de extremo: | 8 piezas |
| Sistema de alineación del borde: | Sensores fotoeléctricos |
| Sistema de control: | PLC |
| Rango de recuento: | 0 a 9999.9 |

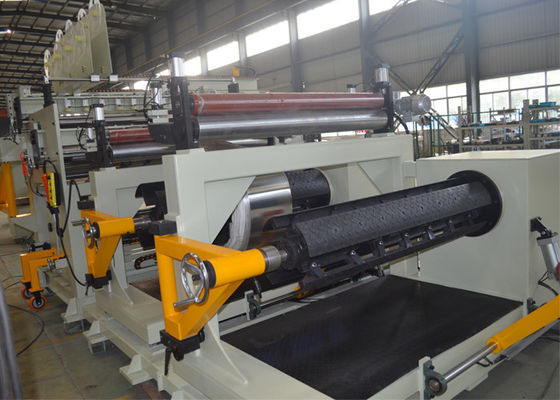

Figura 1: Vista delantera de la máquina de bobinado de lámina de transformador BRJ1400-2
Figura 2: Vista trasera de la máquina de bobinado de lámina de transformador BRJ1400-2
