Datos del producto:
Pago y Envío Términos:
|
| nombre: | máquinas de enrollamiento de papel | Utilización: | bobina de enrrollamiento de la hoja |
|---|---|---|---|
| Anchura de la hoja: | máximo 200m m | espesor del papel: | 0,2 ~ 3m m |
| Potencia del motor: | 4 kW | Decoiler de la hoja: | Un conjunto |
| Molde de soldadura: | 6 PCS | Período de garantía: | 12 meses |
| Resaltar: | Máquina de bobina seca de la hoja del transformador,Máquina de laminado de papel de soldadura a presión en frío,Máquina de enrollar papel de transformador de cobre |
||
Transformador seco de soldadura por prensado en frío de lámina de cobreLas demásMáquina de enrollar
Breve introducción de la máquina de bobinado de papel transformador BRJ200
La máquina de bobinado de papel transformador BRJ200 es un equipo especial para bobinar bobinas de papel de pequeño tamaño con una altura máxima de 200 mm.La bobina de papel acabado se puede utilizar en transformadores y otros productos similaresLa máquina de bobinado de papel transformador está equipada con una unidad de soldadura por prensado en frío, que puede soldar diferentes materiales (cobre o aluminio) juntos.Se proporciona un molde de prensado diferente para soldar diferentes espesores de láminas y barras de bus. Los servomotores se utilizan para garantizar la precisión. La pantalla táctil es para introducir todos los parámetros necesarios para hacer que la máquina funcione automáticamente.alta automatización, alta precisión, etc.
Principales componentescon una capacidad de producción de más de 300 kW,:
1Cuadro principal de hierro
2Dos decoilers de papel de aluminio
3. Rodillos de presión
4. Servo motor accionado
5Dos descoilers de aislamiento
6Sistema de rectificación
7Unidad de soldadura automática a presión en frío
8Unidad neumática
9Sistema de control eléctrico
10Pedal del pie
Parámetros técnicoscon una capacidad de producción de más de 300 kW,
Las especificaciones estándar típicas de BRJ200 se muestran a continuación y la máquina de bobinado de papel transformador también se puede fabricar según lo solicitado.
| Ancho máximo del papel: | 200 mm |
| OD máxima de la bobina terminada. : | Ø600 mm |
| Forma de la bobina terminada: | Ronda, ovalada y rectangular |
| Material de las láminas de conducción: | de cobre o de aluminio |
| espesor de la lámina: | 0.2 ~ 2,0 mm |
| El espesor de la lámina: | 0.3 ~ 3,0 mm |
| Identificación del material de la lámina: | Ø500 mm |
| Material de papel OD.: | ≤ Ø1000 mm |
| Cantidad de descolador de papel: | 1 por ciento |
| Rango de expansión del descolador de papel: | Las demás: |
| Peso máximo de la bobina: | 1000 kg de peso |
| Modo de rectificación: | Sensores fotoeléctricos |
| Limpieza: | de tipo neumático |
| El desbaste: | de tipo neumático |
| Cantidad de descolador de aislamiento | 2 por ciento |
| Envase de papel aislante OD.: | ≤ Ø400 mm |
| Identificación de la bobina de papel aislante: | Ø76 mm |
| Rango de expansión del descolador aislante: | Ø73 ∼78 mm |
| Velocidad de giro: | 0 ̊35 RPM |
| Potencia del motor principal: | 4 kW |
| Presión de soldadura: | 200 KN |
| Dispositivo de soldadura en frío: | 1 juego |
| Dispositivo de posicionamiento de barra de bus: | 1 juego |
| Dispositivo de rectificación eléctrico: | 1 juego |
| El molde de soldadura en frío: | 6 piezas |
| Sistema de control: | PLC |
| Interfaz de operación: | Pantalla táctil |
| Rango de recuento: | 0 a 9999.9 |

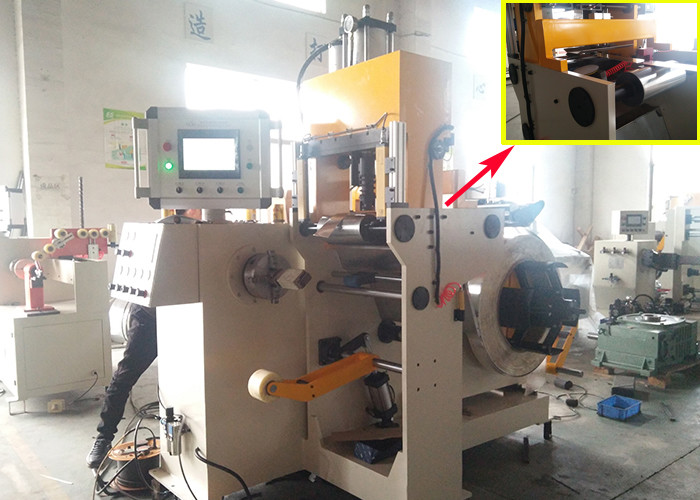

Figura 1: Visión completa de la máquina de bobinado de lámina de transformador BRJ200
Figura 1: Vista lateral de la máquina de bobinado de lámina de transformador BRJ200
