Datos del producto:
Pago y Envío Términos:
|
| nombre: | máquina de bobina de la hoja del transformador | Utilización: | papel de película de enrollamiento |
|---|---|---|---|
| Poder de enrrollamiento: | 22 kW | Velocidad del viento: | 0 ~ 18 RPM |
| Grueso de la hoja del Cu: | 0,2 ~ 2.0m m | Grueso de la hoja de Al: | 0,3 ~ 3.0m m |
| Unidad que quita las rebabas: | 2 juegos | Garantización: | 12 meses |
| Resaltar: | máquina de bobina de la hoja del transformador,Máquina de enrollado de lámina de baja tensión,Máquina de bobina echada de la hoja de la resina |
||
Envasador de película de lámina de baja tensiónMáquina de enrollado de papel transformador de resina fundida
Descripcióncon una capacidad de carga de más de 10 kW,
La máquina de bobinado de papel transformador BRJ1400-2 es un equipo profesional de bobinado de película de papel transformador.Este tipo de bobinas de cuerda se pueden utilizar en transformadores de resina fundida u otros productos similaresLa máquina de enrollamiento de papel está provista de dos desenrolladores de papel y dos desenrolladores de aislamiento.que hace que el transformador bobinadora de papel de aluminio aire una o dos capas de conductor de papel de aluminio y aire una o dos capas de papel aislante a la vezCon la unidad de soldadura TIG, la máquina de bobinado de papel transformador puede soldar papel y barra de bus juntos.
El principalcoponentescon una capacidad de carga de más de 10 kW,
1Cuadro principal
2Unidad de enrollamiento
3. Desenrollador de papel
4. Descolador de aislamiento
5. Comensador de banda de llenado final
6Sistema de limpieza
7Sistema de corte
8- Sistema de desgranado de las hojas
9Sistema de alineación de los bordes
10Unidad de soldadura automática
11Sistema de control electrónico
12Sistema neumático
Las condiciones técnicaspArámetroscon una capacidad de carga de más de 10 kW,
A continuación se muestran las especificaciones estándar típicas de la máquina de bobinado de papel transformador BRJ1400-2, sin embargo, la máquina de bobinado de papel transformador también se puede fabricar según lo solicitado.
| Ancho máximo del papel: | 1,400 mm |
| Max. Terminado la sobredosis de la bobina: | 1,000 mm |
| Forma de la bobina terminada: | Oval, redondo y rectangular, etc. |
| Material de las láminas de conducción: | De cobre o aluminio |
| OD máximo del material conductor: | Φ1.000 mm |
| Identificación del material del conductor: | Φ500 mm |
| Número del desenrollador de papel: | 2 piezas |
| Rango de expansión del descolador de papel: | F480 ~ 520 mm |
| Peso máximo de la bobina: | 2, 500KG |
| Tamaño del mandril de enrollamiento: | Las medidas siguientes se aplicarán: |
| Modo de soldadura: | El TIG |
| Modo de corte: | Cisa de discos eléctricos |
| Número del descolador de aislamiento: | 2 piezas |
| Material aislante máximo: | Φ400 mm |
| Identificador del material aislante: | Φ76 mm |
| El alimentador de banda de llenado de extremo: | 8 piezas |
| Sistema de alineación del borde: | Sensores fotoeléctricos |
| Sistema de control: | PLC |
| Rango de recuento: | 0 a 9999.9 |
| Peso total: | 8 mil kilos |
| Dimensión ((LxWxH) | Se trata de un sistema de control de la velocidad. |

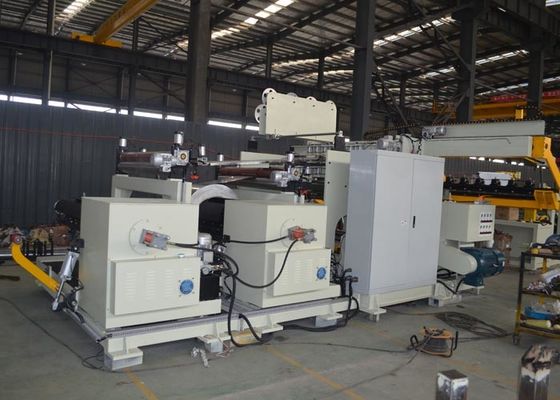

Figura 1: Vista delantera de la máquina de bobinado de lámina de transformador BRJ1400-2
Figura 2: Vista trasera de la máquina de bobinado de lámina de transformador BRJ1400-2
