Máquina de enrollado automático de lámina HV con transformador
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | máquina de enrollar hojas de aluminio con transformador HV | Utilización: | bobina de enrrollamiento de la hoja |
|---|---|---|---|
| Grueso de la hoja del Cu: | 0.15 ~ 2,0 mm | Grueso de la hoja de Al: | 0,2 ~ 3.0m m |
| Velocidad del viento: | 0 ~ 200rpm | El poder: | 18.5KW |
| El color: | No se puede optar | Garantización: | 12 meses |
| Resaltar: | Máquina de enrollado de papel HV,Máquina automática de enrollado de papel de transformación,Máquina de enrollar hojas de aluminio con transformador HV |
||
Máquina de enrollado automático de lámina HV con transformador
Introducción de la máquina de enrollamiento de papel HV GY-BRJ
La máquina automática de bobinado de lámina HV GY-BRJ está dedicada a bobinar bobinas de lámina de transformadores de alto voltaje (bobinas de alto voltaje de tipo seco).Esta máquina puede corregir la desviación automáticamente, para en el punto de parada preestablecido y sistemas de salida y entrada de soldadura. Según los parámetros preestablecidos, esta máquina puede lograr un movimiento axial preciso con la función de posicionamiento infrarrojo.
Principales componentes deMáquina de enrollado de papel HV GY-BRJ
- Motor de cuerda principal
- PLC (computador de control de velocidad)
- Pantalla táctil
- VFD
- Dispositivo eléctrico LV
- Sistema neumático
- Esquinas de guía
- Saldador ARC
Parámetros técnicos deMáquina de enrollado de papel HV GY-BRJ
Las especificaciones estándar típicas de GY-BRJ se muestran a continuación y pueden modificarse fácilmente según se solicite.
| Ancho del papel: | 20 ~ 200 mm |
| Material de las láminas de conducción: | De cobre o aluminio |
| El espesor de la lámina: | 0.2 ~ 3.0 mm |
| espesor de la lámina: | 0.15 ~ 2,0 mm |
| Se indicará el valor de las emisiones de CO2 en el ensayo de ensayo. | Se aplicará el procedimiento siguiente: |
| Se aplicará el método de calibración de la presión de la válvula de alimentación. | F1000 mm |
| Peso máximo de la bobina: | 450 kg de peso |
| espesor del aislamiento: | 0.02 ~ 0.15 mm |
| Identificador de la bobina de aislamiento: | Φ76 mm |
| OD de la bobina de suministro de aislamiento máximo: | Φ400 mm |
| Duración máxima de enrollamiento ((con barra de plomo): | Las medidas de ensayo se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
| Diámetro interno de la bobina de la herida: | Ø300 mm |
| Diámetro exterior máximo de la bobina de herida: | Ø1100 mm |
| Peso máximo de la bobina de la herida: | 1500 kg de peso |
| Modo de soldadura: | TIG,350A |
| Torque del mandril: | 1800 N.m. |
| Tensión en el conductor: | 50 ~ 3000N |
| Número del desenrollador de papel: | 1 juego |
| Número del descolador de aislamiento: | 2 juegos |
| Velocidad de giro: | Se aplicarán las siguientes medidas: |
| Potencia del motor: | 18.5KW |
| Unidad de desbaste de bordes de papel: | 1 juego |
| Unidad de limpieza: | 1 juego |

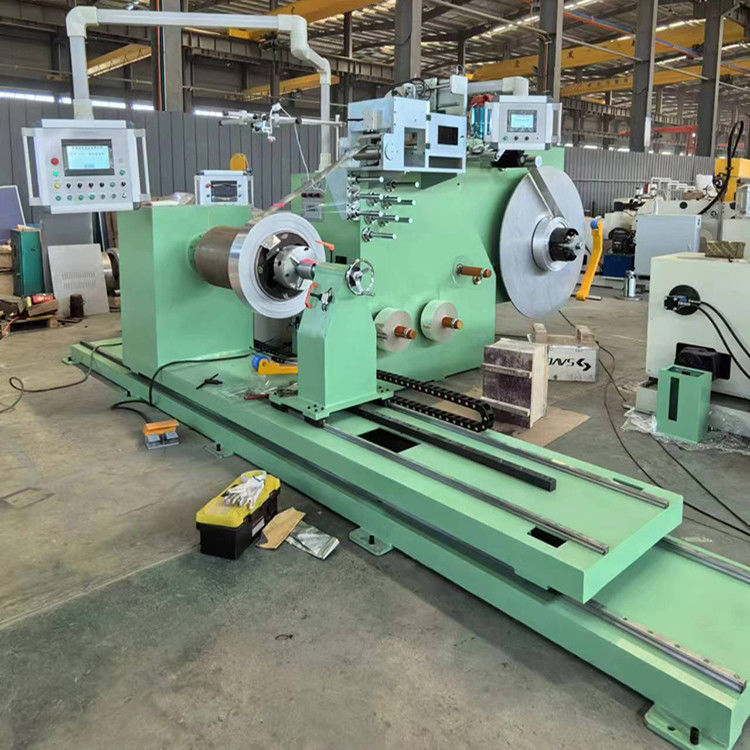

Figura 1: Visión frontal de la máquina transformadora de bobinado de lámina HV GY-BRJ
Figura 2: Transformador HV máquina de bobinado de papel GY-BRJ vista desde atrás
