Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | máquina de bobina de la hoja del transformador | Función: | bobina de enrrollamiento del transformador |
|---|---|---|---|
| Potencia del motor: | 22 kW | Velocidad del viento: | 0 ~ 18 RPM |
| Grueso de la hoja del Cu: | 0,2 ~ 2.0m m | Grueso de la hoja de Al: | 0,3 ~ 3.0m m |
| Unidad que quita las rebabas: | 2 juegos | Garantización: | 12 meses |
| Resaltar: | Máquina de enrollar hojas con transformador de enrollador,Máquina de laminado de papel laminado con transformador de soldadura TIG,Máquina de bobina echada de la hoja del transformador de la resina |
||
Saldado TIG con girador de baja tensiónMáquina de enrollado de papel transformador de resina fundida
Descripcióncon una capacidad de producción de más de 300 kW,El BRJ1400-2
La máquina de bobinado de papel transformador BRJ1400-2 es una bobinadora profesional.Este tipo de bobinas pueden ser usadas para hacer transformadores u otros productos similares. Con dos descolores de papel y dos descolores de aislamiento, la máquina de bobinado de papel transformador puede manejar una o dos capas de conductor de papel y manejar una o dos capas de papel aislante.La máquina de bobinado de lámina de transformador puede soldar lámina y barra de bus juntos con el proceso de soldadura TIGCon HMI, es muy fácil operar este tipo de máquina de bobinado de papel transformador.
El principalcoponentescon una capacidad de producción de más de 300 kW,El BRJ1400-2
1Cuadro principal
2Unidad de enrollamiento
3. Desenrollador de papel
4. Descolador de aislamiento
5. Comensador de banda de llenado final
6Sistema de limpieza
7Sistema de corte
8- Sistema de desgranado de las hojas
9Sistema de alineación de los bordes
10Unidad de soldadura automática
11Sistema de control electrónico
12Sistema neumático
Las condiciones técnicaspArámetroscon una capacidad de producción de más de 300 kW,El BRJ1400-2
A continuación se muestran las especificaciones estándar típicas de la máquina de bobinado de papel transformador BRJ1400-2, sin embargo, la máquina de bobinado de papel transformador también se puede fabricar según lo solicitado.
| Ancho máximo del papel: | 1,400 mm |
| Max. Terminado la sobredosis de la bobina: | 1,000 mm |
| Forma de la bobina terminada: | Oval, redondo y rectangular, etc. |
| Material de las láminas de conducción: | De cobre o aluminio |
| OD máximo del material conductor: | Φ1.000 mm |
| Identificación del material del conductor: | Φ500 mm |
| Número del desenrollador de papel: | 2 piezas |
| Rango de expansión del descolador de papel: | Φ460 ~ 520 mm |
| Peso máximo de la bobina: | 2, 500KG |
| Tamaño del mandril de enrollamiento: | Las medidas siguientes se aplicarán: |
| Modo de soldadura: | El TIG |
| Modo de corte: | Cisa de discos eléctricos |
| Número del descolador de aislamiento: | 2 piezas |
| Material aislante máximo: | Φ400 mm |
| Identificador del material aislante: | Φ76 mm |
| El alimentador de banda de llenado de extremo: | 8 piezas |
| Sistema de alineación del borde: | Sensores fotoeléctricos |
| Sistema de control: | PLC |
| Interfaz de usuario: | Pantalla táctil de 10 pulgadas (254 mm) |
| Rango de recuento: | 0 a 9999.9 |
| Peso total: | 8 mil kilos |
| Dimensión ((LxWxH) | Se trata de un sistema de control de la velocidad. |

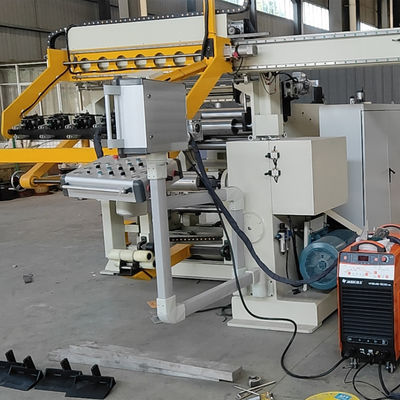

Figura 1: Vista delantera de la máquina de bobinado de lámina de transformador BRJ1400-2
Figura 2: Vista trasera de la máquina de bobinado de lámina de transformador BRJ1400-2
