Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | máquina de bobina de la hoja del transformador | Función: | bobina de enrrollamiento de la hoja |
|---|---|---|---|
| Grueso de la hoja del Cu: | 0,2 ~ 2.0m m | Grueso de la hoja de Al: | 0,3 ~ 3.0m m |
| Anchura máxima de la hoja: | 1 000 mm | El color: | Según requisitos |
| poder del motor de bobina: | 15 kW | Velocidad de rotación: | 0 ~ 20rpm |
| Resaltar: | Máquina automática de enrollado de papel de transformación,Máquina de bobina seca de la hoja del transformador,Máquina de enrollado de lámina con transformador de cinta de cobre |
||
Ventas directas de fábrica automáticasCubiertasLas bandasMáquina de enrollado de papel de transformador seco
Descripcióncon una capacidad de carga de más de 10 kW,
La máquina de bobinado de papel transformador BRJ1000-2 es una bobinadora profesional.Estas bobinas de lámina se pueden utilizar para fabricar transformadores de resina fundida y otros productos similaresEl tipo de máquina de bobinado de papel transformador puede bobinar una o dos capas de papel de cobre con un ancho máximo de 1000 mm. Con un motor de bobinado de 15 kW,la máquina de bobinado de papel de transformador puede proporcionar un par suficiente a la lámina de viento y papel aislante. La máquina de bobinado de papel transformador puede soldar papel y barra de bus junto con la máquina de soldadura TIG. Con HMI y una pantalla táctil, es muy fácil operar la máquina de bobinado de papel transformador.
Detalles rápidos de la máquina de bobinado de papel transformador BRJ1000-2
1) Dos desenrolladores de lámina
2) Dos descolores de aislamiento
3) Alimentador de tiras de relleno final
4) Sistema de limpieza
5) Sistema de desgranado de las láminas
6) Sistema de corte de las láminas
7) Sistema de alineación del borde
8) Unidad de soldadura automática
P TécnicoArámetroscon una capacidad de carga de más de 10 kW,
A continuación se muestran las especificaciones estándar típicas de la máquina de bobinado de papel transformador BRJ1000-2, sin embargo, la máquina de bobinado de papel también se puede fabricar según lo solicitado.
| Ancho máximo de la lámina: | 1,000 mm |
| OD máximo del material del conductor: | Ø1.000 mm |
| Identificación del material del conductor: | Ø500 mm |
| Número del desenrollador de papel: | 2 juegos |
| Duración del desenrollador de papel: | 1,050 mm |
| Rango de expansión del descolador de papel: | Ø480 ~ 520 mm |
| Tamaño del eje de cuerda: | de una anchura superior o igual a 30 mm |
| Modo de corte: | Cisa de discos eléctricos |
| Sistema de desecado de papel: | Control neumático |
| Sistema de limpieza: | Control neumático |
| Número del descolador de aislamiento: | 2 juegos |
| Material de aislamiento máximo OD.: | Ø400 mm |
| Identificador del material aislante: | Ø76 mm |
| Ancho máximo del material aislante: | 1,050 mm |
| El eje del descolador aislante: | Extensible (acción neumática de apertura/cierre) |
| El alimentador de banda de relleno final: | 8 piezas |
| Sistema de alineación del borde: | Sensores fotoeléctricos |
| Precisión de rectificación: | ±0,5 mm |
| Sistema de control electrónico: | PLC |
| Potencia de giro: | 15 kW |
| Velocidad de giro: | 20 rpm |
| Rango de cuentas de vueltas: | 0 ~ 9999.9 |

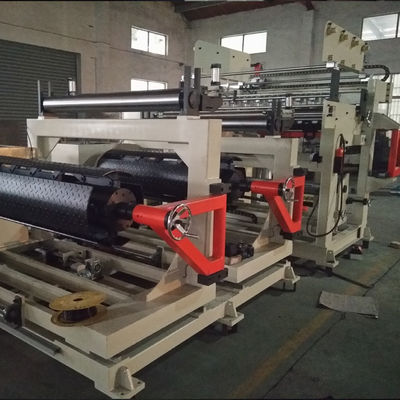

Figura 1: Vista delantera de la máquina de bobinado de lámina de transformador BRJ1000-2
Figura 2: Vista trasera de la máquina de bobinado de lámina de transformador BRJ1000-2
