Máquina automática de bobinado de papel de aluminio con transformador de resina fundida
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre: | máquina de bobina de la hoja del transformador | Utilización: | bobina de enrrollamiento del transformador |
|---|---|---|---|
| Poder de enrrollamiento: | 22 kW | velocidad de rotación: | 0 ~ 18 RPM |
| Espesor del film del Cu: | 0,2 ~ 2.0m m | Espesor del film del Al: | 0,3 ~ 3.0m m |
| Unidad que quita las rebabas: | 2 juegos | Garantización: | 12 meses |
| Resaltar: | Máquina de remolque de bobinas de transformadores de resina fundida,En el caso de las máquinas de la categoría 84,El material utilizado para la fabricación de la película de cobre |
||
Máquina de enrollado de papel transformador de resina fundidaEnvasador de lámina de cobre
Descripcióncon una capacidad de producción de más de 300 kW,El BRJ1400-2
La máquina de bobinado de lámina de transformador BRJ1400-2 es un dispositivo profesional para bobinar con precisión y eficiencia bobinas de transformadores con conductores de lámina.La máquina de bobinado de papel transformador se puede utilizar para bobinar tanto papel de cobre como de aluminioCon dos desenrolladores de papel de aluminio y dos desenrolladores de aislamiento, la máquina transformadora de bobinado de papel de aluminio puede enrollar una o dos capas de conductores de papel de aluminio y enrollar una o dos capas de papel de aislamiento.La máquina de bobinado de papel transformador está equipada con una unidad de soldadura TIGCon el sistema de control PLC y HMI, la máquina de bobinado de papel transformador tiene un arranque lento, un funcionamiento suave y una operación fácil.
El principalcoponentescon una capacidad de producción de más de 300 kW,El BRJ1400-2
1Cuadro principal
2Unidad de enrollamiento
3. Desenrollador de papel
4. Descolador de aislamiento
5. Comensador de banda de llenado final
6Sistema de limpieza
7Sistema de corte
8- Sistema de desgranado de las hojas
9Sistema de alineación de los bordes
10Unidad de soldadura automática
11Sistema de control electrónico
12Sistema neumático
Las condiciones técnicaspArámetroscon una capacidad de producción de más de 300 kW,El BRJ1400-2
A continuación se muestran las especificaciones estándar típicas de la máquina de bobinado de papel transformador BRJ1400-2, sin embargo, la máquina de bobinado de papel transformador también se puede fabricar según lo solicitado.
| Ancho máximo del papel: | 1,400 mm |
| Max. Terminado la sobredosis de la bobina: | 1,000 mm |
| Forma de la bobina terminada: | Oval, redondo y rectangular, etc. |
| Material de las láminas de conducción: | De cobre o aluminio |
| OD máximo del material conductor: | Φ1.000 mm |
| Identificación del material del conductor: | Φ500 mm |
| Número del desenrollador de papel: | 2 piezas |
| Rango de expansión del descolador de papel: | Φ460 ~ 520 mm |
| Peso máximo de la bobina: | 2, 500KG |
| Tamaño del mandril de enrollamiento: | Las medidas siguientes se aplicarán: |
| Modo de soldadura: | El TIG |
| Modo de corte: | Cisa de discos eléctricos |
| Número del descolador de aislamiento: | 2 piezas |
| Material aislante máximo: | Φ400 mm |
| Identificador del material aislante: | Φ76 mm |
| El alimentador de banda de llenado de extremo: | 8 piezas |
| Sistema de alineación del borde: | Sensores fotoeléctricos |
| Sistema de control: | PLC |
| Interfaz de usuario: | Pantalla táctil de 10 pulgadas (254 mm) |
| Rango de recuento: | 0 a 9999.9 |
| Peso total: | 8 mil kilos |
| Dimensión ((LxWxH) | Se trata de un sistema de control de la velocidad. |

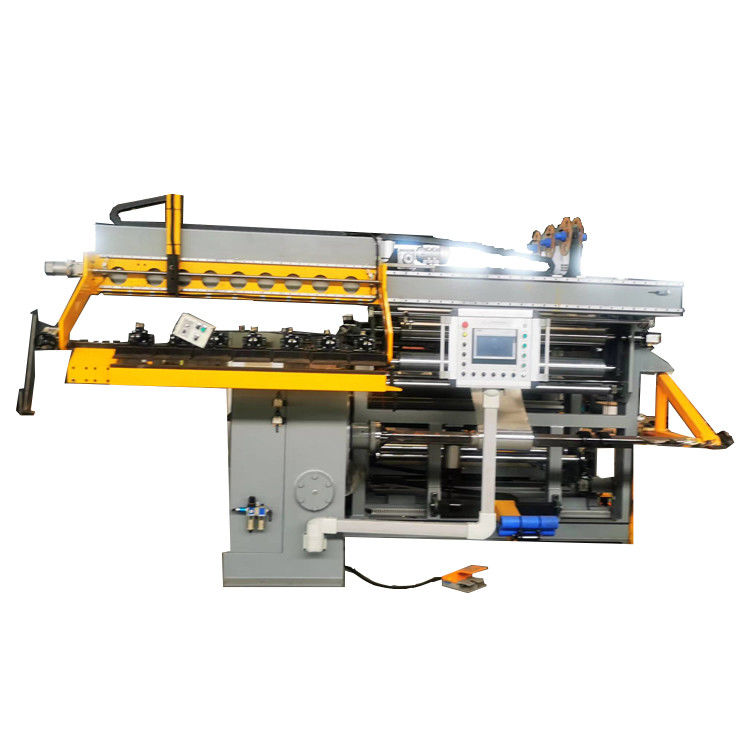

Figura 1: Vista delantera de la máquina de bobinado de lámina de transformador BRJ1400-2
Figura 2: Vista trasera de la máquina de bobinado de lámina de transformador BRJ1400-2
