Máquina de bobinado de lámina de transformador de baja tensión
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre: | máquina de bobina de la hoja del transformador | Función: | fabricación de la bobina de la hoja |
|---|---|---|---|
| Grueso de la hoja del Cu: | 0,2 ~ 2.0m m | Grueso de la hoja de Al: | 0,3 ~ 3.0m m |
| Anchura máxima de la hoja: | 1 000 mm | El color: | Según requisitos |
| poder del motor de bobina: | 15 kW | Velocidad del viento: | 0 ~ 20rpm |
| Resaltar: | Máquina de remolque automática de transformadores de baja tensión,Máquina automática para doblar hojas,Máquina de enrollado de bobinas de papel de 15 kW |
||
Máquina automática de enrollamiento de láminas de baja tensión
Descripción de la máquina transformadora de bobinado de lámina BRJ1000-2
La bobina de papel transformador BRJ1000-2 es una bobina de papel conductor especial diseñada específicamente para bobinar bobinas de transformadores de tipo seco o productos similares.con una anchura máxima de enrollamiento de 1,000 mm, la máquina de bobinado de papel transformador es capaz de enrollar una o dos capas de papel de cobre con un grosor de entre 0,2 mm y 2 mm y papel de aluminio con un grosor de entre 0.3 mm a través de 3 mmImpulsado por un motor de 15 kW, la máquina de bobinado de papel transformador puede proporcionar un par suficiente para doblar eficientemente el papel y el papel aislante al mismo tiempo.La máquina de bobinado de lámina de transformador está provista de máquina de bobinado TIG y refrigerador de agua para soldar lámina y barra de bus juntosAdemás, el operador puede disfrutar de su experiencia fácil de usar a través del control de la pantalla táctil, lo que garantiza que la máquina se pueda operar fácilmente.
Detalles rápidos de la máquina de bobinado de papel transformador BRJ1000-2
1) Dos desenrolladores de papel para colocar papel de material
2) Dos descolores de aislamiento
3) Alimentador de tiras de relleno final
4) Sistema de limpieza
5) Sistema de desgranado de las láminas
6) Sistema de corte de las láminas
7) Sistema de alineación del borde
8) Unidad de soldadura automática
Parámetros técnicos de la máquina transformadora de bobinado de papel BRJ1000-2
A continuación se muestran las especificaciones estándar típicas de la máquina de bobinado de papel transformador BRJ1000-2, sin embargo, la máquina de bobinado de papel también se puede fabricar según lo solicitado.
| Ancho máximo de la lámina: | 1,000 mm |
| Forma de la bobina de herida: | ovalado, circular y rectangular, etc. |
| OD máximo del material del conductor: | Φ1.000 mm |
| Identificación del material del conductor: | Φ500 mm |
| Número del desenrollador de papel: | 2 piezas |
| Duración del desenrollador de papel: | 1,050 mm |
| Rango de expansión del descolador de papel: | Φ420 ~ 520 mm |
| Tamaño del eje de cuerda: | de una anchura superior o igual a 30 mm |
| Modo de corte: | Cisa de discos eléctricos |
| Sistema de desecado de papel: | Las demás: |
| Sistema de limpieza: | Las demás: |
| Número del descolador de aislamiento: | 2 piezas |
| Material de aislamiento máximo OD.: | Φ400 mm |
| Identificador del material aislante: | Φ76 mm |
| El alimentador de banda de relleno final: | 8 piezas |
| Sistema de control electrónico: | PLC |
| Potencia de giro: | 15 kW |
| Velocidad de giro: | Se aplicarán las siguientes medidas: |

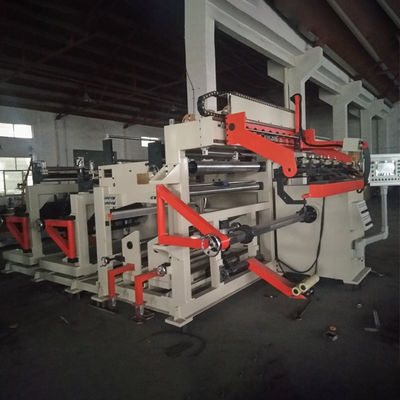

Figura 1: Vista delantera de la máquina de bobinado de lámina de transformador BRJ1000-2
Figura 2: Vista trasera de la máquina de bobinado de lámina de transformador BRJ1000-2
