Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | máquina de bobina de la hoja del transformador | Utilización: | bobina de enrrollamiento de la hoja |
|---|---|---|---|
| Grueso de la hoja del Cu: | 0,2 ~ 2.0m m | Grueso de la hoja de Al: | 0,3 ~ 3.0m m |
| Anchura máxima de la hoja: | 800 mm | Color de la máquina: | Por requerimiento |
| motor de bobinado: | 11 kW | Velocidad del viento: | 20rpm |
| Resaltar: | máquina de bobina de la hoja del transformador |
||
Máquina de enrollado de lámina de transformador de resina fundida con control PLC
Dla inscripciónde tmáquinas de enrollado de láminas ransformerEl BRJ800
La máquina automática de bobinado de lámina de transformador BRJ800 es una bobina especial de lámina, que se puede utilizar para bobinar la lámina de aluminio del conductor o la lámina de cobre del conductor para hacer bobinas de transformador de tipo seco.Este modelo de máquina de bobinado de papel transformador está equipado con un desenrollador de papel y dos desenrolladores de papel aislante, lo que hace que la máquina de bobinado de papel de aluminio pueda enrollar una capa de papel de aluminio y una o dos capas de papel aislante al mismo tiempo.la máquina de bobinado de papel transformador está provista de un cortador de rodadura para cortar el papel conductor después de terminar el bobinadoCon una pantalla táctil y HMI, la máquina de bobinado de papel transformador se puede operar fácilmente.
Detalles rápidos de la máquina de bobinado de papel transformadorEl BRJ800
1) Un desenrollador de lámina
2) Dos desenrolladores de papel aislante
4) Alimentadores de tiras de llenado final
5) Sistema de limpieza
6) Sistema de desbordaje
7) Sistema de alineación del borde
8) Unidad de soldadura automática
Las condiciones técnicaspArámetroscon una capacidad de producción de más de 300 kW,El BRJ800
A continuación se muestran las especificaciones estándar típicas de la máquina de bobinado de papel transformador BRJ800, sin embargo, la máquina también se puede fabricar según lo solicitado.
| Ancho del papel: | 200 ~ 800 mm |
| Forma de la bobina terminada: | ovalado, circular y rectángulo |
| Materiales de suministro OD.: | 1,000 mm |
| Identificación del material de suministro: | 500 mm |
| Número del desenrollador de papel: | 1 por ciento |
| Duración del desenrollador de papel: | de una longitud igual o superior a 2 mm |
| Rango de expansión del descolador de papel: | Ø420 ~ 520 mm |
| Tamaño del eje de cuerda: | Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
| El cortador: | Cisa de discos eléctricos |
| Número del descolador de aislamiento: | 2 piezas |
| Material aislante máximo: | Ø400 mm |
| Identificador del material aislante: | Ø75 mm |
| Ancho máximo del material aislante: | de una longitud igual o superior a 2 mm |
| Sistema de alineación del borde: | Sensores fotoeléctricos |
| Sistema de control: | PLC |
| Interfaz de usuario: | Pantalla táctil de 10 pulgadas (254 mm) |
| Rango de cuentas de vueltas: | 0 ~ 9999.9 |
| Potencia de giro: | 11 kW |
| Velocidad de giro: | Se aplicarán las siguientes medidas: |

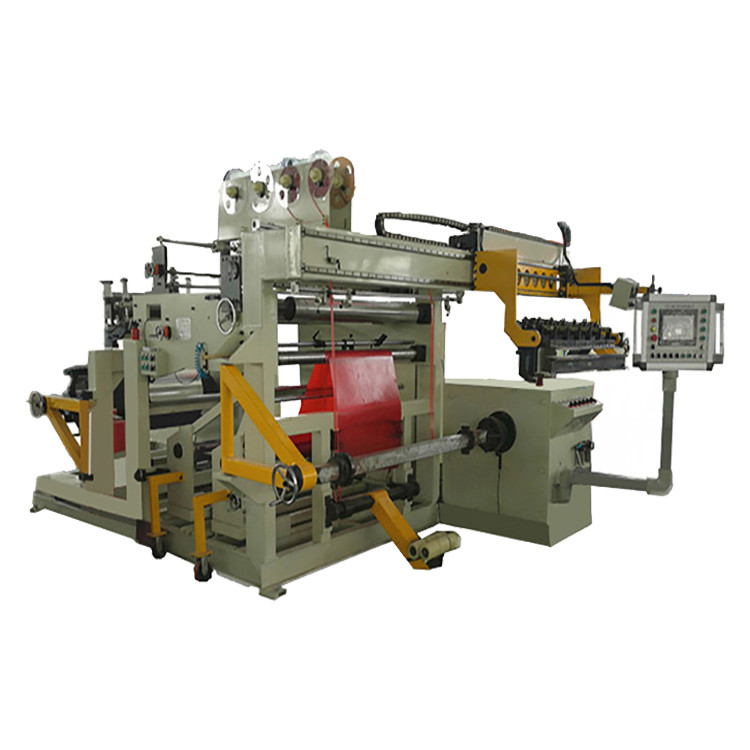

Figura 1: Vista delantera de la máquina de bobinado de lámina de transformador BRJ800
Figura 2: Vista trasera de la máquina de bobinado de lámina de transformador BRJ800
