Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | máquina de bobina de la hoja del transformador | función: | bobina de enrrollamiento del transformador |
|---|---|---|---|
| Poder: | 22kw | Velocidad giratoria: | 0 ~ 18 RPM |
| Espesor del film del Cu: | 0,2 ~ 2.0m m | Espesor del film del Al: | 0,3 ~ 3.0m m |
| Unidad que quita las rebabas: | 2 sistemas | Garantía: | 12 meses |
| Alta luz: | devanadera de la hoja del transformador 18rpm,Máquina de TIG Welded Transformer Foil Winding,Máquina de bobina exacta del transformador de la bobina |
||
Máquina de bobina de la hoja de TIG Welded Cast Resin Transformer para la bobina de bobina exacta
Descripción de la máquina de bobina de la hoja del transformador BRJ1400-2
La máquina de bobina de la hoja del transformador BRJ1400-2 es un dispositivo avanzado usado para las bobinas exacto y eficientemente de enrrollamiento del transformador usando los conductores de la hoja. La máquina de bobina de la hoja del transformador incorpora tecnología avanzada y la automatización para simplificar y para aumentar el proceso de enrrollamiento y asegura bobinas uniformes y firmemente de la herida, dando por resultado funcionamiento mejorado del transformador. Con dos decoilers de la hoja y dos decoilers del aislamiento, la máquina de bobina de la hoja del transformador puede manejar uno o dos capas de conductor de la hoja y manejar uno o dos capas de papel del aislamiento. La máquina de bobina de la hoja del transformador puede soldar con autógena la hoja y la barra de distribución así como proceso de la soldadura de TIG. La máquina de bobina de la hoja del transformador ofrece comenzar lento, buen funcionamiento y la operación fácil.
Componentes principales de la máquina de bobina de la hoja del transformador BRJ1400-2
1. Marco principal
2. Unidad de enrrollamiento
3. Decoiler de la hoja
4. Decoiler del aislamiento
5. alimentador de Fin-relleno de la tira
6. Sistema de limpieza
7. Cortar el sistema
8. Sistema que quita las rebabas de la hoja
9. Sistema de la alineación del borde
10. Unidad de la soldadura automática
11. Sistema de control electrónico
12. Sistema neumático
Parámetros técnicos de la máquina de bobina de la hoja del transformador BRJ1400-2
Las especificaciones estándar típicas de la máquina de bobina de la hoja del transformador BRJ1400-2 se muestran abajo, sin embargo, la máquina de bobina de la hoja del transformador se puede también fabricar por requerimiento.
| Anchura máxima de la hoja: | 1,400m m |
| Coil OD de Max. Finished.: | 1,000m m |
| Forma acabada de la bobina: | oval, redondo y rectangular, etc. |
| Conductor Foil Material: | Cobre o aluminio |
| Conductor máximo Material OD.: | Φ1,000mm |
| Identificación de Material del conductor: | Φ500mm |
| Número de Decoiler de la hoja: | 2 PC |
| Gama de extensión de Decoiler de la hoja: | Φ460 ~ 520m m |
| Max. Coil Weight: | 2,500KG |
| Tamaño de enrrollamiento del mandril: | 80×80×1750 milímetro |
| Modo de soldadura: | TIG |
| Cortar modo: | Esquileo eléctrico del disco |
| Número de Decoiler del aislamiento: | 2 PC |
| Aislamiento máximo OD material.: | Φ400mm |
| Identificación material de aislamiento: | Φ76mm |
| alimentador de Fin-relleno de la tira: | 8 PC |
| Sistema de la alineación del borde: | Detección fotoeléctrica |
| Sistema de control: | PLC |
| Interfaz de usuario: | pantalla táctil 10inch (254m m) |
| Cuenta de la gama: | 0 - 9999,9 |
| Peso total: | 8000Kg |
| Dimensión (LxWxH) | 5800x2850x2500m m |

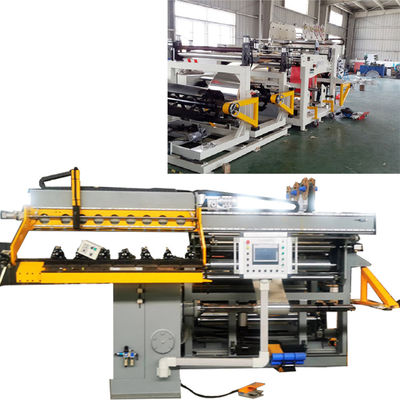

Higo 1: Vista delantera de la máquina de bobina de la hoja del transformador BRJ1400-2
Higo 2: Opinión de la parte posterior de la máquina de bobina de la hoja del transformador BRJ1400-2
