Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | máquina de bobina de la hoja del transformador | Uso: | fabricación de la bobina de la hoja |
|---|---|---|---|
| Grueso de la hoja del Cu: | 0,2 ~ 2.0m m | Grueso de la hoja de Al: | 0,3 ~ 3.0m m |
| Anchura máxima de la hoja: | 1000m m | Color: | Según requisitos |
| poder del motor de bobina: | 15kw | Velocidad giratoria: | 0 ~ 20rpm |
| Resaltar: | Máquina bobinadora de láminas de transformador de 20 rpm,Máquina de láminas de viento de 1000 mm de ancho,Máquina de láminas de viento de transformador seco |
||
Máquina de bobina de papel de transformador seco de la máquina de papel de viento de 1000 mm de ancho de bobinado
Descripciónde la máquina de bobinado de láminas de transformadorBRJ1000-2
Máquina de bobinado de lámina de transformador secoBRJ1000-2isa máquina especial diseñada específicamente para bobinar bobinas de láminas de transformadores o productos similares.Con un ancho máximo de 1000 mm, esta máquina puede enrollar 1 o 2 capas de lámina de cobre de entre 0,2 mm y 2 mm de espesor y lámina de aluminio de entre 0,3 mm y 3 mm de espesor.Impulsada por un motor de 15KW, la máquina bobinadora de láminas con transformador está equipada con suficiente torque para enrollar láminas y papel aislante de manera eficiente.La máquina de bobinado TIG y el enfriador de agua proporcionan funcionalidades adicionales que permiten que esta máquina suelde automáticamente láminas y barras colectoras.Además, el operador puede disfrutar de su experiencia fácil de usar a través del control de la pantalla táctil.
Detalles rápidos de la máquina de bobinado de láminas de transformadorBRJ1000-2
1) Dos desbobinadores de láminas
2) Dos desbobinadores de aislamiento
3) Alimentador de tiras de llenado final
4) Sistema de limpieza
5) Sistema de desbarbado de láminas
6) Sistema de láminas de corte
7) Sistema de alineación de bordes
8) Unidad de soldadura automática
Técnicopagarametrosde la máquina de bobinado de láminas de transformadorBRJ1000-2
Las especificaciones estándar típicas de la máquina bobinadora de láminas para transformadores BRJ1000-2 se muestran a continuación; sin embargo, la máquina bobinadora de láminas también se puede fabricar según se solicite.
| máx.Ancho de la hoja: | 1000 mm |
| Forma de bobina herida: | óvalo, círculo y rectangular, etc. |
| Diámetro exterior máximo del material del conductor: | Φ1,000mm |
| Identificación del material conductor: | Φ500mm |
| Número de desbobinador de láminas: | 2 piezas |
| Longitud del desbobinador de láminas: | 1050 mm |
| Rango de expansión del desbobinador de láminas: | Φ420 ~ 520 mm |
| Tamaño del eje de bobinado: | 80×80×1350mm |
| Modo de corte: | Cizalla de disco eléctrica |
| Sistema de desbarbado de láminas: | Neumático |
| Sistema de limpieza: | Neumático |
| Número de desbobinador de aislamiento: | 2 piezas |
| Máx. Material de aislamiento OD.: | Φ400mm |
| Identificación del material de aislamiento: | Φ76mm |
| Ancho máximo del material de aislamiento: | 1050 mm |
| Eje del desbobinador de aislamiento: | Ampliable (acción neumática de apertura/cierre) |
| Alimentador de tiras de llenado final: | 8 piezas |
| Sistema de alineación de bordes: | Detección fotoeléctrica |
| Sistema de control electrónico: | SOCIEDAD ANÓNIMA |
| Energía de bobinado: | 15kw |
| Velocidad de bobinado: | 0 ~ 20 rpm |
| Rango de vueltas de conteo: | 0 ~ 9999.9 |

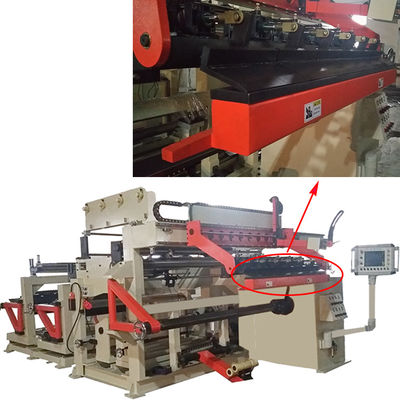

Fig. 1: Vista frontal de la máquina bobinadora de láminas de transformador BRJ1000-2
Fig. 2: Vista trasera de la máquina bobinadora de láminas de transformador BRJ1000-2
