Datos del producto:
Pago y Envío Términos:
|
| Nombre: | máquina de bobina de la hoja del transformador | Función: | bobina de enrrollamiento de la hoja |
|---|---|---|---|
| Grueso de la hoja del Cu: | 0,2 ~ 2.0m m | Grueso de la hoja de Al: | 0,3 ~ 3.0m m |
| Anchura máxima de la hoja: | 800 mm | Color: | Por requerimiento |
| Poder de enrrollamiento: | 15kw | Velocidad del viento: | 20rpm |
| Resaltar: | Máquina bobinadora de láminas de transformador con cortador,máquina bobinadora automática de láminas de control PLC,bobinadora de láminas de transformador de 800 mm |
||
Máquina de bobina automática de la hoja del transformador del bajo voltaje del control del PLC con el cortador
Descripciónde tmáquina de bobinado de láminas transformadorasBRJ800-2
La máquina de bobinado de láminas de transformadores BRJ800-2 es un equipo especial que se puede utilizar para bobinar láminas de aluminio conductoras o láminas de cobre conductoras para fabricar una bobina de transformador de tipo seco.Este modelo de equipo de bobinado de láminas está equipado con dos desbobinadoras de láminas y dos desbobinadoras de papel aislante, lo que hace que la máquina bobinadora de láminas pueda enrollar una o dos capas de lámina y una o dos capas de papel aislante.Además, la máquina bobinadora de láminas para transformadores está provista de sensores fotoeléctricos para hacer que el borde de la lámina quede prolijo cuando se enrolla la lámina.Con la pantalla táctil y el HMI, la máquina bobinadora de láminas para transformadores es muy fácil de operar.
Detalles rápidos de la máquina de bobinado de láminas de transformadorBRJ800-2
1) Dos desbobinadores de láminas
2) Dos desbobinadores de papel aislante
4) Alimentadores de tiras de llenado final
5) Sistema de limpieza
6) Sistema de desbarbado
7) Sistema de alineación de bordes
8) Unidad de soldadura automática
Técnicopagarametrosde la máquina de bobinado de láminas de transformadorBRJ800-2
Las especificaciones estándar típicas de la máquina de bobinado de láminas de transformador BRJ800-2 se muestran a continuación, sin embargo, la máquina también se puede fabricar según lo solicitado.
| Ancho de la hoja: | 200 ~ 800 mm |
| Forma de bobina terminada: | óvalo, círculo y rectángulo |
| Material de suministro OD.: | 1000 mm |
| Identificación del material de suministro: | 500 mm |
| Número de desbobinador de láminas: | 2 piezas |
| Longitud del desbobinador de láminas: | 850 mm |
| Rango de expansión del desbobinador de láminas: | 420 ~ 520 mm |
| Tamaño del eje de bobinado: | 80×80×1150mm |
| Cortador: | Cizalla de disco eléctrica |
| Número de desbobinador de aislamiento: | 2 piezas |
| máx.Material de aislamiento OD.: | 400 mm |
| Identificación del material de aislamiento: | 75 mm |
| máx.Ancho del material de aislamiento: | 850 mm |
| Sistema de alineación de bordes: | Detección fotoeléctrica |
| Sistema de control: | SOCIEDAD ANÓNIMA |
| Interfaz de usuario: | Pantalla táctil de 10 pulgadas (254 mm) |
| Rango de vueltas de conteo: | 0 ~ 9999.9 |
| Energía de bobinado: | 15kw |
| Velocidad de bobinado: | 0 ~ 20 rpm |

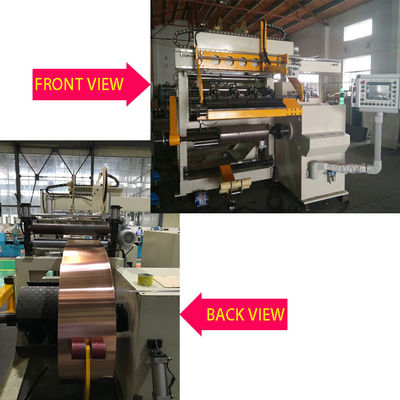

Fig. 1: Vista frontal de la máquina bobinadora de láminas de transformador BRJ800-2
Fig. 2: Vista posterior de la máquina bobinadora de láminas de transformador BRJ800-2
