Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | máquina de bobina de la hoja | Función: | bobina de enrrollamiento del transformador |
|---|---|---|---|
| Poder: | 22KW | Velocidad giratoria: | 0 ~ 18 RPM |
| Espesor del film del Cu: | 0,2 ~ 2.0m m | Espesor del film del Al: | 0,3 ~ 3.0m m |
| Unidad que quita las rebabas: | 2 sistemas | Garantía: | 12 meses |
| Resaltar: | Devanadera programable del transformador,Tipo seco máquina de bobina de la hoja del transformador,Devanadera del transformador con control del PLC |
||
Tipo seco programable electrónico máquina de bobina de la hoja del transformador con control del PLC
Descripciónde la máquina de bobinado de láminas de transformadorBRJ1400-2
La bobinadora de láminas para transformadores BRJ1400-2 es una bobinadora especial para bobinar bobinas de transformadores.La máquina bobinadora de láminas para transformadores se usa ampliamente para enrollar láminas de cobre o de aluminio, que pueden fabricar bobinas de láminas para transformadores de tipo seco y otros productos similares.La máquina bobinadora de láminas para transformadores puede enrollar dos capas de lámina y dos capas de papel aislante.La máquina bobinadora de láminas para transformadores se compone de una unidad de bobinado, una unidad de soldadura, una unidad de limpieza, una unidad de desbarbado, una unidad de alimentación, etc.Con la unidad de soldadura TIG, la máquina bobinadora de láminas para transformadores puede soldar láminas y barras colectoras automáticamente.La máquina bobinadora de láminas de transformador es controlada por PLC.
PrincipalCcomponentesde la máquina de bobinado de láminas de transformadorBRJ1400-2
1. Marco principal
2. Unidad de bobinado
3. Desenrollador de láminas
4. Desenrollador de aislamiento
5. Alimentador de tiras de llenado final
6. Sistema de limpieza
7. Sistema de corte
8. Sistema de desbarbado de láminas
9. Sistema de alineación de bordes
10. Unidad de soldadura automática
11. Sistema de control electrónico
12. Sistema neumático
Técnicopagarametrosde la máquina de bobinado de láminas de transformadorBRJ1400-2
Las especificaciones estándar típicas de la máquina bobinadora de láminas para transformadores BRJ1400-2 se muestran a continuación, sin embargo, la máquina bobinadora de láminas para transformadores también se puede fabricar según se solicite.
| Ancho máximo de lámina: | 1400 mm |
| máx.Bobina terminada OD.: | 1000 mm |
| Forma de bobina terminada: | ovalado, redondo y rectangular, etc. |
| Material de lámina conductora: | Cobre o Aluminio |
| Diámetro exterior máximo del material del conductor: | Φ1,000mm |
| Identificación del material conductor: | Φ500mm |
| Número de desbobinador de láminas: | 2 piezas |
| Rango de expansión del desbobinador de láminas: | Φ460 ~ 520 mm |
| máx.Peso de la bobina: | 2.500 kg |
| Tamaño del mandril de bobinado: | 80×80×1750mm |
| Modo de soldadura: | TIG |
| Modo de corte: | Cizalla de disco eléctrica |
| Número de desbobinador de aislamiento: | 2 piezas |
| máx.Material de aislamiento OD.: | Φ400mm |
| Identificación del material de aislamiento: | Φ76mm |
| Alimentador de tiras de llenado final: | 8 piezas |
| Sistema de alineación de bordes: | Detección fotoeléctrica |
| Sistema de control: | SOCIEDAD ANÓNIMA |
| Interfaz de usuario: | Pantalla táctil de 10 pulgadas (254 mm) |
| Rango de conteo: | 0 - 9999.9 |
| Peso total: | 8000Kg |
| Dimensión (LxWxH) | 5800x2850x2500mm |

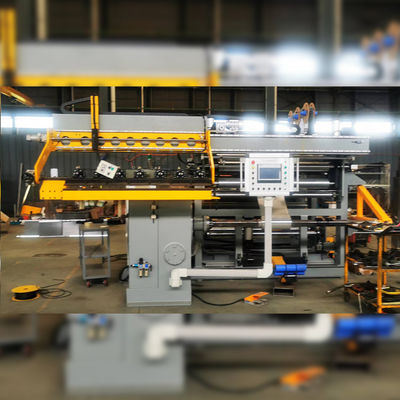

Fig. 1: Vista frontal de la máquina bobinadora de láminas de transformador BRJ1400-2
Fig. 2: Vista posterior de la máquina bobinadora de láminas de transformador BRJ1400-2
