Datos del producto:
Pago y Envío Términos:
|
| Nombre: | máquina de bobina de la hoja del transformador | Uso: | bobina de enrrollamiento |
|---|---|---|---|
| Poder: | 22kw | Velocidad de bobinado: | 0 ~ 18 RPM |
| Grueso de la hoja del Cu: | 0,2 ~ 2.0m m | Grueso de la hoja de Al: | 0,3 ~ 3.0m m |
| Unidad que quita las rebabas: | 2 juegos | Unidad de limpieza: | 2 juegos |
| Resaltar: | Transformador del control del PLC que hace el equipo,Tipo seco devanadera de la hoja del transformador,Devanadera de la hoja del control del PLC |
||
Transformador que hace control del PLC del equipo el tipo seco máquina de bobina de la hoja del transformador
Descripción de la máquina de bobina de la hoja del transformador BRJ1400-2
La máquina de bobina de la hoja del transformador BRJ1400-2 se utiliza principalmente para enrollar el tipo seco bobinas del transformador y otros productos similares de la baja tensión. La máquina de bobina de la hoja del transformador se puede utilizar para enrollar la hoja de cobre y el papel de aluminio con anchura a partir 200m m hasta 1400m m. La máquina de bobina de la hoja del transformador puede enrollar uno o dos capas de hoja y uno o dos capas de material de aislamiento, tales como papel o material similar. La máquina de bobina de la hoja del transformador puede soldar con autógena la hoja con la barra de distribución junta automáticamente. Con los sensores fotoeléctricos, la máquina de bobina de la hoja del transformador puede hacer la alineación herida del borde de la bobina al enrollar. Con el sistema de control basado en el PLC y una pantalla táctil, la máquina de bobina de la hoja del transformador se puede actuar fácilmente.
Componentes principales de la máquina de bobina de la hoja del transformador BRJ1400-2
1. Marco principal
2. Unidad de enrrollamiento
3. Decoiler de la hoja
4. Decoiler del aislamiento
5. alimentador de Fin-relleno de la tira
6. Sistema de limpieza
7. Cortar el sistema
8. Sistema que quita las rebabas de la hoja
9. Sistema de la alineación del borde
10. Unidad de la soldadura automática
11. Sistema de control electrónico
12. Sistema neumático
Parámetros técnicos de la máquina de bobina de la hoja del transformador BRJ1400-2
Las especificaciones estándar típicas de la máquina de bobina de la hoja del transformador BRJ1400-2 se muestran abajo, sin embargo, la máquina de bobina de la hoja del transformador se puede también fabricar por requerimiento.
| Anchura máxima de la hoja: | 1,400m m |
| Coil OD de Max. Finished.: | 1,000m m |
| Forma acabada de la bobina: | oval, redondo y rectangular, etc. |
| Conductor Foil Material: | Cobre o aluminio |
| Conductor máximo Material OD.: | Φ1,000mm |
| Identificación de Material del conductor: | Φ500mm |
| Número de Decoiler de la hoja: | 2 PC |
| Gama de extensión de Decoiler de la hoja: | Φ460 ~ 520m m |
| Max. Coil Weight: | 2,500KG |
| Tamaño de enrrollamiento del mandril: | 80×80×1750 milímetro |
| Modo de soldadura: | TIG |
| Cortar modo: | Esquileo eléctrico del disco |
| Número de Decoiler del aislamiento: | 2 PC |
| Aislamiento máximo OD material.: | Φ400mm |
| Identificación material de aislamiento: | Φ76mm |
| alimentador de Fin-relleno de la tira: | 8 PC |
| Sistema de la alineación del borde: | Detección fotoeléctrica |
| Sistema de control: | PLC |
| Interfaz de usuario: | pantalla táctil 10inch (254m m) |
| Cuenta de la gama: | 0 - 9999,9 |
| Peso total: | 8000Kg |
| Dimensión (LxWxH) | 5800x2850x2500m m |

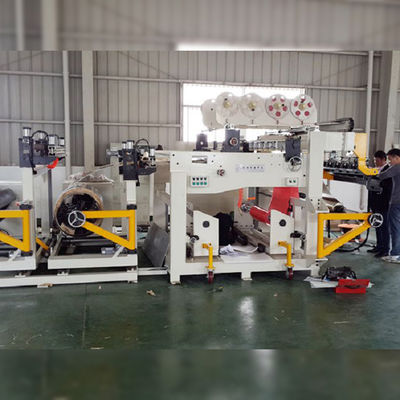

Higo 1: Vista delantera de la máquina de bobina de la hoja del transformador BRJ1400-2
Higo 2: Opinión de la parte posterior de la máquina de bobina de la hoja del transformador BRJ1400-2
