Datos del producto:
Pago y Envío Términos:
|
| Nombre: | máquina de bobinado de láminas de transformador | función: | fabricación de la bobina del transformador |
|---|---|---|---|
| Espesor de lámina de cobre: | 0,2 - 2,0 mm | Espesor de lámina de aluminio: | 0,3 - 3,0 mm |
| máx. ancho de lámina: | 1200 mm | Color: | de acuerdo a lo pedido |
| Fuerza de motor: | 15kw | Velocidad de bobinado: | 0 ~ 18 rpm |
| Resaltar: | Máquina bobinadora de láminas de transformador de 1200 mm de ancho,Control PLC de la máquina bobinadora de láminas de transformador,Máquina bobinadora de láminas de transformador de tira de cobre |
||
Máquina de bobina de la hoja del transformador del LV del control del PLC que enrolla la tira del cobre de la anchura de 1200m m
Descripciónde la máquina de bobinado de láminas de transformador BRJ1200-2
La máquina bobinadora de láminas para transformadores de bajo voltaje BRJ1200-2 es un equipo profesional para bobinar bobinas de láminas conductoras para fabricar bobinas de transformadores de tipo seco y otros productos similares.La máquina bobinadora de láminas para transformadores cuenta con un motor de bobinado principal de gran potencia, desbobinadoras de láminas, desbobinadoras de aislamiento, sensor fotoeléctrico y cortador, etc. La máquina bobinadora de láminas para transformadores puede enrollar una o dos capas de láminas con un ancho máximo de 1200 mm.Con la unidad de soldadura TIG, la máquina bobinadora de láminas de transformador puede soldar película conductora con barra colectora.Con una pantalla táctil, es muy fácil operar la máquina bobinadora de láminas de transformador.
PrincipalCcomponentesde la máquina de bobinado de láminas de transformadorBRJ1200-2
Técnicopagsarametrosde la máquina de bobinado de láminas de transformador BRJ1200-2
Las especificaciones estándar típicas de la máquina bobinadora de láminas para transformadores BRJ1200-2 se muestran a continuación, sin embargo, la máquina bobinadora de láminas para transformadores también se puede fabricar según se solicite.
| máx.Ancho de la lámina: | 1.200 mm |
| máx.Bobina terminada OD: | Φ1,000mm |
| mín.ID de bobina terminada: | Φ130mm |
| Forma de bobina terminada: | óvalo, círculo y rectangular, etc. |
| Material de lámina conductora: | Cobre o Aluminio |
| Grosor de la hoja mín.y máx.(Aluminio): | 0,3 ~ 3,0 mm |
| Grosor de la hoja mín.y máx.(Cobre): | 0,2 ~ 2,0 mm |
| Material de lámina conductora OD.: | Φ1,000mm |
| Identificación del material de la lámina conductora: | Φ500mm |
| Diámetro del desbobinador del conductor: | Φ400 ~ 520 mm |
| Energía de bobinado: | 15KW |
| Velocidad de bobinado: | 0 ~ 20 rpm |
| Modo de soldadura: | TIG |
| Modo de corte: | Cizalla rodante eléctrica |
| Eje del desbobinador de aislamiento: | Ampliable (acción neumática de apertura/cierre) |
| Alimentador de tiras de llenado final: | 8 piezas |
| Sistema de alineación de bordes: | Desviación de rectificación automática de detección fotoeléctrica |
| Interfaz de usuario: | Pantalla táctil de 10 pulgadas (254 mm) |
| Rango de conteo: | 0 ~ 9999.9 |

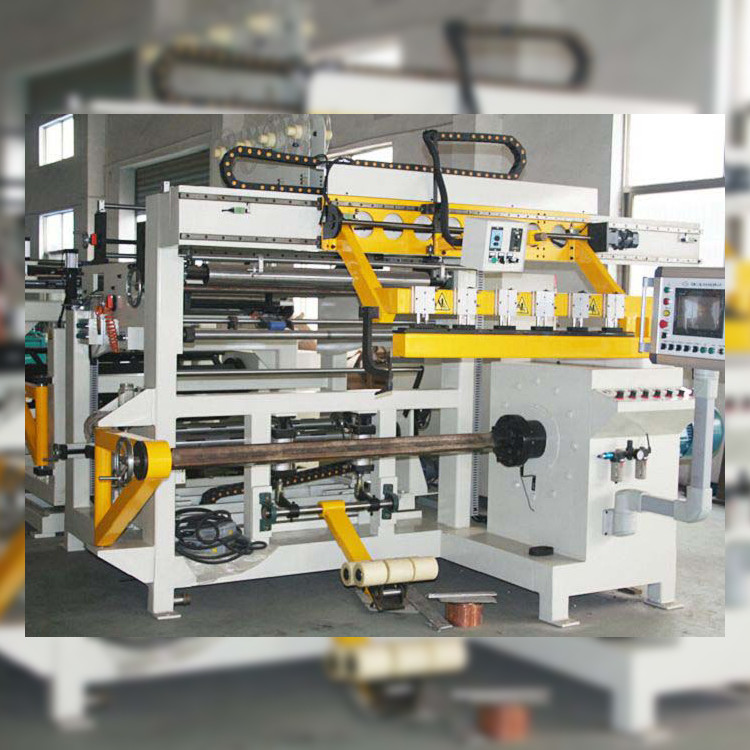

FIG 1: Vista lateral de la máquina de bobinado de láminas de transformador
Fig. 2: Vista posterior de la máquina bobinadora de láminas de transformador BRJ1200-2
