Datos del producto:
Pago y Envío Términos:
|
| Nombre: | máquina de bobinado de láminas de transformador | Función: | haciendo bobina de papel de aluminio |
|---|---|---|---|
| Espesor de lámina de cobre: | 0,2 - 2,0 mm | Espesor de lámina de aluminio: | 0,3 - 3,0 mm |
| Anchura máxima de la hoja: | 1000 mm | Color: | de acuerdo a lo pedido |
| Potencia del motor de bobinado: | 15kw | Velocidad de bobinado: | 0 ~ 18 rpm |
| Resaltar: | Máquina bobinadora de láminas de transformador 15kw,Máquina bobinadora de láminas de transformador Ancho 1000 mm,Máquina bobinadora de láminas de transformador 18rpm |
||
Emitir Rmimáquina de bobina de la hoja del transformador del LV del pecado con la tira máxima de la hoja de la anchura 1000m m
Descripciónde la máquina de bobinado de láminas de transformadorBRJ1000-2
La máquina de bobinado de láminas de transformador de resina fundida BRJ1000-2 es para bobinar bobinas de papel de aluminio o cobre para fabricar bobinas de transformador de resina fundida con una altura máxima de 1000 mm.La máquina bobinadora de láminas para transformadores tiene dos desbobinadoras de láminas y dos desbobinadoras de aislamiento, lo que hace que la máquina pueda manejar una o dos capas de láminas y una o dos capas de papel aislante.Con un motor de bobinado principal de 15kw, la máquina bobinadora de láminas de transformador proporciona un gran par.La unidad de soldadura TIG se utiliza para soldar láminas y barras colectoras juntas.La máquina bobinadora de láminas para transformadores se caracteriza por su fácil operación, gran torque, funcionamiento suave, etc.
Detalles rápidos de la máquina de bobinado de láminas de transformadorBRJ1000-2
1) Dos desbobinadores de láminas
2) Dos desbobinadores de aislamiento
3) Alimentador de tiras de llenado final
4) Sistema de limpieza
5) Sistema de desbarbado de láminas
6) Sistema de láminas de corte
7) Sistema de alineación de bordes
8) Unidad de soldadura automática
Técnicopagsarametrosde la máquina de bobinado de láminas de transformadorBRJ1000-2
Las especificaciones estándar típicas de la máquina bobinadora de láminas para transformadores BRJ1000-2 se muestran a continuación, sin embargo, la máquina bobinadora de láminas también se puede fabricar según se solicite.
| máx.Ancho de la lámina: | 1000 mm |
| Forma de bobina herida: | óvalo, círculo y rectangular, etc. |
| Diámetro exterior máximo del material del conductor: | Φ1,000mm |
| Identificación del material conductor: | Φ500mm |
| Número de desbobinador de láminas: | 2 piezas |
| Longitud del desbobinador de láminas: | 1050 mm |
| Rango de expansión del desbobinador de láminas: | Φ420 ~ 520 mm |
| Tamaño del eje de bobinado: | 80×80×1350mm |
| Modo de corte: | Cizalla de disco eléctrica |
| Sistema de desbarbado de láminas: | Neumático |
| Sistema de limpieza: | Neumático |
| Número de desbobinador de aislamiento: | 2 piezas |
| Máx. Material de aislamiento OD.: | Φ400mm |
| Identificación del material de aislamiento: | Φ76mm |
| Ancho máximo del material de aislamiento: | 1050 mm |
| Eje del desbobinador de aislamiento: | Ampliable (acción neumática de apertura/cierre) |
| Alimentador de tiras de llenado final: | 8 piezas |
| Sistema de alineación de bordes: | Detección fotoeléctrica |
| Sistema de control electrónico: | SOCIEDAD ANÓNIMA |
| Energía de bobinado: | 15kw |
| Velocidad de bobinado: | 0 ~ 20 rpm |
| Rango de vueltas de conteo: | 0 ~ 9999.9 |

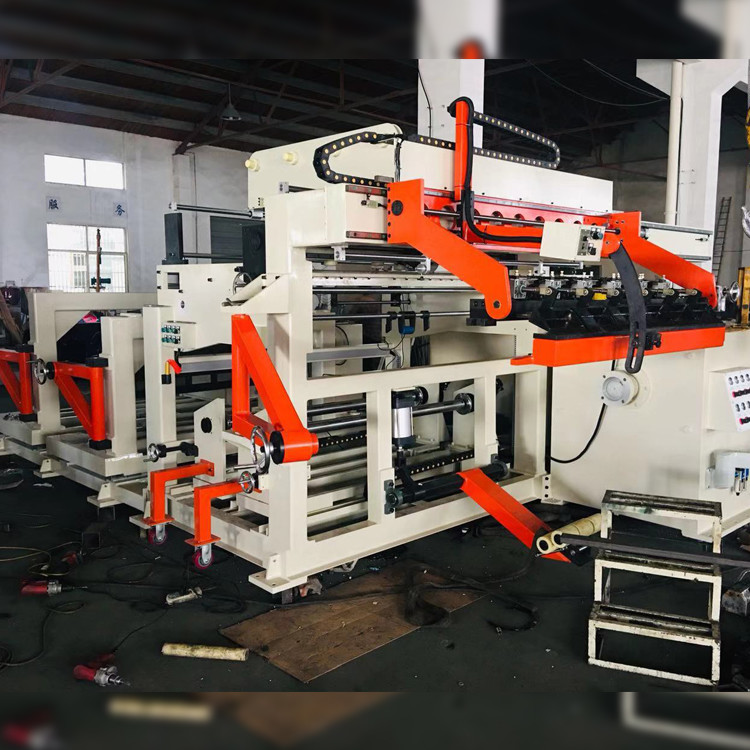

Fig. 1: Vista frontal de la máquina bobinadora de láminas de transformador BRJ1000-2
Fig. 2: Vista trasera de la máquina bobinadora de láminas de transformador BRJ1000-2
