Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | máquina de bobina de la hoja del transformador | Función: | bobina de enrrollamiento de la hoja |
|---|---|---|---|
| Motor de bobina: | 22kw | Velocidad del viento: | 0 ~ 18 RPM |
| Grueso de la tira del Cu: | 0,2 ~ 2.0m m | Grueso de la tira del Al: | 0,3 ~ 3.0m m |
| Unidad que quita las rebabas: | 2 sistemas | Unidad de limpieza: | 2 sistemas |
| Resaltar: | Tipo seco de la devanadera de la hoja del transformador,Máquina de bobina programable de la hoja del transformador,Máquina de bobina de la hoja del transformador del sistema del PLC |
||
Tipo seco programable máquina del sistema de control del PLC de bobina de la hoja del transformador de la baja tensión
Descripción de la máquina de bobina de la hoja del transformador BRJ1400-2
La máquina de bobina automática de la hoja del transformador del LV BRJ1400-2 es un equipo de enrrollamiento profesional, que se utiliza principalmente para enrollar el tipo seco bobinas de la hoja del transformador y otros productos similares de la baja tensión. La hoja de cobre y el papel de aluminio se pueden manejar por esta clase de máquina de bobina de la hoja. Con el motor de bobina 22kw, esta clase de máquina de bobina de la hoja del transformador puede manejar uno o dos capas de hoja y uno o dos capas de material de aislamiento, tales como papel o material similar. La máquina de bobina de la hoja del transformador puede enrollar la hoja con la anchura máxima 1400m m. Con la soldadora y el refrigerador de TIG, la máquina de bobina de la hoja del transformador puede soldar con autógena la hoja con la barra de distribución junta. La alineación automática del borde de la hoja se asegura de que los bordes de la bobina sean rectos y lisos al enrollar. Es fácil actuar la máquina de bobina de la hoja del transformador a través de una pantalla táctil.
Componentes principales de la máquina de bobina de la hoja del transformador BRJ1400-2
1. Marco principal
2. Unidad de enrrollamiento
3. Decoiler de la hoja
4. Decoiler del aislamiento
5. alimentador de Fin-relleno de la tira
6. Sistema de limpieza
7. Cortar el sistema
8. Sistema que quita las rebabas de la hoja
9. Sistema de la alineación del borde
10. Unidad de la soldadura automática
11. Sistema de control electrónico
12. Sistema neumático
Parámetros técnicos de la máquina de bobina de la hoja del transformador BRJ1400-2
Las especificaciones estándar típicas de la máquina de bobina de la hoja del transformador BRJ1400-2 se muestran abajo, sin embargo, la máquina de bobina de la hoja del transformador se puede también fabricar por requerimiento.
| Anchura máxima de la hoja: | 1,400m m |
| Coil OD de Max. Finished.: | 1,000m m |
| Forma acabada de la bobina: | oval, redondo y rectangular, etc. |
| Conductor Foil Material: | Cobre o aluminio |
| Conductor máximo Material OD.: | Φ1,000mm |
| Identificación de Material del conductor: | Φ500mm |
| Número de Decoiler de la hoja: | 2 PC |
| Diámetro de Decoiler de la hoja: | gama ajustable 400-520m m |
| Max. Coil Weight: | 2,000KG |
| Tamaño de enrrollamiento del mandril: | 80×80×1750 milímetro |
| Modo de soldadura: | TIG |
| Cortar modo: | Esquileo eléctrico del disco |
| Número de Decoiler del aislamiento: | 2 PC |
| Aislamiento máximo OD material.: | Φ400mm |
| Identificación material de aislamiento: | Φ76mm |
| alimentador de Fin-relleno de la tira: | 8 PC |
| Sistema de la alineación del borde: | Detección fotoeléctrica |
| Sistema de control electrónico: | PLC |
| Interfaz de usuario: | pantalla táctil 10inch (254m m) |
| Contando las vueltas se extienden: | 0 ~ 9999,9 |
| Peso total: | 8000Kg |
| Dimensión (L*W*H) | 5800*2850*2500m m |

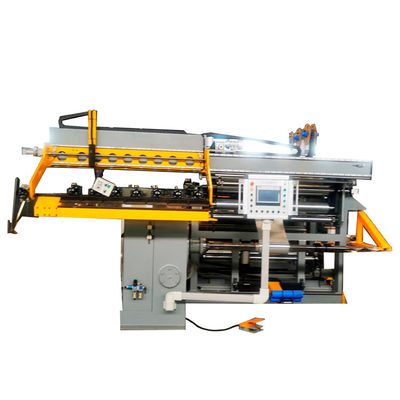

Higo 1: Vista delantera de la máquina de bobina de la hoja del transformador BRJ1400-2
Higo 2: Opinión de la parte posterior de la máquina de bobina de la hoja del transformador BRJ1400-2
