Datos del producto:
Pago y Envío Términos:
|
| nombre: | máquina de bobina de la hoja del transformador | Función: | bobina de enrrollamiento de la hoja |
|---|---|---|---|
| Motor de bobina: | 15KW | Velocidad del viento: | 18 RPM |
| Grueso de la hoja del Cu: | 0,2 ~ 2.0m m | Grueso de la hoja de Al: | 0,3 ~ 3.0m m |
| Unidad que quita las rebabas: | Sistemas 1 | Unidad de limpieza: | Sistemas 1 |
| Resaltar: | Una máquina de bobina de la hoja del transformador de la capa,Tipo seco devanadera de la hoja del cobre del transformador,Máquina de bobina de la hoja del transformador de 1 capa |
||
Una capa 1400 milímetros de la anchura del cobre de la hoja de la tira de tipo seco máquina de la devanadera de bobina de la hoja del transformador
Descripción de la máquina de bobina de la hoja del transformador BRJ1400
La máquina de bobina de la hoja del transformador BRJ1400 se utiliza principalmente para enrollar el tipo seco bobinas de la hoja del transformador y otros productos similares de la baja tensión. El conductor de la hoja puede ser tira de cobre o de aluminio. Esta clase de máquina de bobina de la hoja del transformador, es decir láminas de aluminio de Máquina de bobinado de, puede manejar una capa de conductor de la hoja y uno o dos capas de material de aislamiento, tales como papel o material similar. La máquina de bobina de la hoja del transformador se puede utilizar para enrollar la hoja con la anchura máxima 1400m m. Con la unidad del TIG, la máquina de bobina de la hoja del transformador puede soldar con autógena la hoja con la barra de distribución junta. La alineación automática del borde de la hoja se asegura de que los bordes de la bobina sean rectos y lisos al enrollar. Con el sistema de control del PLC, es fácil actuar la máquina de bobina de la hoja del transformador a través de una pantalla táctil.
Componentes principales de la máquina de bobina de la hoja del transformador BRJ1400
1. Marco principal
2. Unidad de enrrollamiento
3. Decoiler de la hoja
4. Decoiler del aislamiento
5. alimentador de Fin-relleno de la tira
6. Sistema de limpieza
7. Cortar el sistema
8. Sistema que quita las rebabas de la hoja
9. Sistema de la alineación del borde
10. Unidad de la soldadura automática
11. Sistema de control electrónico
12. Sistema neumático
Parámetros técnicos de la máquina de bobina de la hoja del transformador BRJ1400
Las especificaciones estándar típicas de la máquina de bobina de la hoja del transformador BRJ1400 se muestran abajo, sin embargo, la máquina de bobina de la hoja del transformador se puede también fabricar por requerimiento.
| Longitud axial (anchura de la hoja): | 1,400m m |
| Coil OD de Max. Finished.: | 1,000m m |
| Forma acabada de la bobina: | oval, redondo y rectangular, etc. |
| Conductor Foil Material: | Cobre o aluminio |
| Conductor Material OD.: | Ø1,000mm, máximo |
| Identificación de Material del conductor: | Ø500mm |
| Número de Decoiler de la hoja: | 1 PC |
| Diámetro de Decoiler de la hoja: | gama ajustable Ø400 ~ 520m m |
| Max. Coil Weight: | 1,500KG |
| Tamaño de enrrollamiento del mandril: | 80×80×1750 milímetro |
| Modo de soldadura: | TIG |
| Cortar modo: | Esquileo eléctrico del disco |
| Número de Decoiler del aislamiento: | 2 PC |
| Aislamiento máximo OD material.: | Ø400mm |
| Identificación material de aislamiento: | Ø76mm |
| alimentador de Fin-relleno de la tira: | 8 PC |
| Sistema de la alineación del borde: | Detección fotoeléctrica |
| Sistema de control electrónico: | PLC |
| Interfaz de usuario: | pantalla táctil 10inch (254m m) |
| Contando las vueltas se extienden: | 0 ~ 9999,9 |
| Peso total: | 7000Kg |
| Dimensión (LxWxH): | 4500 x 2850 x 2500m m |

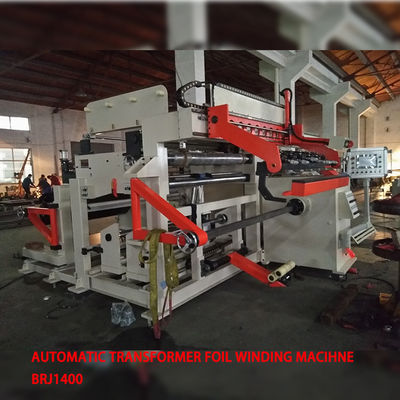

Higo 1: Vista delantera de la máquina de bobina de la hoja del transformador BRJ1400
Higo 2: Opinión de la parte posterior de la máquina de bobina de la hoja del transformador BRJ1400
