Tipo seco de la capa del control del PLC de la hoja de bobina del transformador a dos caras de la máquina

Los láminas enrollar a dos caras de Máquina de la capa del control del PLC secan el tipo máquina de bobina de la hoja del transformador

Descripción de la máquina de bobina de la hoja del transformador BRJ800-2

La máquina de bobina de la hoja del transformador BRJ800-2 es una clase de devanaderas del papel de cobre o de aluminio, es decir láminas enrollar de Máquina de, que se utiliza principalmente para hacer la bobina echada del transformador de la resina. La máquina de bobina de la hoja del transformador es conducida por un motor 15kw. La máquina de bobina de la hoja del transformador conducida por el motor grande del poder puede manejar uno o dos capas de cobre o tira del papel de aluminio y uno o dos capas de papel del aislamiento. Con la unidad de la soldadura de TIG, la hoja y la barra de distribución se pueden aunar. La unidad del retiro de las rebabas y la unidad de limpieza son conducidas por neumático. Es muy fácil actuar la máquina de bobina de la hoja del transformador.

Componentes principales de la máquina de bobina de la hoja del transformador BRJ800-2

1) Marco principal del hierro

2) Unidad de enrrollamiento

3) Decoiler del conductor de la hoja

4) Decoiler del aislamiento de la capa

5) tenedor de la tira del Fin-terraplén

6) Dispositivo del retiro de la suciedad

7) Esquileo rodante

8) Unidad del retiro de las rebabas

9) Sistema de la alineación del borde

10) Unidad de la soldadura automática

11) Sistema de control electrónico

12) Sistema neumático

Parámetros técnicos de la máquina de bobina de la hoja del transformador BRJ800-2

Las especificaciones estándar típicas de la máquina de bobina de la hoja del transformador BRJ800-2 se muestran abajo, sin embargo éstos se pueden modificar por requerimiento.

• Anchura 200 ~ 800m m de la hoja
• Máximo del OD Φ1000mm de la bobina de la herida
• PC del número 2 del decoiler de la hoja
• Decoiler Φ480 ~ Φ520mm de la hoja
• Modo de soldadura TIG
• PC del número 2 del decoiler del aislamiento
• Sistema de control basado en el PLC

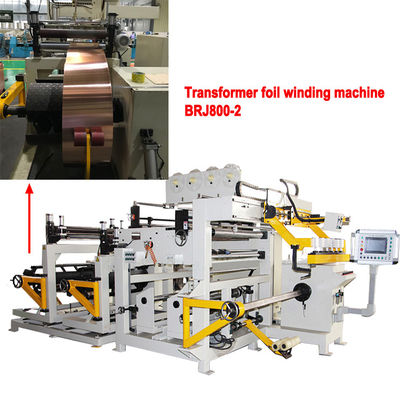

Higo 1: Vista delantera de la máquina de bobina de la hoja del transformador BRJ800-2

Higo 2: Opinión de la parte posterior de la máquina de bobina de la hoja del transformador BRJ800-2
