Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | máquina de bobina de la hoja del transformador | Uso: | bobina de enrrollamiento de la tira |
|---|---|---|---|
| motor de bobinado: | 22kw | Velocidad del viento: | 18 RPM |
| Grueso de la hoja del Cu: | 0.2 - 2.0m m | Grueso de la hoja de Al: | 0.3 - 3.0m m |
| Unidad que quita las rebabas: | 2 sistemas | Unidad de limpieza: | 2 sistemas |
| Resaltar: | Devanadera de bobina echada del transformador de la resina,TIG Welding Transformer Winder Machine,Máquina automática de la devanadera del transformador |
||

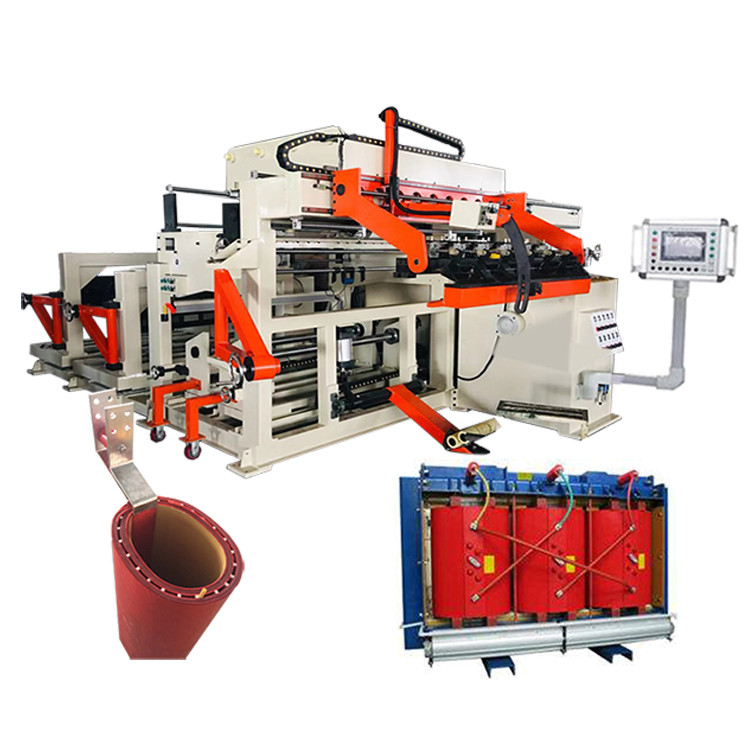

Máquina de bobina automática de la hoja del transformador de la resina del molde de TIG Welding Copper Foil Winder
Descripción de la máquina de bobina de la hoja del transformador
La máquina de bobina de la hoja del transformador de la resina del molde de la baja tensión BRJ1400-2 se utiliza principalmente para enrollar el papel de cobre o de aluminio para hacer bobinas de la hoja del transformador de la baja tensión y otros productos similares. Esta clase de máquina de bobina de la hoja del transformador puede manejar uno o dos capas de conductor de la hoja y uno o dos capas de papel del aislamiento. La máquina de bobina de la hoja del transformador se proporciona la unidad de la soldadura de TIG para aunar la hoja y la barra de distribución. Con los sensores fotoeléctricos, la máquina de bobina de la hoja del transformador puede asegurarse de que los bordes de la bobina sean rectos y lisos al enrollar. Es fácil actuar la máquina de bobina de la hoja del transformador a través de una pantalla táctil.
Componentes principales de la máquina de bobina de la hoja del transformador BRJ1400-2
1. Marco principal
2. Unidad de enrrollamiento
3. Decoiler de la hoja
4. Decoiler del aislamiento
5. alimentador de Fin-relleno de la tira
6. Sistema de limpieza
7. Cortar el sistema
8. Sistema que quita las rebabas de la hoja
9. Sistema de la alineación del borde
10. Unidad de la soldadura automática
11. Sistema de control electrónico
12. Sistema neumático
Parámetros técnicos de la máquina de bobina de la hoja del transformador BRJ1400-2
Las especificaciones estándar típicas de la máquina de bobina de la hoja del transformador BRJ1400-2 se muestran abajo, sin embargo éstos se pueden modificar fácilmente por requerimiento.
| Anchura de la hoja: | 200 ~ 1,400m m |
| Bobina herida máxima OD.: | 1,000m m |
| Forma de la bobina de la herida: | oval, redondo y rectangular, etc. |
| Conductor Foil Material: | Cobre o aluminio |
| Conductor máximo Material OD.: | 1,000m m |
| Identificación de Material del conductor: | 500m m |
| Número de Decoiler de la hoja: | 2 PC |
| Diámetro de Decoiler de la hoja: | gama ajustable 400 ~ 520m m |
| Max. Coil Weight: | 2,000KG |
| Tamaño de enrrollamiento del mandril: | 80×80×1750 milímetro |
| Modo de soldadura: | TIG |
| Cortar modo: | Esquileo eléctrico del disco |
| Número de Decoiler del aislamiento: | 2 PC |
| Aislamiento máximo OD material.: | 400m m |
| Identificación material de aislamiento: | 76m m |
| alimentador de Fin-relleno de la tira: | 8 PC |
| Sistema de la alineación del borde: | Detección fotoeléctrica |
| Sistema de control electrónico: | PLC |
| Interfaz de usuario: | pantalla táctil 10inch (254m m) |
| Contando las vueltas se extienden: | 0 - 9999,9 |
| Peso total: | 8000Kg |
| Dimensión (L*W*H) | 5800*2850*2500m m |
Higo 1: La vista lateral de la máquina de bobina de la hoja del transformador
Higo 2: La opinión trasera de la máquina de bobina de la hoja del transformador
