Tensión del transformador de la máquina de TIG Dry Type Foil Winding baja
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre: | máquina de bobina de la hoja del transformador | Uso: | fabricación de la bobina del transformador |
|---|---|---|---|
| Grueso de la hoja del Cu: | 0.2 - 2.0m m | Grueso de la hoja de Al: | 0.3 - 3.0m m |
| Anchura máxima de la hoja: | 1200 mm | color: | de acuerdo a lo pedido |
| Poder del motor de bobina: | 15KW | Velocidad del viento máxima: | 18rpm |
| Resaltar: | TIG Foil Winding Machine Transformer,Tipo seco transformador de la máquina de bobina de la hoja,Tipo seco máquina de la devanadera del transformador |
||
Máquina de bobinado de lámina de transformador de tipo seco de soldadura TIG que fabrica núcleo de transformador

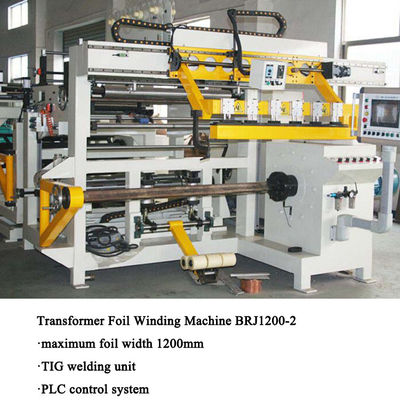

Descripciónde la máquina de bobinado de láminas de transformador BRJ1200-2
La máquina bobinadora de láminas de transformador de bajo voltaje BRJ1200-2 se utiliza principalmente para bobinar láminas de cobre o aluminio con un ancho máximo de 1200 mm.La máquina de bobinado de láminas de transformador cuenta con un motor de bobinado de 15kw para accionar el cabezal de la máquina para bobinar láminas.La unidad de soldadura TIG se adopta en la máquina bobinadora de láminas de transformador para soldar láminas y barras colectoras juntas.Con dos desenrolladores de láminas y dos desenrolladores de papel aislante, la máquina bobinadora de láminas para transformadores puede manejar una o dos capas de lámina y una o dos capas de papel aislante.Se adoptan sensores fotoeléctricos en la máquina de bobinado de láminas de transformador para asegurar que el borde de la lámina esté limpio cuando se enrolla.El sistema de control de la máquina bobinadora de láminas de transformador se basa en PLC, que puede controlar la máquina con precisión.La interfaz de pantalla táctil hace que las operaciones sean fáciles e intuitivas al operar la máquina bobinadora de láminas de transformador.
Componentes principalesde la máquina de bobinado de láminas de transformadorBRJ1200-2
- Marco principal,
- unidad de bobinado,
- Desenrollador de láminas,
- Desbobinador de aislamiento,
- Alimentador de tiras de llenado final,
- sistema de limpieza,
- sistema de corte,
- Sistema de desbarbado de láminas,
- Sistema de alineación de bordes,
- unidad de soldadura TIG,
- Sistema de control electrónico
- Sistema neumático
Parámetros técnicosde la máquina de bobinado de láminas de transformador BRJ1200-2
Las especificaciones estándar típicas de la máquina bobinadora de láminas de transformador BRJ1000-2 se muestran a continuación, sin embargo, estas pueden modificarse fácilmente según se solicite.
| Ancho máximo de lámina: | 1.200 mm |
| Bobina herida máxima: | 1000 mm |
| Forma de bobina herida: | óvalo, círculo y rectangular, etc. |
| Material conductor: | Cobre o Aluminio |
| Espesor de lámina de aluminio mín.y máx.: | 0,3 - 3,0 mm |
| Espesor de la lámina de cobre mín.y máx.: | 0,2 - 2,0 mm |
| Diámetro exterior máximo del material del conductor: | 1000 mm |
| Identificación del material conductor: | 500 mm |
| Diámetro del desbobinador del conductor: | rango ajustable 400-520 mm |
| Energía de bobinado: | 15KW |
| Velocidad máxima de bobinado: | 20 rpm |
| Modo de soldadura: | TIG |
| Modo de corte: | cizalla rodante |
| Interfaz de usuario: | Pantalla táctil de 10 pulgadas (254 mm) |
| Rango de vueltas de conteo: | 0 - 9999.9 |
FIG 1: Vista lateral de la máquina de bobinado de láminas de transformador
Fig. 2: Vista posterior de la máquina bobinadora de láminas de transformador BRJ1200-2
