| Nombre de producto: | máquina de bobina de la hoja del transformador | Función: | bobina de enrrollamiento del transformador |
|---|---|---|---|
| Anchura de la hoja: | máximo 200m m | Grueso de la hoja: | máximo 3m m |
| Poder del motor: | 4KW | Decoiler: | Uno |
| Color: | RAL9002 | Garantía: | 12 meses |
| Alta luz: | Soldadora fría de presión del STT 3m m,devanadera de la tira del cobre de la anchura de 200m m,60 soldadora fría de presión de la RPM 4kw |
||
Máquina de bobina de una sola capa de la hoja del transformador de la tira del cobre de la anchura de la soldadura en frío 200m m
Información general de la máquina de bobina de la hoja del transformador BRJ200
La máquina de bobina de cobre de una sola capa de la hoja del transformador de la tira BRJ200 se utiliza principalmente a enrollar bobinas pequeñas de la hoja. La máquina de bobina de la hoja del transformador se proporciona la unidad de la soldadura en frío para aunar la tira de cobre o de aluminio con la barra de distribución. La máquina de bobina de la hoja del transformador también se proporciona un sistema del molde de soldadura, el número total de los moldes de soldadura es seis pedazos. Los moldes de soldadura se proporcionan según el grueso máximo y mínimo de la barra de distribución y de la hoja. Los motores servos se utilizan para garantizar la precisión de la mudanza de la hoja, que también garantizan la posición correcta de la soldadura. Es muy fácil actuar la máquina de bobina de la hoja del transformador.
Componentes principales de la máquina de bobina de la hoja del transformador
1. Capítulo
2. Decoiler de la hoja
3. Rodillos
4. Motor servo
5. Decoiler del aislamiento
6. Sistema correcto
7. Unidad de soldadura de la prensa fría
8. Sistema neumático
9. Gabinete de control eléctrico
10. Pedal del pie
Parámetros técnicos
Las especificaciones estándar típicas de la máquina de bobina de la hoja del transformador BRJ200 se muestran abajo, sin embargo la máquina se puede también fabricar por requerimiento.
| Anchura máxima de la hoja: | 200m m |
| Bobina herida máxima OD. : | 600m m |
| Forma de la bobina de la herida: | Ronda, óvalo y rectángulo |
| Conductor Material: | Tira de cobre o de aluminio |
| Grueso de la hoja del Cu: | 0.2-2.0m m |
| Al Foil Thickness: | 0.3-3.0m m |
| Identificación material de la hoja: | 500m m |
| Hoja OD material.: | ≤ 1000m m |
| Cantidad de Decoiler de la hoja: | 1 PC |
| Longitud de Decoiler de la hoja: | 250m m |
| Gama de extensión de Decoiler de la hoja: | 420~520m m |
| Max Coil Weight: | 1000kg |
| Rectificación de modo: | Detección fotoeléctrica |
| Bobina de papel OD del aislamiento.: | ≤ 400m m |
| Identificación de papel de la bobina del aislamiento: | 76m m |
| Anchura de Decoiler del aislamiento: | 250m m |
| Gama de extensión de Decoiler del aislamiento: | 73~78m m |
| Velocidad del viento: | 0~60 RPM |
| Poder del motor principal: | 4kw |
| Sistema de control: | PLC |
| Interfaz de la operación: | Pantalla táctil |

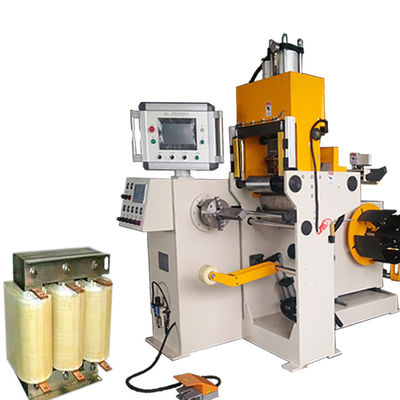

Higo 1: Máquina de bobina de la hoja del transformador BRJ200 a la vista
Higo 2: Opinión de la parte posterior de la máquina de bobina de la hoja del transformador BRJ200
