Datos del producto:
Pago y Envío Términos:
|
| Nombre: | máquina de bobina de la hoja del transformador | uso: | fabricación de la bobina del transformador |
|---|---|---|---|
| Grueso de la hoja del Cu: | 0.2 - 2.0m m | Grueso de la hoja de Al: | 0.3 - 3.0m m |
| Poder del motor: | 5.5kw | Velocidad del viento: | 35RPM |
| Decoiler de la hoja: | 1 SISTEMA | decoiler del aislamiento: | sistema 2 |
| Resaltar: | máquina de bobina voladiza de bobina de la hoja 5.5kw,devanadera de bobina de cobre voladiza 35rpm,máquina de bobina de bobina de la hoja del transformador 35rpm |
||
Las ventas directas de la fábrica revisten la máquina de bobina con cobre voladiza de la hoja del transformador de la devanadera de la tira
Descripción de la máquina de bobina de la hoja del transformador
La máquina de bobina voladiza de la hoja del transformador XB-BRJ300 es un equipo de enrrollamiento especial para enrollar la pequeña bobina del transformador y otros productos similares. La máquina de bobina de la hoja del transformador puede enrollar la tira de cobre o de aluminio con la anchura máxima 300m m. La máquina de bobina de la hoja del transformador puede manejar una capa de hoja y uno o dos capas de papel del aislamiento. Esta clase de máquina de bobina de la hoja del transformador se proporciona el sistema de control del PLC, que puede hacer el funcionamiento de máquina automáticamente según la entrada de los parámetros.
Componentes principales de la máquina de bobina de la hoja del transformador
1. Marco principal
2. Decoiler de la hoja
3. Presionar el rodillo
4. Unidad de enrrollamiento
5. Decoiler del aislamiento
6. Sistema de la alineación del borde
7. Unidad automática de la soldadura en frío
8. Unidad neumática
9. Sistema de control eléctrico
10. Pedal del pie
Parámetros técnicos de la máquina de bobina de la hoja del transformador XB-BRJ300
Las especificaciones estándar típicas de la máquina de bobina de la hoja del transformador XB-BRJ300 se muestran abajo, sin embargo éstos se pueden modificar por requerimiento.
| Max Foil Material Width: | 300m m |
| Max. Axial Length (alambre de ventaja incluyendo): | 450m m |
| Bobina acabada OD. : | 600m m |
| Forma de la bobina: | Ronda, óvalo y rectángulo etc. |
| Conductor Foil Material: | De cobre o de aluminio |
| Grueso de la hoja del Cu: | 0.2-2.0m m |
| Al Foil Thickness: | 0.3-3.0m m |
| Identificación material de la hoja: | ≤ 500m m |
| Hoja OD material.: | ≤ 1000m m |
| Número de Decoiler de la hoja: | 1 PC |
| Gama de extensión de Decoiler de la hoja: | 420-520m m |
| Max Coil Weight: | 750kg |
| Modo de control de unidad de limpieza: | neumático |
| Número de Decoiler del aislamiento: | 1 PC |
| Bobina de papel OD del aislamiento.: | ≤ 400m m |
| Identificación de papel de la bobina del aislamiento: | 76m m |
| Anchura de Decoiler del aislamiento | 350m m |
| Eje de papel de Decoiler del aislamiento: | Extensible (neumático ábrase/la acción cercana) |
| Velocidad del viento: | 0~35 RPM |
| Poder de enrrollamiento: | 5.5kw |
| Tipo programado: | PLC |
| Interfaz de la operación: | Pantalla táctil |
| Cuenta de la gama de la vuelta: | 0 - 9999,9 |

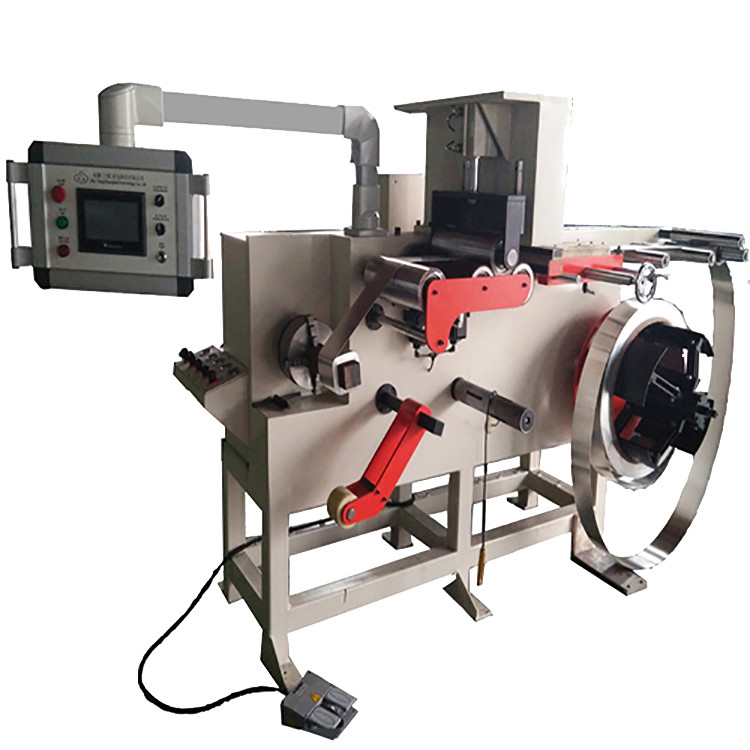

Higo 1: Máquina de bobina de la hoja del transformador XB-BRJ300 a la vista

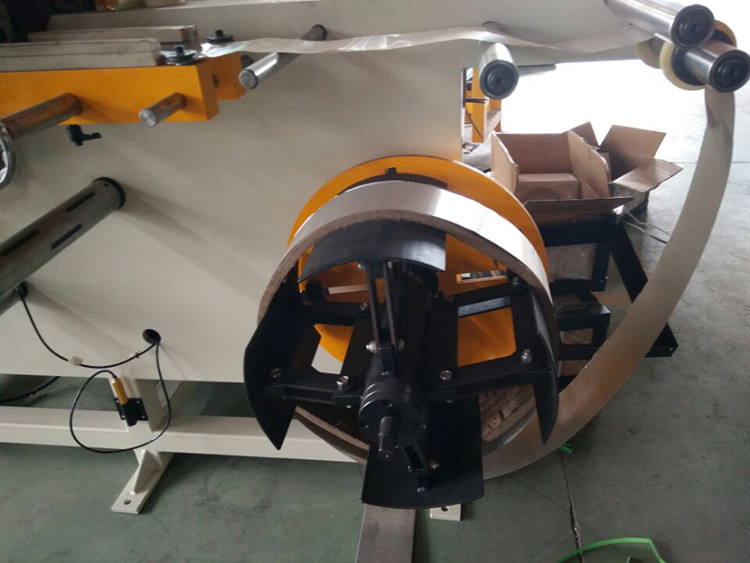

Higo 2: Decoiler de la hoja de la máquina de bobina de la hoja del transformador XB-BRJ300
