Datos del producto:
Pago y Envío Términos:
|
| Nombre: | máquina de bobina de la hoja del transformador | Uso: | bobina de enrrollamiento de la tira |
|---|---|---|---|
| Motor de bobina: | 22kW | Velocidad del viento: | 18 RPM |
| Grueso de la tira del Cu: | 0.2 - 2.0m m | Grueso de la tira del Al: | 0.3 - 3.0m m |
| Unidad que quita las rebabas: | 2 sistemas | Unidad de limpieza: | 2 sistemas |
| Resaltar: | máquina de bobina de la hoja del transformador de la baja tensión de 18 RPM,devanadera de bobina del transformador de 18 RPM,Máquina de bobina de la hoja del transformador del STT 22kw |
||
Máquina de bobina automática de la hoja del transformador de la baja tensión del equipo de la industria de la electricidad
Descripción de la máquina de bobina de la hoja del transformador BRJ1400-2
La máquina de bobina de la hoja del transformador del LV BRJ1400-2 se utiliza principalmente para enrollar el tipo seco bobinas de la hoja del transformador y otros productos similares de la baja tensión. El conductor de la hoja puede ser tira de cobre o de aluminio. Esta clase de máquina de bobina de la hoja del transformador puede manejar uno o dos capas de conductor de la hoja y uno o dos capas de material de aislamiento, tales como papel o material similar. La máquina de bobina de la hoja del transformador puede enrollar la hoja con la anchura máxima 1400m m. Con la soldadora y el refrigerador de TIG, la máquina de bobina de la hoja del transformador puede soldar con autógena la hoja con la barra de distribución junta. La alineación automática del borde de la hoja se asegura de que los bordes de la bobina sean rectos y lisos al enrollar. El sistema de control se basa en el PLC. Es fácil actuar la máquina de bobina de la hoja del transformador a través de una pantalla táctil.
Componentes principales de la máquina de bobina de la hoja del transformador BRJ1400-2
1. Marco principal
2. Unidad de enrrollamiento
3. Decoiler de la hoja
4. Decoiler del aislamiento
5. alimentador de Fin-relleno de la tira
6. Sistema de limpieza
7. Cortar el sistema
8. Sistema que quita las rebabas de la hoja
9. Sistema de la alineación del borde
10. Unidad de la soldadura automática
11. Sistema de control electrónico
12. Sistema neumático
Parámetros técnicos de la máquina de bobina de la hoja del transformador BRJ1400-2
Las especificaciones estándar típicas de la máquina de bobina de la hoja del transformador BRJ1400-2 se muestran abajo, sin embargo, la máquina se puede también fabricar por requerimiento.
| Longitud axial (anchura de la hoja): | 1,400m m |
| Coil OD de Max. Finished.: | 1,000m m |
| Forma acabada de la bobina: | oval, redondo y rectangular, etc. |
| Conductor Foil Material: | Cobre o aluminio |
| Conductor Material OD.: | 1,000m m |
| Identificación de Material del conductor: | 500m m |
| Número de Decoiler de la hoja: | 2 PC |
| Diámetro de Decoiler de la hoja: | gama ajustable 400-520m m |
| Max. Coil Weight: | 2,500KG |
| Tamaño de enrrollamiento del mandril: | 80×80×1750 milímetro |
| Modo de soldadura: | TIG |
| Cortar modo: | Esquileo eléctrico del disco |
| Número de Decoiler del aislamiento: | 2 PC |
| Aislamiento máximo OD material.: | 400m m |
| Identificación material de aislamiento: | 76m m |
| alimentador de Fin-relleno de la tira: | 8 PC |
| Sistema de la alineación del borde: | Detección fotoeléctrica |
| Sistema de control electrónico: | PLC |
| Interfaz de usuario: | pantalla táctil 10inch (254m m) |
| Contando las vueltas se extienden: | 0 - 9999,9 |
| Peso total: | 8000Kg |
| Dimensión (L*W*H) | 5800*2850*2500m m |

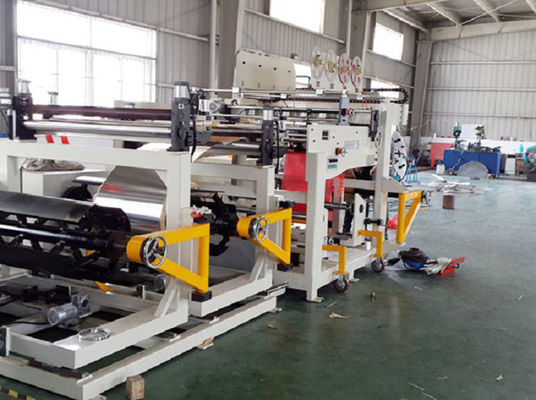

Higo 1: Vista delantera de la máquina de bobina de la hoja del transformador BRJ1400-2

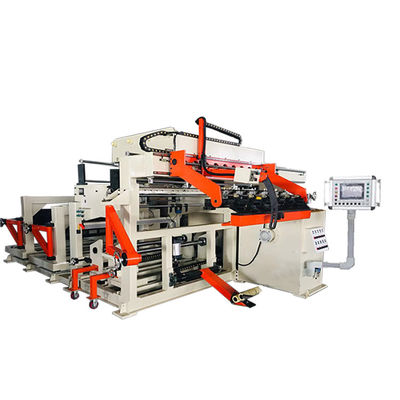

Higo 2: Opinión de la parte posterior de la máquina de bobina de la hoja del transformador BRJ1400-2
