Datos del producto:
Pago y Envío Términos:
|
| Nombre: | máquina de bobina de la hoja del transformador | uso: | bobina de enrrollamiento de la tira |
|---|---|---|---|
| poder giratorio: | 15KW | Velocidad giratoria: | 20 RPM |
| Grueso de la hoja del Cu: | 0.2 - 2.0m m | Grueso de la hoja de Al: | 0.3 - 3.0m m |
| Color: | Adaptable | Garantía: | 1 año |
| Resaltar: | Máquina de bobina de aluminio de la hoja del lv de la tira,máquina de bobina automática de 20 RPM lv,máquina de bobina de la hoja de 15kw TIG Process lv |
||
Máquina de bobina automática de la hoja del transformador de TIG Process Aluminium Strip Winder LV
Descripción de la máquina de bobina de la hoja del transformador BRJ1200-2
La máquina de bobina de la hoja del transformador del LV BRJ1200-2 se proporciona el motor 15kw para conducir la soldadora del eje de enrrollamiento y de TIG para la hoja de soldadura con la barra de distribución junta. Esta clase de máquina de bobina de la hoja del transformador puede enrollar la hoja de cobre con la barra de distribución de cobre junta y el papel de aluminio con la barra de distribución de aluminio junto. Dos pedazos de decoilers de la hoja y de dos decoilers del aislamiento se proporcionan para la máquina de bobina de la hoja del transformador. Los sensores fotoeléctricos se utilizan en la máquina de bobina de la hoja del transformador para asegurarse de que el borde de la hoja está aseado al enrollar. En la máquina de bobina de la hoja del transformador, presionando los rodillos se utilizan para hacer la hoja no reversa cuando la máquina para el enrollar. El sistema de control de la máquina de bobina de la hoja del transformador se basa en el PLC, que puede controlar la máquina exacto. El interfaz de la pantalla táctil hace la operación muy fácil e intuitiva al actuar la máquina de bobina de la hoja del transformador.
Componentes principales de la máquina de bobina de la hoja del transformador
Marco principal, unidad de la bobina, decoiler de la hoja, decoiler del aislamiento, alimentador de la tira del Fin-terraplén, sistema de limpieza, sistema del corte, sistema de la hoja sistema, de la alineación del borde que quitan las rebabas, unidad de la soldadura automática, sistema de control electrónico y sistema neumático, etc.
Parámetros técnicos de la máquina de bobina de la hoja del transformador BRJ1200-2
Las especificaciones estándar típicas de la máquina de bobina de la hoja del transformador BRJ1000-2 se muestran abajo, sin embargo éstos se pueden modificar fácilmente por requerimiento.
| Longitud axial (anchura de la hoja): | 1,200m m |
| Máximo OD. de la bobina acabada: | 1,000m m |
| Identificación máxima de la bobina acabada: | 130m m |
| Forma acabada de la bobina: | óvalo, círculo y rectangular, etc |
| Conductor Foil Material: | Cobre o aluminio |
| Grueso de la hoja mínimo y máximo (aluminio): | 0.3 - 3,0 milímetros |
| Grueso de la hoja mínimo y máximo (cobre): | 0.2 - 2,0 milímetros |
| Conductor Foil Material OD.: | 1,000m m |
| Identificación de Foil Material del conductor: | 500m m |
| Conductor Decoiler Diameter: | gama ajustable 400-520m m |
| Poder de enrrollamiento: | 15KW |
| Velocidad del viento: | 20 RPM |
| Modo de soldadura: | TIG |
| Cortar modo: | Esquileo rodante eléctrico |
| Eje de Decoiler del aislamiento: | Extensible (neumático ábrase/la acción cercana) |
| alimentador de la tira del Fin-terraplén: | 8 PC |
| Sistema de la alineación del borde: | Desviación de rectificación automática de la detección fotoeléctrica |
| Precisión de la rectificación: | ±0.5mm |
| Interfaz de usuario: | pantalla táctil 10inch (254m m) |
| Contando las vueltas se extienden: | 0 - 9999,9 |

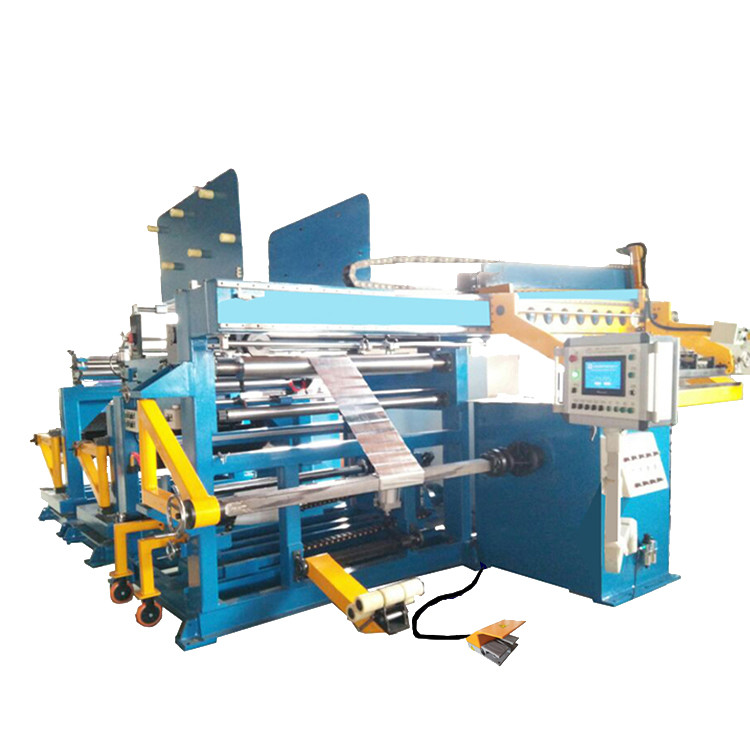

Higo 1: Vista delantera de la máquina de bobina de la hoja del transformador BRJ1200-2

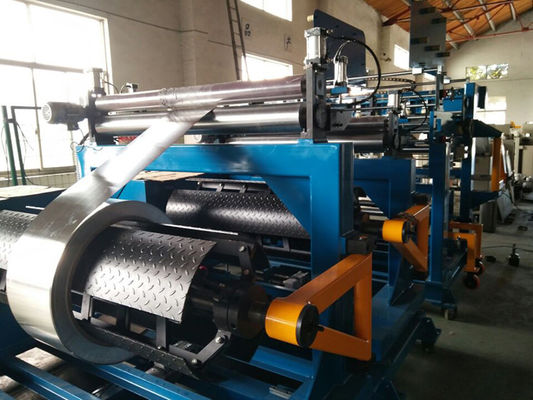

Higo 2: Vista lateral de la máquina de bobina de la hoja del transformador BRJ1200-2
