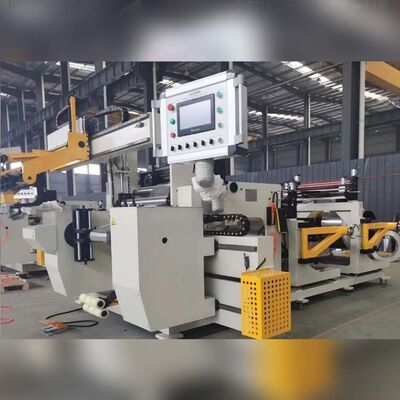

Bobinadora Automática de Bobinas de Reactor BRJ800-2-2 Máquina Enrolladora de Lámina de Cobre y Aluminio
1. Descripción General del Producto
BRJ800-2-2 Máquina Enrolladora Automática de Lámina de Cobre es un equipo de bobinado de alta precisión de grado industrial especialmente diseñado para bobinar bobinas de reactor, bobinas de transformador y varios productos de bobinas de inductancia de bajo y medio voltaje. Optimizada para la producción en masa industrial, esta máquina enrolladora de lámina de doble mandril admite el bobinado simultáneo de lámina de doble capa y papel aislante, compatible con el procesamiento de lámina de cobre y aluminio. Equipada con un sistema profesional de soldadura TIG y un sistema de control inteligente PLC, ofrece una operación estable, alta uniformidad de bobinado y una eficiencia de producción excepcional, ampliamente aplicada en equipos de energía, nueva energía, ingeniería eléctrica e industrias relacionadas.A diferencia de los dispositivos de bobinado de función única ordinarios, la enrolladora de bobinas de reactor BRJ800-2-2 presenta dos desbobinadores de lámina y dos desbobinadores de aislamiento, lo que permite el moldeo de una sola vez de lámina conductora de doble capa y estructura aislante. Con arranque suave, operación fluida y alta salida de torque, la máquina enrolladora de lámina evita eficazmente la deformación de la lámina, la dislocación del bobinado y los defectos de capa suelta, asegurando una calidad de bobina consistente para la producción en lotes.
-
Amplia Compatibilidad y Personalización: Admite anchos de lámina de 200 mm a 800 mm, compatible con formas de bobina redondas, rectangulares y ovaladas. Se adapta a lámina de cobre de 0.2~2.0 mm y lámina de aluminio de 0.3~3.0 mm, satisfaciendo diversos requisitos de producción de bobinas.
-
Control Inteligente de Precisión: Equipado con un sistema de control totalmente automático PLC y un sistema de alineación de bordes fotoeléctrico, logrando un posicionamiento preciso y un bobinado sin errores. El rango de conteo cubre 0~9999.9 vueltas, asegurando un control preciso de las vueltas de bobinado.
-
Operación Estable y Duradera: El motor de bobinado de alta potencia de 11KW proporciona una salida de torque alta y estable. La máquina funciona de manera fluida con arranque suave y regulación de velocidad estable (0~24 rpm), sin vibraciones ni paradas repentinas, protegiendo los materiales de lámina contra daños.
-
Sistema Integrado de Soldadura TIG: El dispositivo profesional de soldadura TIG incorporado garantiza una soldadura firme, suave y hermosa de los terminales de la bobina, sin soldadura virtual ni desbordamiento de soldadura, garantizando una excelente conductividad eléctrica de las bobinas terminadas.
-
Estructura Industrial de Servicio Pesado: Admite un peso máximo de bobina de hasta 1000 KG, con una estructura mecánica mejorada para resistencia a altas cargas, adecuada para producción industrial continua a largo plazo.
3. Especificaciones Técnicas Completas
A continuación se presentan los parámetros técnicos estándar de la máquina enrolladora automática de lámina BRJ800-2-2. Se encuentran disponibles tamaños, velocidades y configuraciones funcionales personalizadas para satisfacer las necesidades de producción personalizadas.
|
Artículo
|
Parámetros Técnicos
|
|
Modelo del Producto
|
BRJ800-2-2
|
|
Material de Lámina Aplicable
|
Lámina de Cobre, Lámina de Aluminio
|
|
Rango de Ancho de Lámina
|
200mm ~ 800mm
|
|
Espesor de Lámina de Cobre
|
0.2mm ~ 2.0mm
|
|
Espesor de Lámina de Aluminio
|
0.3mm ~ 3.0mm
|
|
Diámetro Exterior de Bobina Terminada (Máx.)
|
Ø800mm
|
|
Forma de Bobina
|
Redonda, Rectangular, Ovalada
|
|
Diámetro Interior del Material de Lámina
|
Ø500mm
|
|
Diámetro Exterior del Material de Lámina (Máx.)
|
Ø1000mm
|
|
Cantidad de Desbobinadores de Lámina
|
2 Juegos (Ø480~520mm)
|
|
Cantidad de Desbobinadores de Aislamiento
|
2 Juegos
|
|
Peso Máximo de Bobina
|
1000KG
|
|
Potencia del Motor
|
11KW
|
|
Rango de Velocidad de Bobinado
|
0 ~ 24rpm
|
|
Sistema de Soldadura
|
Soldadura TIG
|
|
Sistema de Posicionamiento
|
Alineación de Bordes Fotoeléctrico
|
|
Sistema de Control
|
Control Inteligente PLC
|
|
Rango de Conteo
|
0 ~ 9999.9 Vueltas
|
4. Escenarios de Aplicación
La máquina enrolladora automática de bobinas de reactor BRJ800-2-2 está construida profesionalmente para la producción de bobinas de lámina de tamaño mediano y grande, ampliamente utilizada en la fabricación de bobinas de reactor y otros componentes eléctricos. Es el equipo de procesamiento preferido para fábricas de fabricación eléctrica, empresas de equipos de energía y líneas de producción de la industria de nueva energía, adecuado tanto para producción personalizada de lotes pequeños como para producción en masa estandarizada a gran escala.
5. Ventajas del Producto
En comparación con los equipos de bobinado manuales y de estación única tradicionales, esta máquina enrolladora industrial de lámina tiene ventajas competitivas obvias: integra alimentación, bobinado, posicionamiento y soldadura en una sola máquina, ahorrando pasos de operación manual y reduciendo los costos de mano de obra. El control inteligente PLC realiza la operación automática de todo el proceso, con baja tasa de fallas y alta consistencia de producción. La estructura de bobinado estable de alto torque asegura un bobinado de bobina compacto y ordenado, sin huecos ni deformaciones, mejorando efectivamente el rendimiento eléctrico y la vida útil de las bobinas terminadas.
Meta Descripción
Bobinadora automática de bobinas de reactor BRJ800-2-2, máquina enrolladora de lámina de cobre y aluminio de doble mandril con soldadura TIG, control PLC, velocidad de 0-24 rpm, carga máxima de 1000 KG. Equipo de bobinado de bobinas de lámina industrial personalizado para bobinas de reactor y transformador.
