Datos del producto:
Pago y Envío Términos:
|
| Nombre: | máquina de bobina de la hoja | uso: | bobinas de enrrollamiento de la hoja |
|---|---|---|---|
| Grueso de la tira del Cu: | 0.2 - 2.0m m | Grueso de la tira del Al: | 0.3 - 3.0m m |
| Soldadura: | soldadura fría de la prensa | Molde de soldadura: | 6 PC |
| Color: | Por requerimiento | Garantía: | 12 meses |
| Resaltar: | Máquina de bobina automática de alambre de la prensa fría,pequeña máquina de bobina del transformador de 3.0m m,Cobre automático del conductor de la máquina de bobina de alambre del STT |
||
Máquina de bobina de soldadura de la hoja del cobre del conductor de la prensa fría automática
Descripción de la máquina de bobina de cobre de la hoja BRJ200
La máquina de bobina de cobre de soldadura de la hoja de la prensa fría automática BRJ200 es un reactor o un transformador dedicado que hace el equipo. La clase de máquina de bobina de cobre de la hoja se puede utilizar para enrollar la hoja de cobre y papel de aluminio para hacer bobinas de la hoja del transformador o del reactor y otros productos similares. Con la unidad de soldadura de la prensa fría, la máquina de bobina de cobre de la hoja puede aunar la hoja y la barra de distribución. La máquina de bobina de cobre de la hoja se proporciona para separar el motor para enrollar la hoja, que garantiza la precisión de la bobina.
Componentes principales de la máquina de bobina de cobre de la hoja
1. Marco principal
2. Decoiler del conductor de la hoja
3. Rodillo
4. Unidad de enrrollamiento
5. Decoiler del aislamiento
6. Sensor fotoeléctrico
7. Unidad de soldadura de la prensa fría
8. Unidad neumática
Parámetros técnicos de la máquina de bobina de cobre de la hoja
Las especificaciones estándar típicas de la máquina de bobina de cobre de la hoja BRJ200 se muestran abajo, sin embargo, la máquina de bobina de cobre de la hoja se puede también fabricar por requerimiento.
| Anchura máxima de la hoja: | 200m m |
| Max. Axial Length (alambre de ventaja incluyendo): | 350m m |
| Bobina acabada OD. (excl. Barra de distribución): | Ø 600m m |
| Bobina acabada OD. (barra de distribución incluyendo): | Ø 700m m |
| Forma acabada de la bobina: | Círculo, óvalo y rectángulo etc. |
| Conductor Material: | Tira de cobre o de aluminio |
| Grueso de la hoja del Cu: | 0,2 ~ 2.0m m |
| Al Foil Thickness: | 0,3 ~ 3.0m m |
| Identificación material de la hoja: | Ø 500m m |
| Hoja OD material.: | Ø 1000m m, máximo |
| Número de Decoiler de la hoja: | PC 1 |
| Longitud de Decoiler de la hoja: | 250m m |
| Gama de extensión de Decoiler de la hoja: | Ø 420-520m m |
| Peso máximo de la bobina: | 750kg |
| Rectificación de modo: | Detección fotoeléctrica |
| Número de papel de Decoiler del aislamiento: | 1set |
| Bobina de papel OD del aislamiento.: | Ø 400m m, máximo |
| Identificación de papel de la bobina del aislamiento: | Ø 76m m |
| Anchura de Decoiler del aislamiento | 250m m |
| Eje de papel de Decoiler del aislamiento: | Extensible (neumático ábrase/la acción cercana) |
| Velocidad del viento: | 0 ~ 60RPM |
| Poder de enrrollamiento del motor servo: | 5.5kw |
| Dispositivo de soldadura: | Soldadura en frío |
| Tipo programado: | PLC |
| Interfaz de la operación: | Pantalla táctil |

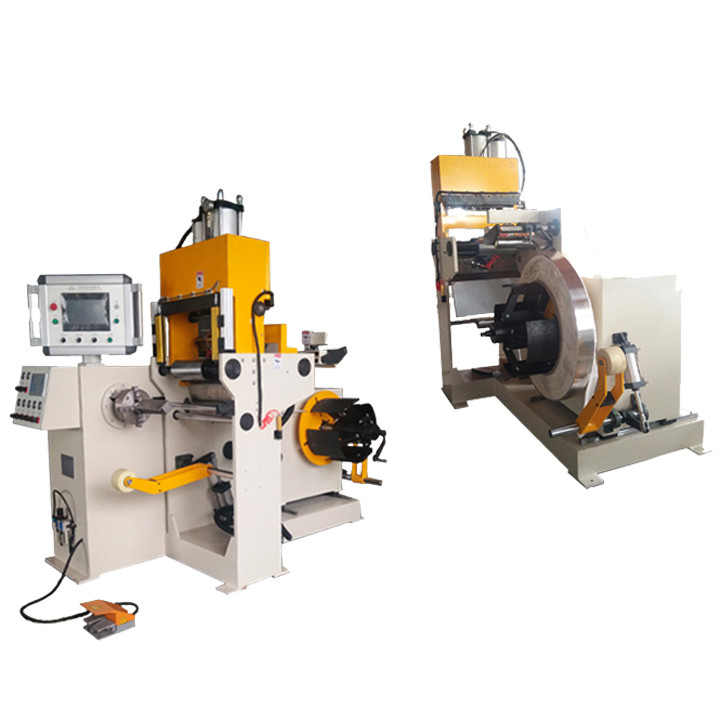

Higo 1: Máquina de bobina de cobre de la hoja BRJ200 a la vista
Higo 2: Opinión de cobre de la parte posterior de la máquina de bobina de la hoja BRJ200
