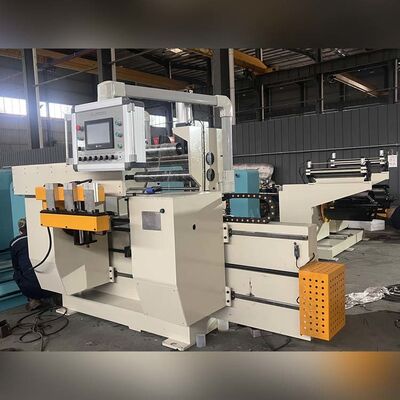

BRJ600-2-2 Reactor de dobles decoilers de papel de cobre máquina de cuerda de papel de cobre
ElMáquina para enrollar hojas de cobre BRJ600-2-2Es una solución de alto rendimiento, de calidad profesional, diseñada específicamente para enrollar bobinas de reactor de alta precisión.con una capacidad de carga de más de 10 kW, esta versátil máquina enrolla de manera eficiente capas simples o dobles de papel de cobre y aluminio.Diseñado para una alta eficiencia, el sistema dispone de un mecanismo de doble mandíbula que suje el núcleo de hierro de forma segura, permitiendo que la lámina del conductor se enrolle directamente en él.Sistema de automatización PLC y HMI (Touch Screen), la máquina de bobinado BRJ600-2-2 garantiza un funcionamiento sin problemas, un control preciso de la tensión y una productividad superior para los fabricantes de equipos eléctricos.
Características y ventajas clave
-
Disolventes de doble lámina:Maneja sin esfuerzo una o dos capas de papel de cobre o aluminio simultáneamente, duplicando su flexibilidad de producción.
-
Enrollamiento directo al núcleo:Los doble chucks sujetan el núcleo de hierro de forma segura, permitiendo que la lámina se enrolle directamente en el núcleo para bobinas más ajustadas y precisas.
-
El motor de accionamiento de doble servo:Proporciona un par y un control de velocidad ultra suaves, garantizando una calidad de enrollamiento uniforme en todas las capas.
-
Automatización avanzada:Equipado con una pantalla táctil intuitiva de 10 pulgadas HMI y control PLC para un fácil ajuste de parámetros y una alta automatización.
-
Unidad integrada de soldadura TIG:Cuenta con un sistema de soldadura TIG de alta calidad para un empalme de lámina sin fisuras y confiable.
-
Alineación del borde de precisión:Utiliza un sistema de detección fotoeléctrica para la corrección de borde en tiempo real, evitando la deriva del material.
Especificaciones técnicas
| Parámetro |
Detalles de las especificaciones |
| Modelo |
El BRJ600-2-2 |
| Rango de anchura del papel |
200 mm y 600 mm |
| Material del conductor |
El cobre (Cu) o el aluminio (Al) |
| espesor de la lámina de cobre |
0.2 mm 2.0 mm |
| espesor de la lámina de aluminio |
0.3 mm 3.0 mm |
| Diámetro exterior de la bobina terminada (OD) |
Ø800 mm |
| Peso de la bobina terminada |
1,000 kg |
| Cantidad de desenrolladores de papel |
2 piezas |
| Duración del descolador de papel / rango de expansión |
650 mm / Ø480 mm 520 mm |
| Identificación del material de la lámina / Max. |
Se trata de una muestra de las características de los productos. |
| Cuadro de ensamblaje de aislamiento Qty / ancho |
2 piezas / 650 mm (acción neumática) |
| Potencia del motor de cuerda |
11 kW |
| Velocidad de giro máxima |
26 rpm |
| Sistema de soldadura |
Soldadura integrada por TIG |
| Sistema de control y interfaz de usuario |
Control PLC con pantalla táctil de 10 pulgadas |
| Rango de recuento |
0 ¢ 9999,9 vueltas |
Nota:Las especificaciones enumeradas anteriormente son nuestras configuraciones estándar típicas.servicios de personalización, incluyendo colores de la máquina personalizados y modificaciones estructurales a medida, para satisfacer sus requisitos de producción específicos.
¿Por qué elegir el BRJ600-2-2 para su fabricación de reactores?
La máquina BRJ600-2-2 está construida para una durabilidad y precisión industriales.reduce significativamente el desperdicio de material y minimiza el tiempo de inactividadYa sea que esté fabricando transformadores de distribución, reactores o bobinas eléctricas de trabajo pesado, esta máquina ofrece la velocidad, precisión,y fiabilidad necesarias para mantenerse competitivos en el mercado mundial.
¿Buscas una solución personalizada de enrollamiento de papel?Póngase en contacto con nuestro equipo de ingeniería hoy para obtener soporte técnico y una cotización directa de fábrica.
