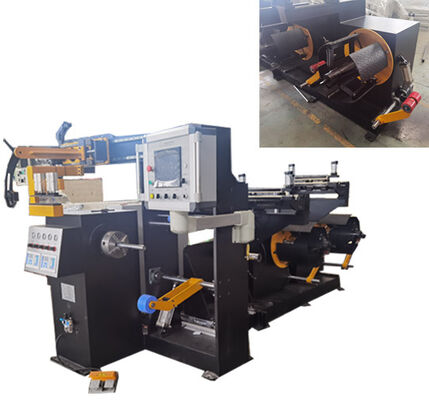

Máquina bobinadora automática de láminas para bobinas de transformadores con lámina de 300 mm de ancho y dos desenrolladores de láminas
Descripción general del producto de la máquina bobinadora de láminas BRJ300-2
Nuestra máquina bobinadora de láminas para transformadores totalmente automática está diseñada para el bobinado de alta precisión de bobinas de láminas para transformadores con un ancho de lámina de hasta 300 mm. La máquina bobinadora de láminas está equipada con desenrolladores de láminas dobles y desenrolladores de papel aislante dobles, lo que permite el bobinado sincrónico de dos capas de lámina y dos capas de papel aislante a la vez.
Utilizando tecnología avanzada de soldadura TIG, la máquina bobinadora de láminas garantiza uniones de láminas fuertes, limpias y altamente conductivas, lo que la hace ideal para fabricar bobinas de transformadores de baja y media tensión. Con su sistema de control inteligente, alto nivel de automatización y rendimiento estable, esta máquina bobinadora de láminas mejora significativamente la productividad, reduce los costos de mano de obra y garantiza una calidad de bobinado constante.
La máquina bobinadora de láminas es ampliamente utilizada por fabricantes de transformadores que buscan precisión, eficiencia y repetibilidad en la producción de bobinas de láminas.
Características clave de la máquina bobinadora de láminas BRJ300-2
* Ancho máximo de lámina de hasta 300 mm
* Bobinado simultáneo de dos capas de lámina y dos capas de papel aislante
* Sistema de soldadura TIG para mayor resistencia y conductividad de las uniones.
* PLC inteligente + control de pantalla táctil
* Precisión de control de alta tensión para un bobinado suave
* Sistema automático de alineación de bordes.
* Alta eficiencia de producción y reducción de la dependencia laboral.
* Adecuado para bobinado de láminas de cobre y aluminio.
Especificaciones técnicas de la máquina bobinadora de láminas BRJ300-2
| ARTÍCULO |
ESPECIFICACIÓN |
| Ancho máximo de lámina |
300 mm |
| Material de lámina |
Cobre / Aluminio |
| Grosor de la lámina |
0,2 - 3,0 mm |
| Ancho del papel aislante |
320 mm |
| Velocidad de bobinado |
0-35 rpm (regulación de velocidad de frecuencia variable) |
| Método de soldadura |
Soldadura TIG |
| Número de desenrollador de láminas |
2 juegos |
| Soporte de papel aislante |
2 juegos |
| Fuente de alimentación |
Trifásico 380V 50Hz (personalizable) |
Aplicaciones de la máquina bobinadora de láminas BRJ300-2
Esta máquina bobinadora automática de láminas está diseñada para fabricantes que producen:
* Transformadores de distribución
* Transformadores de potencia
* Transformadores tipo seco
* Transformadores de resina fundida
* Transformadores de energías renovables
* Bobinas de transformadores industriales y eléctricos.
Es especialmente adecuado para fábricas que buscan pasar del bobinado manual o semiautomático a una solución totalmente automatizada.
Principio de funcionamiento de la máquina bobinadora de láminas BRJ300-2
La máquina bobinadora de láminas alimenta dos rollos de lámina metálica desde desbobinadores independientes y al mismo tiempo suministra dos rollos de papel aislante.
Durante la operación:
1. La tensión de la lámina y el aislamiento se controla de forma independiente.
2. El sistema de alineación automática mantiene los materiales perfectamente centrados.
3. Las capas se enrollan sincrónicamente en el mandril según los parámetros preestablecidos.
4. Cuando se requiere unir láminas, la unidad de soldadura TIG realiza una soldadura precisa.
5. El sistema PLC controla la velocidad y las acciones.
Guía de selección: cómo elegir el modelo adecuado
Al seleccionar una máquina bobinadora de láminas, los clientes deben considerar lo siguiente:
1. Ancho máximo de lámina
Elija un modelo que cubra sus mayores requisitos de bobina de transformador.
Este modelo admite láminas de hasta 300 mm de ancho, ideal para la mayoría de bobinas de transformadores de bajo voltaje.
2. Número de capas de lámina
Si necesita mayor productividad y bobinado multicapa, la configuración de doble lámina proporciona una gran ventaja.
3. Tecnología de soldadura
La soldadura TIG se recomienda para clientes que requieren:
* Mayor conductividad eléctrica
* Uniones de soldadura más fuertes
* Superficie de soldadura más limpia
4. Volumen de producción
Para líneas de producción de transformadores medianas y grandes, un modelo completamente automático reduce drásticamente los costos de mano de obra y mejora la consistencia.
Nuestros ingenieros pueden proporcionar una configuración personalizada según sus requisitos.
¿Por qué elegir nuestra máquina?
* Más de 15 años de experiencia en la fabricación de equipos de bobinado.
* Máquinas exportadas a más de 30 países.
* Soporte de ingeniería personalizado
*Suministro rápido de repuestos
* Soporte técnico a largo plazo
Ayudamos a los fabricantes de transformadores a aumentar la capacidad de producción y al mismo tiempo garantizamos precisión, repetibilidad y confiabilidad.
Preguntas frecuentes
P1: ¿Puede la máquina enrollar papel de cobre y aluminio?
Sí. La máquina está diseñada para materiales de láminas de cobre y aluminio.
P2: ¿Se requiere capacitación del operador?
Sí, sin embargo, es muy fácil operar la máquina.
P3: ¿Se puede personalizar la máquina?
Sí. Se pueden personalizar el voltaje, el tamaño de la bobina, el tipo de mandril y funciones adicionales.
P4: ¿Qué método de soldadura se utiliza?
La máquina utiliza soldadura TIG, lo que proporciona uniones de soldadura fuertes y limpias.
P5: ¿Qué información se necesita para la cotización?
Por favor proporcione:
* Ancho y espesor máximo de lámina
* Diámetro interior y exterior de la bobina
* Altura de la bobina
Nuestros ingenieros recomendarán la solución más adecuada.
Obtenga una cotización hoy
¿Busca mejorar la eficiencia de producción de bobinas de su transformador?
Contáctenos ahora para recibir consulta técnica y un presupuesto personalizado.
