Máquina bobinadora automática de láminas de 200 mm con soldadura a presión en frío para la fabricación de bobinas de transformadores
Descripción general del producto
La máquina bobinadora automática de láminas de 200 mm está diseñada para la producción de bobinas de láminas de transformadores de alta precisión. Este tipo de máquina bobinadora de láminas puede manejar láminas de aluminio y cobre de hasta 200 mm de ancho e integra tecnología avanzada de soldadura por presión en frío para uniones confiables y libres de oxidación.Con control de tensión, posicionamiento de servo y programas de bobinado inteligentes, la máquina bobinadora de láminas mejora significativamente la eficiencia de producción, reduce la dependencia de la mano de obra y garantiza una calidad constante de la bobina. Es ideal para fabricantes de transformadores que buscan soldadura estable, bobinado uniforme y capacidad de producción escalable.
Causa: por qué los fabricantes necesitan el bobinado automático de láminas
Los fabricantes de transformadores enfrentan una presión cada vez mayor para mejorar la productividad, reducir la mano de obra y mantener una calidad constante del producto. Los métodos de bobinado tradicionales a menudo conducen a:
• Tensión y alineación inconsistentes de la bobina
• Baja confiabilidad de la soldadura y riesgo de oxidación.
• Altos costos laborales y dependencia del operador
• Velocidad de producción lenta y escalabilidad limitada
• Desperdicio de material debido a errores manuales
A medida que aumenta la demanda mundial de transformadores, las soluciones manuales o semiautomáticas ya no pueden cumplir con los requisitos de eficiencia y calidad.
Solución: cómo nuestra máquina resuelve estos desafíos
Nuestra máquina bobinadora automática de láminas proporciona una solución totalmente integrada:
• La soldadura a presión en frío garantiza uniones fuertes, libres de oxidación y sin daños por calor.
• El control de tensión garantiza un bobinado estable y uniforme
• El sistema PLC + Servo permite una precisión de bobinado programable
• La interfaz de pantalla táctil simplifica la operación y reduce el tiempo de capacitación
• La alta automatización reduce el costo laboral y aumenta la producción.
El resultado: mayor productividad, calidad de bobina estable y retorno de la inversión más rápido.
Presupuesto
| ARTÍCULO |
ESPECIFICACIÓN |
| Material de lámina |
Cobre / Aluminio
|
| Ancho máximo de lámina |
200 mm |
| Grosor de la lámina |
0,2 - 3,0 mm |
| Método de soldadura |
Soldadura a presión en frío |
| Velocidad de bobinado |
0 - 60 rpm (regulación de velocidad de frecuencia variable) |
| Control de tensión |
Tensión constante |
| Sistema de control |
PLC + Pantalla Táctil |
| Fuente de alimentación |
trifásico 380V 50Hz |
Solicitud
Esta máquina es ampliamente utilizada en la producción de:
• Transformadores de distribución
• Transformadores de potencia
• Transformadores tipo seco
• Bobinas del reactor
• Bobinas de equipos eléctricos
Adecuado para fábricas de transformadores, fabricantes de OEM y talleres de procesamiento de bobinas en todo el mundo.
Cómo funciona
1. Carga de lámina
Se carga papel de cobre o aluminio en el desenrollador y se alinea automáticamente.
2. Control automático de tensión
El sistema mantiene una tensión constante de la lámina para evitar arrugas y deformaciones.
3. Bobinado de precisión
Los servomotores controlan el proceso de bobinado con parámetros programables.
4. Soldadura a presión en frío
Los extremos de la lámina se sueldan mediante soldadura a presión en frío, lo que garantiza conexiones fuertes y confiables sin impacto térmico.
5. Aislamiento de capas
El material aislante se enrolla entre capas.
6. Salida de bobina terminada
La bobina terminada se retira y queda lista para la siguiente etapa de producción.
Cómo elegir el modelo correcto
Al seleccionar una máquina bobinadora de láminas, considere:
1. Requisito de ancho de lámina
Confirme el ancho máximo de la lámina (200 mm para este modelo).
2. Volumen de producción
Una mayor producción requiere mayor automatización y velocidad.
3. Fiabilidad de la soldadura
La soldadura a presión en frío es ideal para la producción estable de bobinas de transformadores.
4. Nivel de automatización
Las máquinas completamente automáticas reducen el costo de mano de obra y garantizan la coherencia.
5. Necesidades de personalización
El voltaje, los estándares de seguridad y el software se pueden personalizar para su país.
Si no está seguro de qué modelo se adapta a sus necesidades, nuestros ingenieros pueden recomendarle la mejor configuración.
Preguntas frecuentes
P1: ¿Qué materiales puede procesar la máquina?
Admite láminas de cobre y aluminio utilizadas en la producción de bobinas de transformadores.
P2: ¿Por qué elegir la soldadura por presión en frío?
La soldadura en frío evita la oxidación y el daño por calor, asegurando uniones más fuertes y confiables.
P3: ¿Se puede personalizar la máquina para diferentes voltajes?
Sí. Personalizamos los estándares de voltaje, idioma y seguridad para diferentes países.
P4: ¿Cuál es el tiempo de entrega típico?
El plazo de entrega estándar es de 30 a 45 días, según la configuración.
P5: ¿Ofrecen instalación y capacitación?
Sí. Ofrecemos soporte remoto e instalación en el extranjero si es necesario.

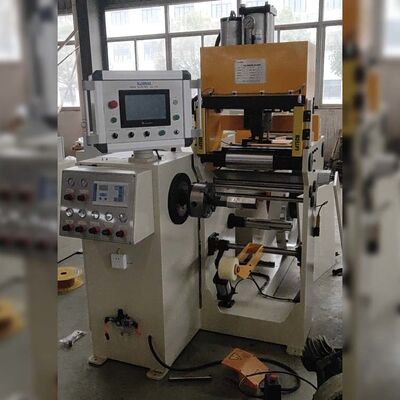

Fig: Vista posterior de la máquina bobinadora de láminas de cobre BRJ200
