Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | máquina de bobina de la hoja del transformador | Función: | bobina de enrrollamiento de la hoja |
|---|---|---|---|
| Grueso de la hoja del Cu: | 0,2 ~ 2.0m m | Grueso de la hoja de Al: | 0,3 ~ 3.0m m |
| Sistema de control: | PLC | Sistema de visualización: | Pantalla táctil |
| Max. Width: | 300 mm | Velocidad: | 0 ~ 35rpm |
| El poder: | 5.5Kw | Garantización: | 1 año |
| Resaltar: | Mecánica de enrollamiento de papel de cobre,Máquina de enrollado de papel de cobre con dos desenrolladores,Máquina automática de enrollado de papel de cobre |
||
Dos folios de desenrolladoresLas demásAutomáticoMáquina de enrollar hojas de cobre
Descripciónde una máquina de enrollamiento de lámina BRJ300-2
La bobina de papel de cobre BRJ300-2 es una bobina de papel de conductor especial para bobinar bobinas de transformadores secas.Con unidad de soldadura TIG, la máquina de enrollado de papel de cobre puede soldar papel y barra de bus juntos.La máquina de bobinado de papel de cobre puede enrollar una o dos capas de papel y enrollar una o dos capas de papel aislante a la vezLa máquina de bobinado de lámina de cobre está provista de sistema de control PLC y HMI, que hacen que la máquina de bobinado de lámina de cobre sea fácil de operar.
El principalcoponentescon una capacidad de producción superior a 300 kW,
1Cuadro principal de acero soldado
2. Dos decoilers de papel de aluminio
3- Dos cargadores de papel
4. Rodillo de presión
5Unidad de enrollamiento
6Sistema de control basado en PLC
7Sistema neumático
8Unidad de soldadura TIG
Las condiciones técnicaspArámetroscon una capacidad de producción superior a 300 kW,
A continuación se muestran las especificaciones estándar típicas de la máquina de bobinado de papel de cobre BRJ300-2 y la máquina de bobinado de papel de cobre también se puede fabricar según lo solicitado.
| Ancho del papel: | 100 ~ 300 mm |
| Forma de la bobina terminada: | Oval, circular y rectangular |
| Material de las láminas de conducción: | De cobre o aluminio |
| El espesor de la lámina: | 0.3 ~ 3,0 mm |
| espesor de la lámina: | 0.2 ~ 2,0 mm |
| Decoiler de papel: | 2 piezas |
| Duración del desenrollador de papel: | Cubiertas |
| Rango de diámetro del descolador de papel: | Ø400 ~ 520 mm |
| Peso máximo de la bobina: | 750 KG |
| Rollo de presión: | 2 conjuntos |
| Ajuste del modo de velocidad: | Ajustable sin pasos |
| Velocidad de rotación | 0 ~ 35 rpm |
| Potencia de giro: | 5.5KW |
| Número del descolador de aislamiento: | 2 piezas |
| Duración de la bobina aislante: | 350 mm |
| El eje del descolador aislante: | Extensible (acción neumática de apertura/cierre) |
| Tipo de programación: | PLC |
| Pantalla táctil: | 10 pulgadas (254 mm) |
| Rango de recuento: | 0 ~ 9999.9 |

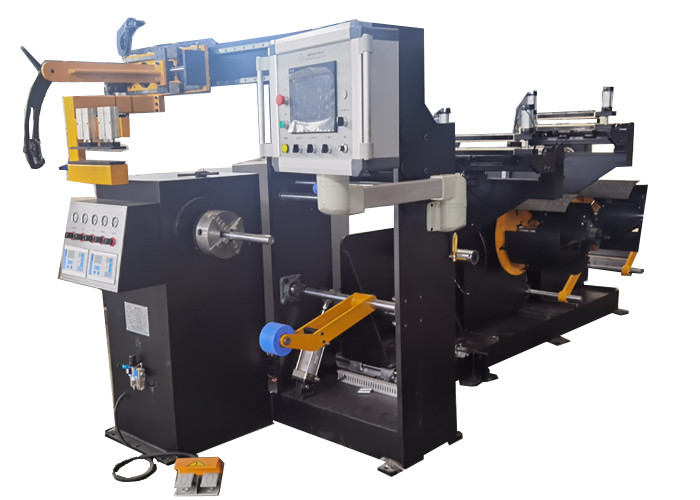

Figura 1: Vista frontal de la máquina de bobinado de papel de cobre BRJ300-2
Figura 2: Descargador de aislamiento de la bobina de lámina de cobre BRJ300-2
