Datos del producto:
Pago y Envío Términos:
|
| Nombre: | máquina de bobina de la hoja del transformador | Utilización: | bobina de enrrollamiento de la hoja |
|---|---|---|---|
| Grueso de la hoja del Cu: | 0,2 ~ 2.0m m | Grueso de la hoja de Al: | 0,3 ~ 3.0m m |
| Sistema de control: | PLC | Sistema de visualización: | Pantalla táctil |
| Max. Width: | 300 mm | Velocidad: | 0 ~ 35rpm |
| El poder: | 5.5Kw | Garantización: | 1 año |
| Resaltar: | Máquinas de enrollamiento automático Enrollador de hojas,Máquinas de enrollar hojas de cobre Enrollador de hojas,Máquina de enrollar papel de cobre automática |
||
Máquinas de enrollamiento automático Las demás:Máquina de enrollar hojas de cobre con enrollador
Descripciónde una máquina de enrollamiento de lámina BRJ300-2
La bobina de papel de cobre BRJ300-2 es una bobina de papel de conductor profesional.Las bobinas de papel laminado pueden utilizarse en transformadores de resina fundida y otros productos similaresLa máquina de bobinado de lámina de cobre está provista de unidad de soldadura TIG para soldar lámina y barra de bus juntos.La máquina de bobinado de papel de cobre puede manejar una o dos capas de papel y manejar una o dos capas de papel aislanteCon el sistema de control PLC y HMI, es muy fácil operar la máquina de bobinado de papel de cobre.
El principalcoponentescon una capacidad de producción superior a 300 kW,
1Cuadro principal de acero soldado
2. Dos decoilers de papel de aluminio
3- Dos cargadores de papel
4. Rodillo de presión
5Unidad de enrollamiento
6Sistema de control basado en PLC
7Sistema neumático
8Unidad de soldadura TIG
Las condiciones técnicaspArámetroscon una capacidad de producción superior a 300 kW,
Especificaciones estándar típicas demáquinas para enrollar hojas de cobreBRJ300-2 se muestran a continuaciónyLa máquina de bobinado de papel de cobre también puede fabricarse según lo solicitado.
| Ancho del papel: | 100 ~ 300 mm |
| Forma de la bobina terminada: | Oval, circular y rectangular |
| Material de las láminas de conducción: | De cobre o aluminio |
| El espesor de la lámina: | 0.3 ~ 3,0 mm |
| espesor de la lámina: | 0.2 ~ 2,0 mm |
| Decoiler de papel: | 2 piezas |
| Duración del desenrollador de papel: | Cubiertas |
| Rango de diámetro del descolador de papel: | Ø400 ~ 520 mm |
| Peso máximo de la bobina: | 750 KG |
| Rollo de presión: | 2 conjuntos |
| Ajuste del modo de velocidad: | Ajustable sin pasos |
| Velocidad de rotación | 0 ~ 35 rpm |
| Potencia de giro: | 5.5KW |
| Número del descolador de aislamiento: | 2 piezas |
| Duración de la bobina aislante: | 350 mm |
| El eje del descolador aislante: | Extensible (acción neumática de apertura/cierre) |
| Tipo de programación: | PLC |
| Pantalla táctil: | 10 pulgadas (254 mm) |
| Rango de recuento: | 0 ~ 9999.9 |

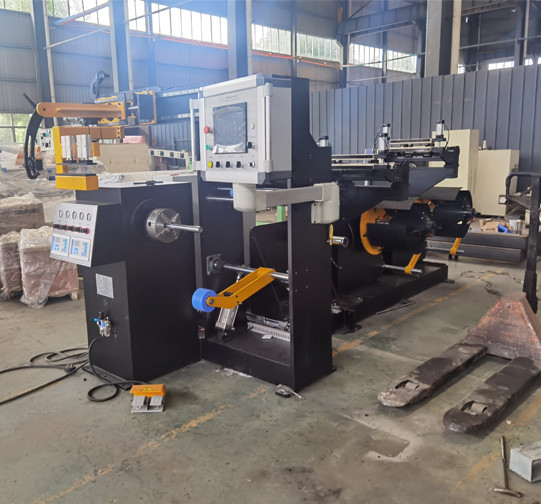

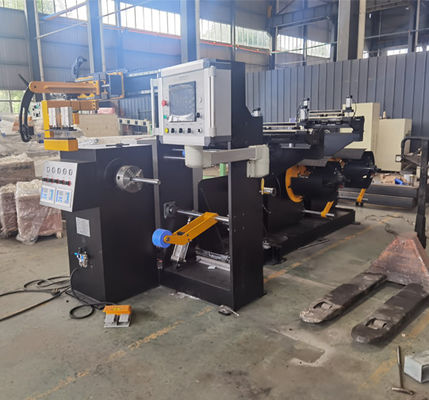

Figura 1: Vista frontal de la máquina de bobinado de papel de cobre BRJ300-2
Figura 2: Descargador de aislamiento de la máquina de bobinado de lámina de cobre BRJ300-2
