Inicio ProductosMáquina de bobina de cobre de la hoja

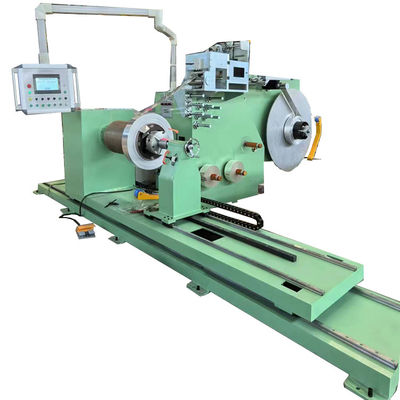

Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV

Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV

Automatic Conductor Copper Foil Wining Machine Transformer HV Foil Winding Machine
Automatic Conductor Copper Foil Wining Machine Transformer HV Foil Winding Machine

Ampliación de imagen :  Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV Mejor precio

Datos del producto:
Lugar de origen: China.
Nombre de la marca: STT
Certificación: CE
Número de modelo: GY-BRJ
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: negotiation
Detalles de empaquetado: Embalaje apto para el mar
Tiempo de entrega: 45 días
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 juegos por año
Descripción detallada del producto
Nombre: máquina de bobina de cobre de la hoja función: bobina de enrrollamiento de la hoja
Grueso de la hoja del Cu: 0.15 ~ 2,0 mm Grueso de la hoja de Al: 0,2 ~ 3.0m m
El color: Como se ha pedido Período de garantía: 12 meses
Velocidad de rotación: 0 ~ 200 rpm El poder: 18.5KW
Alta luz:

Máquina de enrollado de papel HV

,

Máquina de enrollar papel de cobre transformador

,

Máquina automática de enrollado de papel de cobre

Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV





Introducciónde una masa de 0,01 mm o más, pero no superior a 1 mm



La máquina automática de bobinado de lámina HV GY-BRJ está dedicada a bobinar bobinas de lámina de transformadores de alto voltaje.La máquina de bobinado de papel HV está provista de un decoiler de papel y puede ser viento una capa de papel conductor. Con dos descolores de aislamiento, la máquina de bobinado de papel de aluminio HV puede enrollar dos capas de papel de aislamiento. Con HMI, es muy fácil operar la máquina de bobinado de aluminio HV.





El principalcoponentesde una masa de 0,01 mm o más, pero no superior a 1 mm

  • Motor de cuerda principal
  • PLC (computador de control de velocidad)
  • Pantalla táctil
  • VFD
  • Dispositivo eléctrico LV
  • Sistema neumático
  • Esquinas de guía
  • Saldador ARC



Las condiciones técnicaspArámetros de una masa de 0,01 mm o más, pero no superior a 1 mm





A continuación se muestran las especificaciones estándar típicas de la máquina de bobinado de papel HV GY-BRJ y la máquina de bobinado de papel también se puede fabricar según lo solicitado.

Ancho del papel: 20 ~ 200 mm
Material de las láminas de conducción: De cobre o aluminio
El espesor de la lámina: 0.2 ~ 3,0 mm
espesor de la lámina: 0.15 ~ 2,0 mm
Se indicará el valor de las emisiones de CO2 en el ensayo de ensayo. Se aplicará el procedimiento siguiente:
Se aplicará el método de calibración de la presión de la válvula de alimentación. F1000 mm
Peso máximo de la bobina: 450 kg de peso
espesor del aislamiento: 0.02 ~ 0.15 mm
Identificador de la bobina de aislamiento: Φ76 mm
OD de la bobina de suministro de aislamiento máximo: Φ400 mm
Duración máxima de enrollamiento ((con barra de plomo): Las medidas de ensayo se aplicarán en el caso de los vehículos de la categoría M1 y M2.
Diámetro interno de la bobina de la herida: Ø300 mm
Diámetro exterior máximo de la bobina de herida: Ø1100 mm
Peso máximo de la bobina de la herida: 1500 kg de peso
Modo de soldadura: El TIG
Torque del mandril: 1800 N.m.
Tensión en el conductor: 50 ~ 3000N
Número del desenrollador de papel: 1 juego
Número del descolador de aislamiento: 2 juegos
Velocidad de giro: Se aplicarán las siguientes medidas:
Potencia del motor: 18.5KW
Unidad de desbaste de bordes de papel: 1 juego
Unidad de limpieza: 1 juego


Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV 0
Figura 1: Vista frontal de la máquina de bobinado de papel de cobre GY-BRJ

Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV 1
Figura 2: Vista lateral de la máquina de bobinado de papel de cobre GY-BRJ

Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV 2Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV 3
Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV 4Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV 5Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV 6Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV 7Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV 8Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV 9Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV 10Máquina de enrollamiento automático de papel de cobre con conductor Transformador Máquina de enrollamiento de papel HV 11
