Baja tensión automáticaTransformadorEnvasador de bobinasMáquina de enrollar hojas de cobre
La introducción decel jefefel aceite- ¿ Qué?Entraje- ¿ Qué?el acinoEl BRJ800-2
La máquina de bobinado de lámina de cobre BRJ800-2 es un equipo especial para bobinar bobinas de conductores de lámina de cobre y este tipo de bobinas de lámina se pueden utilizar para fabricar transformadores de resina fundida y otros productos similares.La máquina de bobinado de papel de cobre puede enrollar una o dos capas de cinta de papel de cobre o aluminio y una o dos capas de papel aislanteLa máquina de bobinado de lámina de cobre está provista de unidad de soldadura TIG para soldar la lámina de conductor y la barra de bus juntos.La máquina de enrollamiento de papel de cobre también está provista de unidad de desbarbado y unidad de limpiezaLa máquina de bobinado de papel de cobre tiene características de arranque lento, funcionamiento suave, fácil operación, etc.
¡ Qué rápido!d- ¿Qué quieres?con una longitud de más de 20 mm,El BRJ800-2
- Soldadura por TIG
- Deborramiento neumático de láminas
- Limpieza neumática de las láminas
- Mandril de expansión
- Rol de prensado
- Color personalizado
Principales componentescon una longitud de más de 20 mm,El BRJ800-2
1) Cuadro principal de hierro
2) Unidad de enrollamiento automática
3) Desenrollador de conductores de papel
4) Descargador de papel aislante
5) Portador de banda de relleno de extremo
6) Dispositivo de limpieza
7) Unidad de corte
8) Sistema de desbarbado de las hojas
9) Sistema de alineación del borde
10) Unidad de soldadura automática
11) Sistema de control electrónico
12) Sistema neumático
Las condiciones técnicaspArámetrosde lasmáquina de enrollar hojas de cobre BRJ800-2
A continuación se muestran las especificaciones estándar típicas de la máquina de bobinado de papel de cobre BRJ800-2, sin embargo, la máquina de bobinado de papel también se puede fabricar según lo solicitado.
| Ancho del papel |
200 ~ 800 mm |
| Forma de la bobina terminada: |
oval, circular y rectangular |
| Material de la lámina de conducción OD.: |
Ø1.000 mm |
| Identificación del material de la lámina de conducción: |
Ø500 mm |
| Número del desenrollador de papel: |
2 juegos |
| Rango de expansión del descolador de papel: |
Ø480 ~ 520 mm |
| Tamaño del mandril de enrollamiento: |
Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
| Método de soldadura: |
El TIG |
| Número del descolador de aislamiento: |
2 juegos |
| Material aislante OD. Máximo: |
Ø400 mm |
| Identificador del material aislante: |
Ø76 mm |
| El eje del descolador aislante: |
Extensión |
| El alimentador de banda de relleno final: |
6 piezas |
| Sistema de alineación del borde: |
Sensores fotoeléctricos |
| Sistema de control electrónico: |
PLC |
| Interfaz de usuario: |
Pantalla táctil de 10 pulgadas (254 mm) |

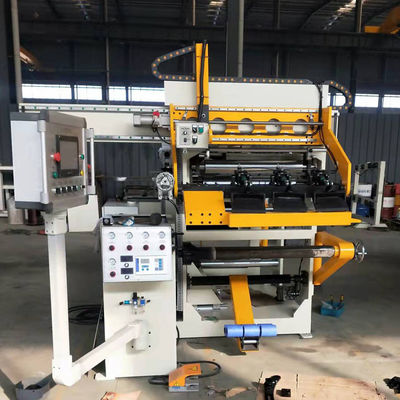

Figura 1: Vista frontal de la máquina de bobinado de papel de cobre BRJ800-2
Figura 2: Descargador de papel de la máquina de bobinado de papel de cobre BRJ800-2
