Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | máquina de bobina de la hoja | Función: | bobinas de enrrollamiento de la hoja |
|---|---|---|---|
| Grueso de la hoja del Cu: | 0,2 ~ 2.0m m | Grueso de la hoja de Al: | 0,3 ~ 3.0m m |
| Saldado: | soldadura de presión fría | Color de la máquina: | Por requerimiento |
| período de garantía: | 12 meses | ||
| Resaltar: | Enlazador de papel de cobre con pantalla táctil,0Máquina de enrollado de papel de cobre de.3 mm,Máquina automática de enrollado de papel de cobre PLC |
||
AutomáticoSoldadura a presión fría Máquina de enrollar hojas de cobre
Descripcióncon una longitud de más de 20 mm,
La bobina automática de papel de cobre BRJ200 es una bobina especial para bobinar el conductor de papel de cobre o aluminio.Este tipo de máquina de bobinado de papel puede soldar barras de cobre y papel de cobre o soldar barras de cobre y papel de aluminio juntos. La máquina de bobinado de papel es accionada por un servomotor, que asegura que todas las acciones de la máquina son precisas.
El principalcoponentescon una longitud de más de 20 mm,
1Cuadro principal
2. Descargador de conductores de papel
3. Roller
4Unidad de enrollamiento
5. Descolador de aislamiento
6Sensor fotoeléctrico
7Unidad de soldadura a presión en frío
8Unidad neumática
Las condiciones técnicaspArámetroscon una longitud de más de 20 mm,
A continuación se muestran las especificaciones estándar típicas de la máquina de bobinado de papel de cobre BRJ200, sin embargo, la máquina de bobinado de papel de cobre también se puede fabricar según lo solicitado.
| Ancho máximo de la lámina: | 200 mm |
| OD de bobina terminada (excluidas las barras de bus ): | Ø 600 mm |
| OD de bobina terminada (incluida la barra de bus ): | Ø 700 mm |
| Forma de la bobina terminada: | Círculo, óvalo y rectángulo, etc. |
| Material del conductor: | de cobre o de aluminio |
| espesor de la lámina: | 0.2 ~ 2,0 mm |
| El espesor de la lámina: | 0.3 ~ 3,0 mm |
| Identificación del material de la lámina: | Ø 500 mm |
| Material de papel OD.: | Ø 1000 mm, máximo |
| Número del desenrollador de papel: | 1 piezas |
| Rango de expansión del descolador de papel: | Ø 420 ~ 520 mm |
| Peso máximo de la bobina: | 750 kg de peso |
| Número del descolador de papel aislante: | 2 conjuntos |
| Envase de papel aislante OD.: | Ø 400 mm, máximo |
| Identificación de la bobina de papel aislante: | Ø 76 mm |
| Velocidad de giro: | Se aplicarán las siguientes medidas: |
| Potencia de giro: | 5.5kw |
| Dispositivo de soldadura: | Soldadura en frío |
| Sistema de control: | PLC |
| Interfaz de operación: | Pantalla táctil |

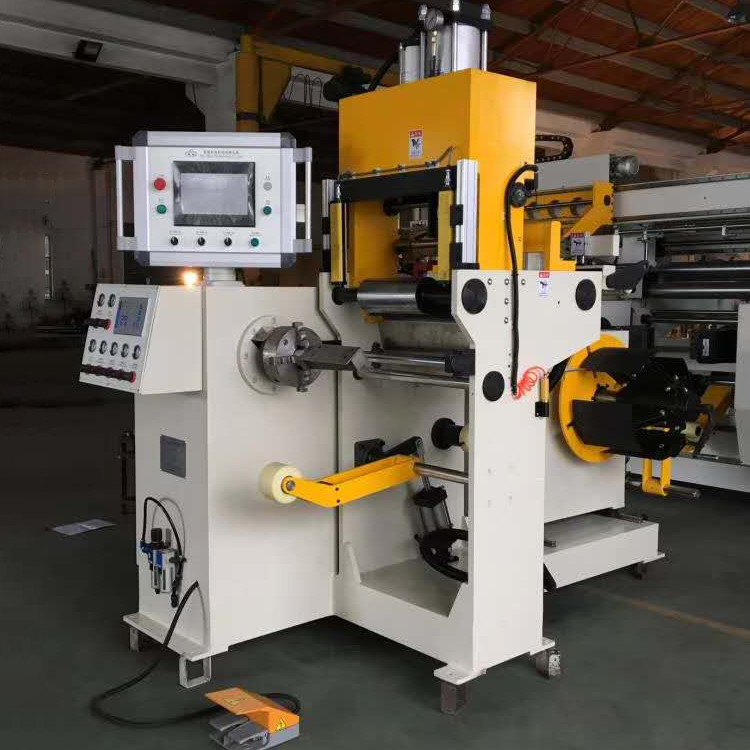

Figura 1: Vista completa de la máquina de bobinado de papel de cobre BRJ200
Figura 2: Vista trasera de la máquina de bobinado de papel de cobre BRJ200
