Maquinaria eléctrica de la fabricación del equipo de la máquina de bobina de la hoja del cobre del grueso de 3.0m m

Máquina de bobina de cobre de bobina de la hoja de la maquinaria de la fabricación del equipo eléctrico

Descripción de la máquina de bobina de cobre de la hoja BRJ800-2-2

La máquina de bobina de cobre de la hoja BRJ800-2-2 es un equipo especial para enrollar el cobre o el papel de aluminio. La máquina de bobina de cobre de la hoja es una base que afianza la máquina de bobina con abrazadera de la hoja, que es conveniente para las bobinas de enrrollamiento de la hoja del reactor y otros productos similares. Esta clase de máquina de bobina de cobre de la hoja adopta los motores servos para dos acción de la impulsión por separado para hacer dos tiradas tiene el mismo esfuerzo de torsión y para asegurar la acción de la impulsión para enrollar la hoja síncrono. Dos capas de papel del cobre o de aluminio y dos capas de papel del aislamiento se pueden manejar por esta clase de máquina de bobina de la hoja. Por otra parte, las funciones de la máquina de bobina de cobre de la hoja se pueden modificar para requisitos particulares por requerimiento.

Componentes principales de la máquina de bobina de cobre de la hoja BRJ800-2-2

• Marco principal: El marco se suelda con autógena con el acero, que es muy fuerte;
• Decoiler de la hoja: Esta clase de máquina de bobina de la hoja se proporciona dos decoilers de la hoja;
• Presionar el rodillo: El rodillo acuciante está para alimentar la hoja antes de enrollar y de presionar la hoja después de enrollar;
• Unidad de enrrollamiento: Dos motores servos 5.5kw se utilizan para enrollar la hoja;
• Decoiler del aislamiento: 2 PC;
• Sistema de la alineación del borde: El sensor fotoeléctrico se utiliza para hacer la alineación del borde;
• Unidad de la soldadura automática: TIG.
• Unidad neumática: proporcionando la fuerza para el freno y presionar el rodillo, el etc.
• Sistema de control eléctrico: incluyendo el PLC, VFD, y otros componentes eléctricos del LV.
• Pedal del pie: se puede utilizar para cambiar la dirección la rotación del eje de enrrollamiento.

Parámetros técnicos de la máquina de bobina de cobre de la hoja BRJ800-2-2

Las especificaciones estándar típicas de BRJ800-2-2 se muestran abajo, sin embargo, la máquina de bobina de la hoja se puede también fabricar por requerimiento.

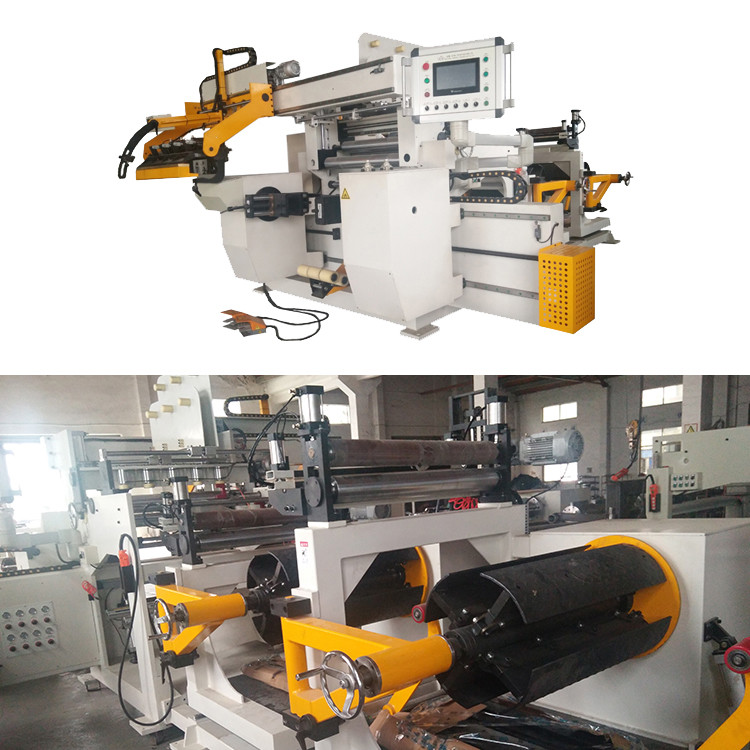

Higo 1: Vista delantera de cobre de la máquina de bobina de la hoja BRJ800-2-2

Higo 2: Opinión de cobre de la parte posterior de la máquina de bobina de la hoja BRJ800-2-2
