Máquina automática de bobinado de láminas de cobre TIG para tiras de láminas de reactor eléctrico

Bobinadora de tiras de láminas de reactor automático Máquina bobinadora de láminas de cobre TIG eléctrica

Descripciónde bobinadora de láminas de cobre BRJ600-2-2

La máquina bobinadora de láminas de cobre BRJ600-2-2 es una bobinadora de láminas especial para bobinar bobinas de láminas de reactores y otros productos similares.La máquina bobinadora de láminas de cobre cuenta con dos mandriles para sujetar el núcleo de hierro y la lámina se puede enrollar directamente en el núcleo.Con la conducción de dos servomotores, los dos mandriles tienen el mismo par, lo que garantiza la buena forma de la bobina enrollada.Este tipo de máquina bobinadora de papel de cobre puede enrollar una o dos capas de papel de cobre con un grosor de 0,2 mm ~ 2 mm y papel de aluminio con un grosor de 0,3 mm ~ 3 mm.Se adoptan dos sensores fotoeléctricos para corregir la posición de la lámina al enrollar.Con el sistema de control basado en PLC, la máquina bobinadora de láminas de cobre se puede operar fácilmente.Todos los parámetros de la máquina bobinadora de láminas de cobre se pueden ingresar a través de una pantalla táctil.La máquina bobinadora de láminas de cobre se caracteriza por un arranque lento, gran torque, alta automatización, etc.

Rápidoddetalles de bobinadora de láminas de cobre BRJ600-2-2

• Conducción de dos servomotores
• Núcleo de hierro de sujeción de dos mandriles
• Material de lámina ID 500 mm
• Material de lámina máximo OD 1000 mm
• Velocidad máxima de bobinado 26rpm
• Potencia de bobinado 11kw
• soldadura TIG
• color personalizado

Técnicopagsarametrosde bobinadora de láminas de cobre BRJ600-2-2

Las especificaciones estándar típicas de BRJ600-2-2 se muestran a continuación, sin embargo, la máquina bobinadora de láminas también se puede fabricar según se solicite.

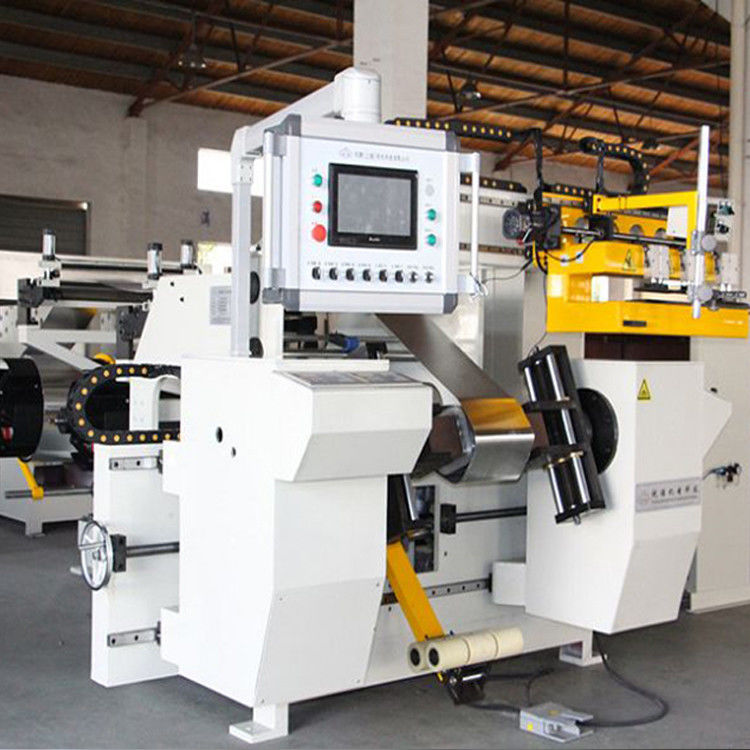

Fig. 1: Vista frontal de la máquina bobinadora de láminas de cobre BRJ600-2-2

Fig. 2: Desenrollador de láminas de la máquina bobinadora de láminas de cobre BRJ600-2-2
