Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | máquina de bobina de cobre de la hoja | uso: | bobina de enrrollamiento |
|---|---|---|---|
| Conductor: | tira del Cu/del al | Decoiler de la hoja: | 2 sistemas |
| Poder del motor: | 22kW | Velocidad giratoria: | 18 RPM |
| Color: | por requerimiento | Garantía: | 12 meses |
| Resaltar: | Máquina de bobina de cobre automática de la hoja,Tipo seco máquina de bobina del transformador,máquina de bobina de la hoja del cobre 18rpm |
||
Máquina de bobina de cobre automática de la hoja que hace tipo seco el transformador de la baja tensión
Descripción de la máquina de bobina de cobre de la hoja BRJ1400-2
El tipo seco máquina de bobina de cobre de la hoja del transformador BRJ1400-2 es un equipo profesional para las bobinas de enrrollamiento para el transformador echado de la resina y otros productos similares. La clase de máquina de bobina de cobre de la hoja, es decir láminas de aluminio de Máquina de bobinado de, puede manejar uno o dos capas de película o de papel de aluminio de cobre con anchura a partir 300m m hasta 1400m m. La máquina de bobina de cobre de la hoja puede también enrollar uno o dos capas de papel del aislamiento de la capa junto con hoja. Con la unidad automática de la soldadura de TIG, el macihne de enrrollamiento de la hoja puede soldar con autógena la hoja del conductor con la barra de distribución junta. Por otra parte, la máquina de bobina de cobre de la hoja se puede modificar para requisitos particulares por requerimiento, por ejemplo la gama de extensión del decoiler de la hoja. Generalmente, la gama de extensión del decoiler de la hoja es a partir el 420 a 520m m, que es conveniente para la hoja del conductor con el diámetro interno 500m m. El sistema de control se basa en el PLC.
Componentes principales de la máquina de bobina de cobre de la hoja BRJ1400-2
1. El marco principal, marco soldado con autógena hierro es muy fuerte y estable
2. Unidad de la bobina, con el motor 22kw, proporcionando el alto esfuerzo de torsión
3. Decoiler de la hoja, decoiler de dos hojas conveniente para la hoja del conductor con el diámetro interno 500m m
4. Decoiler del aislamiento, decoiler del aislamiento dos para poner el aislamiento Paer con la identificación 76m m OD 400m m
5. alimentador de Fin-relleno de la tira, tenedor ocho para el llenador del aislamiento del extremo
6. Sistema de limpieza, dos sistemas
7. Sistema del corte, un sistema
8. Sistema que quita las rebabas de la hoja, dos sistemas.
Parámetros técnicos de la máquina de bobina de cobre de la hoja BRJ1400-2
Las especificaciones estándar típicas de la máquina de bobina de cobre de la hoja BRJ1400-2 se muestran abajo, sin embargo, la máquina de bobina de cobre de la hoja se puede también fabricar por requerimiento.
| Max. Foil Width: | 1,400m m |
| Coil OD de Max. Finished.: | 1,000m m |
| Forma acabada de la bobina: | oval, redondo y rectangular, etc. |
| Conductor Foil Material: | Cobre o aluminio |
| Conductor Material OD.: | Ø1,000mm |
| Identificación de Material del conductor: | Ø500mm |
| Número de Decoiler de la hoja: | 2 PC |
| Diámetro de Decoiler de la hoja: | gama ajustable Ø400 ~ 520m m |
| Max. Coil Weight: | 2,000KG |
| Modo de soldadura: | TIG |
| Cortar modo: | Esquileo rodante |
| Número de Decoiler del aislamiento: | 2 PC |
| alimentador de Fin-relleno de la tira: | 8 PC |
| Sistema de la alineación del borde: | Detección fotoeléctrica |
| Precisión de la rectificación: | ±0.5mm |
| Sistema de control electrónico: | PLC |
| Interfaz de usuario: | pantalla táctil 10inch (254m m) |
| Contando las vueltas se extienden: | 0 ~ 9999,9 |
| Peso total: | 8000Kg |
| Dimensión (L x W x H): | 5800 x 2850 x 2500m m |

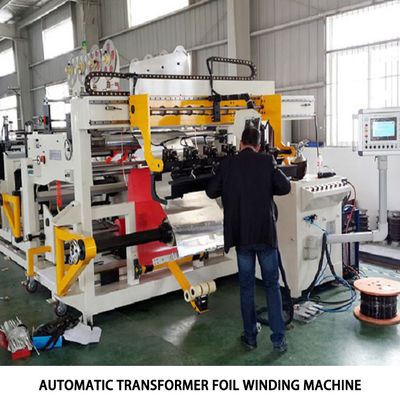

Higo 1: Vista delantera de cobre de la máquina de bobina de la hoja BRJ1600-2
Higo 2: Decoiler de cobre del aislamiento de la máquina de bobina de la hoja BRJ1600-2
