Descripción de la máquina de bobina de cobre de la hoja BRJ800-2-2

La máquina de bobina de cobre de la hoja BRJ800-2-2 es un modelo de afianzar la máquina de bobina con abrazadera de la hoja de la base, es decir que el cobre o el papel de aluminio se puede herir en la base afianzada con abrazadera directamente. Esta clase de bobina de la hoja se puede utilizar en reactores u otros productos similares. Dos motores servos se utilizan en la máquina para conducir la base de hierro, que puede garantizar el mismo esfuerzo de torsión en los dos extremos. La máquina de bobina de cobre de la hoja, láminas de aluminio de Máquina de bobinado de, se puede utilizar para enrollar uno o dos capas de hoja y uno o dos capas de papel del aislamiento. Con una pantalla táctil, es muy fácil actuar la máquina de bobina de cobre de la hoja.

Componentes principales de la máquina de bobina de cobre de la hoja BRJ800-2-2

• Marco principal: El marco se suelda con autógena con el acero, que es muy fuerte;
• Dereeler de la hoja: Dos dereelers de la hoja se utilizan para poner el material de la hoja;
• Presionar el rodillo: El rodillo acuciante está para presionar;
• Unidad de enrrollamiento: Dos motores servos 5.5kw se utilizan para conducir la base afianzada con abrazadera para enrollar la hoja;
• Dereeler del aislamiento: Los dereelers del aislamiento de la remolque se utilizan para colocar el papel del aislamiento;
• Sistema de la alineación del borde: El sensor fotoeléctrico se utiliza para hacer la alineación del borde;
• Unidad de la soldadura automática: El proceso de la soldadura de TIG se utiliza para aunar la hoja y la barra de distribución, y;
• Sistema de control eléctrico: El sistema de control se basa en el PLC.

Parámetros técnicos de la máquina de bobina de cobre de la hoja BRJ800-2-2

Las especificaciones estándar típicas de la máquina de bobina de cobre de la hoja BRJ800-2-2 se muestran abajo, sin embargo, éstos se pueden modificar por requerimiento.

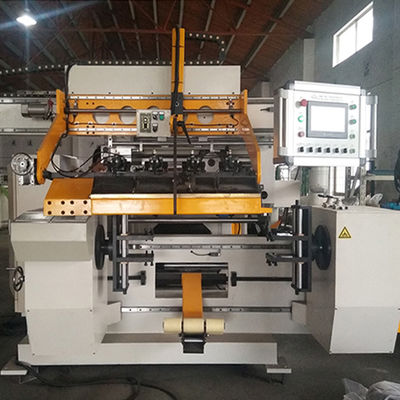

Higo 1: Vista delantera de cobre de la máquina de bobina de la hoja BRJ800-2-2

Higo 2: Opinión de cobre de la parte posterior de la máquina de bobina de la hoja BRJ800-2-2
