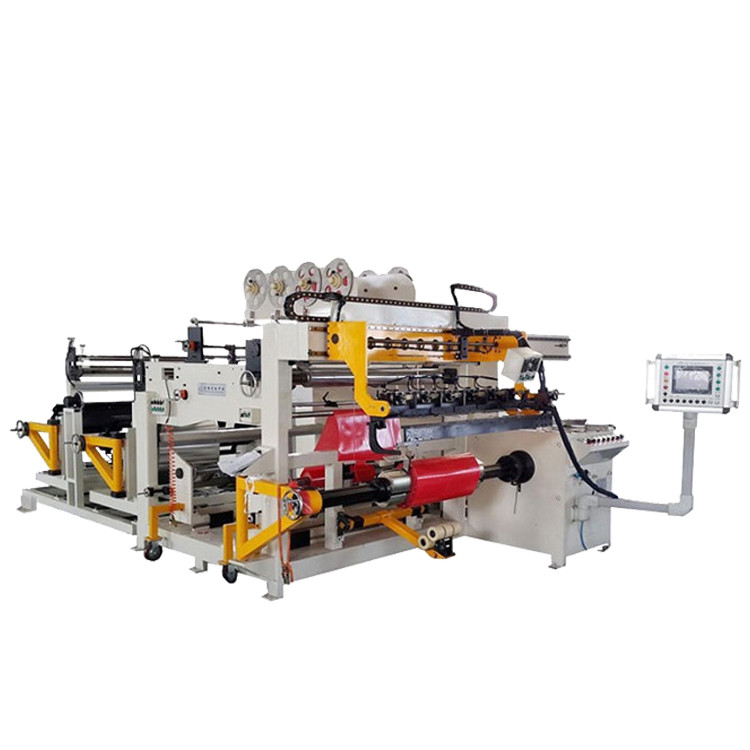

Devanadera automática del transformador de la resina del molde de la máquina de TIG Welding Copper Foil Winding

Devanadera automática del transformador de la resina del molde de la máquina de TIG Welding Copper Foil Winding

Automatic TIG Welding Copper Foil Winding Machine Cast Resin Transformer Winder
Automatic TIG Welding Copper Foil Winding Machine Cast Resin Transformer Winder
video play

Ampliación de imagen :  Devanadera automática del transformador de la resina del molde de la máquina de TIG Welding Copper Foil Winding Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: STT
Certificación: CE, etc
Número de modelo: BRJ1400-2
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: negotiable
Detalles de empaquetado: embalaje marinero
Tiempo de entrega: 45 días
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 sistemas por año
Descripción detallada del producto
nombre: máquina de bobina de cobre de la hoja uso: bobina de enrrollamiento
Conductor: tira del Cu/del al Decoiler de la hoja: 2 sistemas
Poder del motor: 22kW Velocidad giratoria: 18 RPM
Color: por requerimiento Garantía: Un año
Alta luz:

Máquina de bobina de la hoja del cobre del CE

,

máquina de bobina automática del transformador de 18 RPM

,

máquina de bobina de la hoja del cobre de 18 RPM

Devanadera automática del transformador de la resina del molde de la máquina de TIG Welding Copper Foil Winding





Descripción de la máquina de bobina de cobre de la hoja BRJ1400-2



La máquina de bobina de la hoja del cobre del transformador de la resina del molde BRJ1400-2 es un equipo profesional para las bobinas de enrrollamiento para el transformador de la resina del molde y otros productos similares. Esta clase de máquina de bobina de cobre de la hoja puede manejar uno o dos capas de tira de cobre o de aluminio con la anchura de 300m m a de 1400m m. La máquina de bobina de cobre de la hoja puede también manejar uno o dos capas de papel del aislamiento de la capa. La unidad automática de la soldadura de TIG se utiliza para soldar con autógena la hoja del conductor con la barra de distribución junta. Por otra parte, la máquina de bobina de cobre de la hoja se puede modificar para requisitos particulares, por ejemplo la gama de extensión del decoiler de la hoja. Generalmente, la gama de extensión del decoiler de la hoja es a partir el 420 a 520m m, que es conveniente para la hoja del conductor con el diámetro interno 500m m. El decoiler se puede fabricar según sus necesidades.

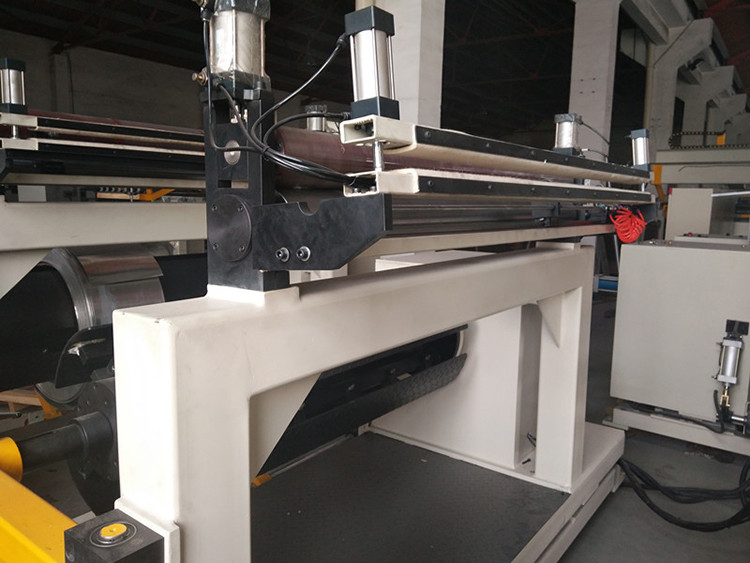

Componentes principales de la máquina de bobina de cobre de la hoja



1. El marco principal, marco soldado con autógena hierro es muy fuerte y estable

2. Unidad de la bobina, con el motor 22kw, proporcionando el alto esfuerzo de torsión

3. Decoiler de la hoja, decoiler de dos hojas conveniente para la hoja del conductor con el diámetro interno 500m m

4. Decoiler del aislamiento, decoiler del aislamiento dos para poner el aislamiento Paer con la identificación 76m m OD 400m m

5. alimentador de Fin-relleno de la tira, tenedor ocho para el llenador del aislamiento del extremo

6. Sistema de limpieza, dos sistemas

7. Sistema del corte, un sistema

8. Sistema que quita las rebabas de la hoja, dos sistemas.





Parámetros técnicos de la máquina de bobina de cobre de la hoja



Las especificaciones estándar típicas de la máquina de bobina de cobre de la hoja BRJ1400-2 se muestran abajo, sin embargo éstos se pueden modificar fácilmente por requerimiento.



Max. Foil Width: 1,400m m
Coil OD de Max. Finished.: 1,000m m
Forma acabada de la bobina: oval, redondo y rectangular, etc.
Conductor Foil Material: Cobre o aluminio
Conductor Material OD.: 1,000m m
Identificación de Material del conductor: 500m m
Número de Decoiler de la hoja: 2 PC
Diámetro de Decoiler de la hoja: gama ajustable 400-520m m
Max. Coil Weight: 2,500KG
Modo de soldadura: TIG
Cortar modo: Esquileo eléctrico del disco
Número de Decoiler del aislamiento: 2 PC
alimentador de Fin-relleno de la tira: 8 PC
Sistema de la alineación del borde: Detección fotoeléctrica
Precisión de la rectificación: ±0.5mm
Sistema de control electrónico: PLC
Interfaz de usuario: pantalla táctil 10inch (254m m)
Contando las vueltas se extienden: 0 - 9999,9
Peso total: 8000Kg
Dimensión (L*W*H) 5800*2850*2500m m
