Inicio ProductosMáquina de bobina de cobre de la hoja

Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina

Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina

Cast Resin LV Transformer Copper Foil Winding Machine Automatic Strip Winder
Cast Resin LV Transformer Copper Foil Winding Machine Automatic Strip Winder Cast Resin LV Transformer Copper Foil Winding Machine Automatic Strip Winder

Ampliación de imagen :  Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: STT
Certificación: CE, etc
Número de modelo: BRJ1000-2
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: negotiable
Detalles de empaquetado: embalaje marinero
Tiempo de entrega: 45 días
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100 sistemas por año
Descripción detallada del producto
Nombre: máquina de bobina de cobre de la hoja Función: bobina de enrrollamiento de la hoja
Grueso de la hoja del Cu: 0.2 - 2.0m m Grueso de la hoja de Al: 0,3 - 3,0 mm
Anchura de la hoja: 200 - 1000m m Decoiler de la hoja: 2 juegos
Color: Opcional Garantía: un año
Alta luz:

Máquina de bobina de la hoja del cobre del LV

,

Máquina de bobina echada de la hoja del lv de la resina

,

Máquina de bobina de la hoja del cobre del transformador

La devanadera automática de la tira echó la máquina de bobina de la hoja del cobre del transformador del LV de la resina





1) Descripción de la máquina de bobina de cobre de la hoja



La máquina de bobina echada de la hoja del cobre del transformador del LV de la resina puede enrollar el conductor de la hoja con la anchura máxima 1000m m, la máquina de bobina de cobre de la hoja puede dirigir:

  • Tira de cobre de la hoja a partir de 0,2 milímetros hasta el grueso de 2.0m m
  • Tira del papel de aluminio a partir 0.3m m a 3,0 milímetros de grueso
  • Anchura máxima 1000m m de la hoja
  • Dos capas de hoja
  • Dos capas de papel del aislamiento
  • Hoja y barra de distribución de la soldadura junto

La máquina de bobina de cobre de la hoja se proporciona

  • dos pedazos de decoilers de la hoja
  • dos decoilers del aislamiento
  • sensor fotoeléctrico
  • presionar los rodillos
  • sistema de control basado en el PLC para controlar la máquina exacto
  • pantalla táctil para hacer la operación fácil e intuitiva



2) Componentes principales de la máquina de bobina de cobre de la hoja

  • Marco principal
  • Unidad de enrrollamiento
  • Decoiler de la hoja
  • Decoiler del aislamiento
  • alimentador de la tira del Fin-terraplén
  • Sistema que quita las rebabas de la hoja
  • Sistema de la alineación del borde
  • Unidad de la soldadura automática



3) Parámetros técnicos de la máquina de bobina de cobre de la hoja



Las especificaciones estándar típicas de BRJ1000-2 se muestran abajo, sin embargo éstos se pueden modificar fácilmente por requerimiento.



Anchura máxima de la hoja: 1,000m m
Coil OD de Max. Finished: 1,000m m
Forma acabada de la bobina: óvalo, círculo y rectangular, etc
Conductor Material: Cobre o aluminio
Al Foil Thickness: 0.3 - 3,0 milímetros
Grueso de la hoja del Cu: 0.2 - 2,0 milímetros
Conductor Material OD.: 1,000m m
Identificación de Material del conductor: 500m m
Diámetro de Decoiler de la hoja: gama ajustable 400-520m m
Poder de enrrollamiento: 15KW
Soldadura: TIG
Corte: Esquileo rodante eléctrico
Eje de Decoiler del aislamiento: Extensible (neumático ábrase/la acción cercana)
alimentador de la tira del Fin-terraplén: 8 PC
Sistema de la alineación del borde: Detección fotoeléctrica
Interfaz de usuario: pantalla táctil 10inch (254m m)
Contando las vueltas se extienden: 0 - 9999,9



Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina 0

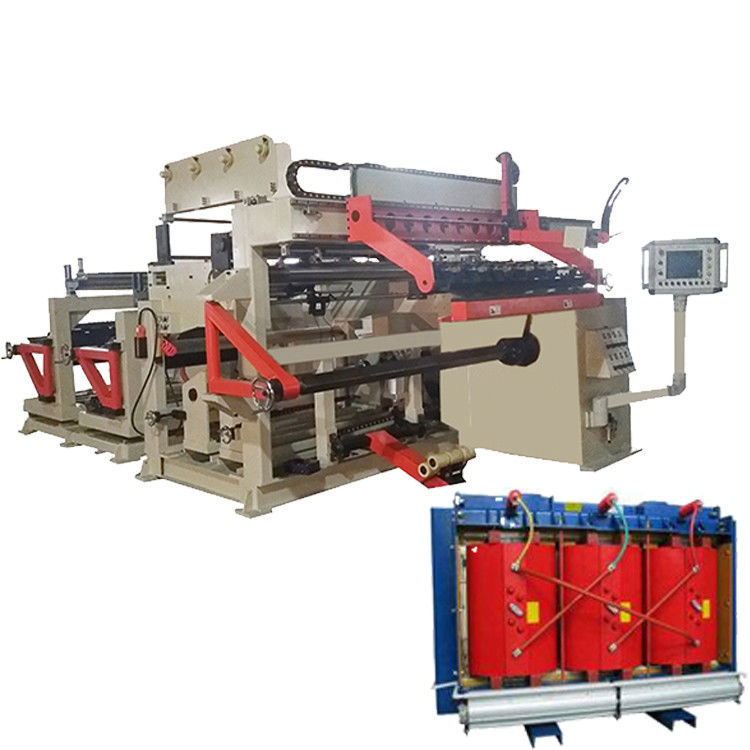

Higo 1: Vista delantera de cobre de la máquina de bobina de la hoja BRJ1000-2



Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina 1

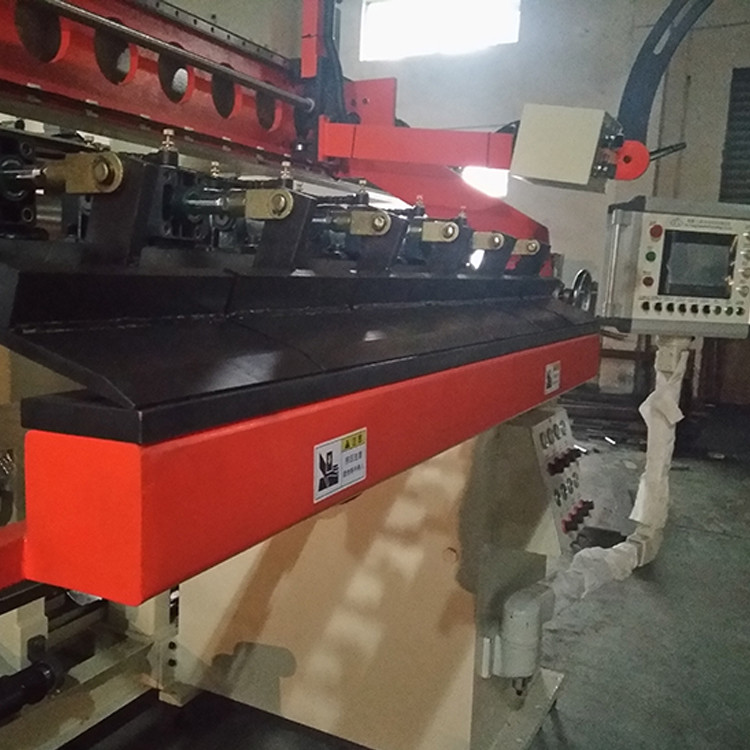

Higo 2: Unidad de soldadura de cobre de la máquina de bobina de la hoja BRJ1000-2



Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina 2Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina 3Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina 4Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina 5Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina 6

Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina 7Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina 8Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina 9Devanadera automática echada de la tira de la máquina de bobina de la hoja del cobre del transformador del LV de la resina 10
