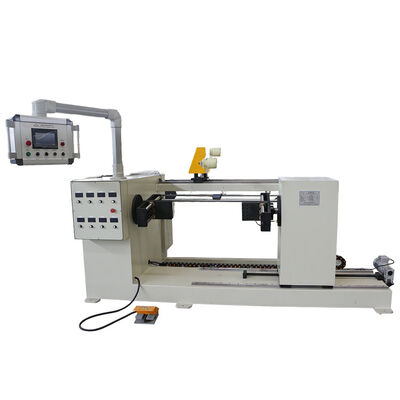

Máquina de enrollado de bobina del reactor de 1000 mm de ancho de cuerda automático programable ZPX1000
1. Descripción general del producto
La máquina de bobina de reactor automática programable ZPX1000 es un equipo de bobina industrial de alta precisión con sujeción de núcleo diseñado para la producción de bobinas de reactor de gran ancho.Adopción de una estructura de conducción sincrónica de dos motores y tecnología de control por servocables, este tipo de bobina de bobina resuelve los problemas de torque desigual, dislocación del alambre y arranque-parada inestable existentes en los equipos tradicionales de bobina de un solo accionamiento.Apoyando el procesamiento completo de alambres de cobre y aluminio (tipos redondos y planos), la máquina de bobinado de bobina está equipada con un sistema programable PLC maduro y una HMI de pantalla táctil de colores.Se da cuenta de que es totalmente automático, operación de cuerda sin pasos con ajuste de velocidad, con arranque suave, funcionamiento suave y fuerte tracción, con precisión de cuerda ultra alta y rendimiento mecánico estable,La máquina de bobina es el equipo automatizado preferido para la producción en masa estandarizada de bobinas de reactores de energía y otros productos similares..
2Ventajas y características clave del producto
A diferencia de los dispositivos de devanado ordinarios, la máquina de devanado de bobina del reactor ZPX1000 adopta un sistema de transmisión sincronizada de doble mandíbula y servo de recorrido actualizado, con ventajas destacadas en precisión,estabilidad y operabilidad:
-
Dispositivo sincrónico de doble motor y par equilibrado: Dos motores de accionamiento independientes controlan de forma sincrónica los dobles mandos, asegurando un par completamente uniforme en ambos lados del husillo.Evita efectivamente la sacudida del núcleo y la desviación del enrollamiento durante el funcionamiento de alta carga.
-
Control de la guía del alambre de servo para arranque-parada estable: El mecanismo de travesía de alambre es accionado por un servomotor de alta precisión, logrando una aceleración y desaceleración ultra suaves.ocurre superposición o luxación durante el arranque y parada frecuentes, mejorando en gran medida la calidad de formación de bobinas.
-
Amplia compatibilidad para alambre redondo y plano: Adaptación flexible a múltiples especificaciones de cables conductores. Soporta alambre redondo de 0,3 ∼ 5,0 mm y alambre plano de cobre / aluminio de hasta 5 × 12 mm, satisfaciendo diversas demandas de producción de bobinas de reactor.
-
Estructura de alto rendimiento y alta fiabilidad: Cuadro mecánico optimizado con una capacidad de carga máxima de 1000 kg, combinado con un motor de alta potencia de 4,4 kW. Funciona de manera estable durante mucho tiempo con una baja tasa de fallas,adecuado para la producción continua industrial.
-
Funcionamiento fácil de usar: Equipada con una pantalla táctil colorida e intuitiva, toda la máquina cuenta con una configuración de parámetros sencilla, un funcionamiento visual y un bajo umbral de aprendizaje para los operadores.
-
Garantía sin preocupaciones después de la venta: Viene con una garantía estándar de un año para la máquina completa, proporcionando un soporte técnico confiable y un servicio postventa para usuarios industriales de todo el mundo.
3Parámetros técnicos completos
Todos los parámetros de la máquina automática de bobina de reactor ZPX1000 adoptan una configuración estándar industrial, que admite personalización personalizada de acuerdo con los requisitos de producción del cliente:
|
Punto de las especificaciones
|
Datos técnicos
|
|
Modelo de equipo
|
ZPX1000
|
|
Ancho máximo de enrollamiento
|
1 000 mm
|
|
Material de alambre aplicable
|
Cables de cobre, alambre de aluminio
|
|
Rango de diámetro del alambre redondo
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero
|
|
Tamaño máximo del alambre plano
|
5 mm × 12 mm
|
|
Altura del centro
|
Las demás:
|
|
Duración del eje
|
En el caso de los vehículos de motor
|
|
Diámetro exterior máximo de la bobina terminada
|
800 mm
|
|
Capacidad máxima de carga
|
1000 kg de peso
|
|
Potencia del motor principal
|
4.4KW
|
|
Rango de velocidad de cuerda
|
0 ′ 160 rpm
|
|
Modo de regulación de la velocidad
|
Regulación de la velocidad sin pasos de frecuencia variable
|
|
Talla mínima de propagación
|
0.01 mm
|
|
Modo de conteo
|
Cuento de alta precisión de 5 dígitos
|
|
Maximo de giros de cuerda preestablecidos
|
9999.9 Giros
|
|
Sistema de control
|
Control programable por PLC + HMI de pantalla táctil a color
|
|
Período de garantía
|
1 año
|
4Principio de trabajo
La máquina de enrollamiento de bobina de sujeción de núcleo ZPX1000 adopta un modo de conducción síncrona de doble huso y control de enlace servo.y los motores duales impulsan los mandos a girar sincrónicamente para garantizar la salida de par equilibradoEl sistema de guía de alambre servo controla con precisión la trayectoria de alimentación del alambre y el paso de propagación, que coincide con la velocidad de rotación del husillo en tiempo real.Los operadores establecen giros, inclinación y otros parámetros a través de la pantalla táctil del PLC. El sistema ejecuta automáticamente el enrollamiento completo del proceso, realizando un arranque suave, un funcionamiento estable y una parada precisa.Todo el proceso evita errores de operación manual, garantizando una disposición plana de alambre, una estructura de bobina compacta y un rendimiento eléctrico estable de las bobinas del reactor terminadas.
5. Escenarios de aplicación
Esta máquina de enrollado de bobinas programable se aplica profesionalmente a la producción en masa y el procesamiento de varias bobinas de reactor medianas y grandes, ampliamente utilizadas en la fabricación de equipos de energía,generación de energía de nueva energía, control industrial, ingeniería eléctrica y otras industrias.Reactores de inversor y varias bobinas de inductancia de gran ancho a medida, convirtiéndose en el equipo de apoyo estándar para las empresas de fabricación eléctrica de gama media y alta.
6. Preguntas frecuentes
P1: ¿Puede esta máquina procesar alambre plano y alambre redondo para bobinas de reactor?
R: Sí. El ZPX1000 admite el procesamiento dual de alambre redondo de cobre / aluminio (0,3 ∼5,0 mm) y alambre plano (máximo 5 × 12 mm).La guía del cable y el sistema de tensión se pueden ajustar rápidamente para cambiar las diferentes especificaciones del cable, con una gran flexibilidad de producción.
P2: ¿Cuál es la ventaja de la transmisión síncrona de dos motores en comparación con las máquinas de un solo motor?
R: El par de salida sincrónico de doble motor garantiza que el núcleo de hierro no se desplace ni se sacuda durante el enrollamiento de gran carga y ancho.evita la desviación del cable y los huecos de las capas, y mejora en gran medida el rendimiento de las bobinas de reactor de alta precisión.
P3: ¿Es el equipo fácil de utilizar para los nuevos trabajadores?
R: Equipado con pantalla táctil visual a color y función de almacenamiento de recetas programable, la operación es simple e intuitiva.almacenamiento de programas y operación de inicio-parada con un solo clic, reduciendo efectivamente la dependencia laboral.
7. Meta Descripción de SEO
ZPX1000 programable máquina automática de bobina del reactor, 4,4 kW de potencia, 0-160rpm velocidad, soporta cobre / aluminio redondo y alambre plano,Control PLC de alta precisión para la fabricación de bobinas de reactores industriales.
