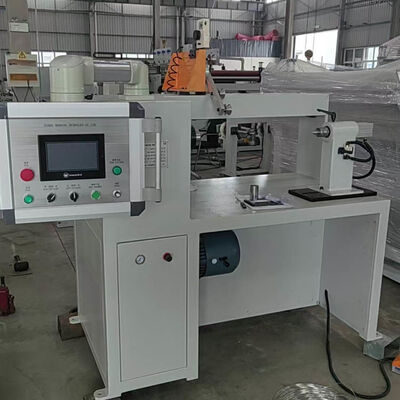

Máquina de enrollamiento automático de bobinas de transformador de cobre y aluminio enrollador de alambre con guía de alambre servo

1 juego
MOQ
Negociable
Precio
Máquina de enrollamiento automático de bobinas de transformador de cobre y aluminio enrollador de alambre con guía de alambre servo
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Nombre de la máquina: máquina de bobinado de bobina de transformador
Uso: bobina de alambre
Material conductor: alambre de cobre o de aluminio
Tipo de cable: alambre plano o redondo
Guía de alambre: 1 unidad
servomotor: 0,75kW
Potencia del motor de barrido: 2,2 KW
Velocidad de bobinado: 200 rpm
Información básica
Lugar de origen: Porcelana
Nombre de la marca: STT/Zhutang
Certificación: CE
Número de modelo: ZPX400
Pago y Envío Términos
Detalles de empaquetado: Embalaje en condiciones de navegar
Tiempo de entrega: 35 dias
Condiciones de pago: T/T
Capacidad de la fuente: 100 juegos por año
Descripción de producto
Máquina bobinadora automática de transformadores ZPX400 | Bobinadora de alambre de cobre y aluminio con guía de alambre servo

Descripción Meta

La máquina bobinadora automática de transformadores ZPX400 cuenta con una guía de alambre servo de 750W, alta velocidad de 200rpm, control PLC y HMI. Adecuada para bobinado de alambre de cobre/aluminio plano y redondo para la fabricación de transformadores.

Descripción General

La máquina bobinadora automática de transformadores ZPX400 es un equipo de bobinado de alambre de grado industrial y alta precisión diseñado para la fabricación profesional de transformadores. Construida para la versatilidad y la consistencia, esta bobinadora automática de alambre de cobre soporta el bobinado de alambre de cobre y aluminio tanto redondo como plano, cubriendo una amplia gama de requisitos de producción de bobinas de transformadores para transformadores de potencia, distribución y electrónicos.Equipada con un sistema de guía de alambre de precisión accionado por servo de 750W, la máquina bobinadora de bobinas ofrece una disposición de alambre precisa y estable durante la operación a alta velocidad, evitando eficazmente la superposición de alambre y el bobinado desordenado. Con una carrera transversal máxima de 400 mm, la máquina bobinadora de bobinas admite bobinas con una altura máxima de bobinado de 400 mm. Adoptando un control PLC avanzado y una operación intuitiva de pantalla táctil HMI, el equipo realiza una regulación de velocidad continua, un conteo de vueltas preciso y una configuración de parámetros con un solo clic, lo que reduce en gran medida la dificultad de operación y mejora la consistencia de la producción. Soportado por un sistema neumático a juego y control por pedal, garantiza una operación industrial flexible, que ahorra mano de obra y segura a largo plazo.Características Clave y Ventajas Técnicas

Compatibilidad Dual de Alambre

  • : Totalmente aplicable para bobinado de alambre plano y redondo, soportando materiales de cobre y aluminio para satisfacer diversas necesidades de producción de transformadores.Guía de Alambre Servo de Precisión
  • : El motor servo de 750W acciona la guía de alambre para un movimiento transversal estable; el paso de dispersión mínimo alcanza 0.01 mm, asegurando una disposición de bobina ordenada y uniforme sin desviación del alambre.Operación Estable y de Alta Velocidad
  • : El motor de bobinado principal de 2.2KW soporta una velocidad ajustable de hasta 200 rpm. La regulación de velocidad continua permite una adaptación flexible de la velocidad para diferentes especificaciones de alambre.Control Inteligente PLC + HMI
  • : El sistema de control digital con función de conteo preciso de 5 dígitos garantiza un número exacto de vueltas de bobinado y un rendimiento de producto estable; el panel de pantalla táctil permite un ajuste de parámetros simple y eficiente.Diseño Humanizado y Seguro
  • : Equipado con un sistema auxiliar neumático y un interruptor de pedal para operación manos libres, mejorando la eficiencia de trabajo y la seguridad operativa en la producción en masa.Estructura Industrial Duradera
  • : El soporte de contrapunto triangular mejora la estabilidad general; el diseño de altura central razonable se adapta a varios accesorios de bobina y entornos de producción.Detalles Rápidos del Producto

Potencia del Motor Principal: 2.2kw para un bobinado estable de alto par

  • Velocidad Máxima de Trabajo: 200rpm de bobinado de alta eficiencia
  • Sistema de Control Central: Control inteligente PLC + pantalla táctil HMI
  • Objeto de Procesamiento: Alambre plano y redondo (cobre / aluminio)
  • Sistema Auxiliar: Sistema de asistencia neumática + control por pedal
  • Función de Precisión: Conteo preciso de vueltas de 5 dígitos
  • Parámetros Técnicos Completos

Las siguientes son las especificaciones estándar de la máquina bobinadora automática de transformadores ZPX400. Todos los parámetros técnicos se pueden personalizar según los requisitos de producción reales y de procesamiento de bobinas del cliente.

Elemento de Especificación
Datos Técnicos
Altura Central de la Máquina
900mm
Estructura del Contrapunto
Soporte Triangular (carga estable)
Potencia del Motor de Bobinado
2.2kw
Rango de Velocidad de Trabajo
0 ~ 200 rpm
Modo de Regulación de Velocidad
Regulación de Velocidad Continua
Sistema de Control
Pantalla Táctil PLC + HMI
Especificación Máxima de Alambre Plano
2.0mm × 8.0mm
Rango de Diámetro de Alambre Redondo
Φ0.3mm ~ Φ4.0mm
Altura Máxima de Bobinado
400mm
Rango de Aplicación
500mm
Paso Mínimo de Dispersión
0.01mm (disposición de alambre de alta precisión)
Función de Conteo
Conteo preciso de 5 dígitos
Rango de Vueltas de Conteo
0 ~ 9999.9 Vueltas
Potencia del Motor de Guía de Alambre
Motor Servo de 750W
Longitud Transversal de la Guía de Alambre
400mm
Rango de Aplicación

La máquina bobinadora automática de bobinas ZPX400 se utiliza ampliamente para bobinar varias bobinas de transformadores, incluyendo transformadores de potencia, transformadores de distribución, transformadores electrónicos y bobinas de inductancia. Es adecuada para el bobinado de precisión en lotes de alambres de cobre/aluminio planos y redondos, sirviendo como equipo de procesamiento central confiable para empresas de fabricación de transformadores.

Preguntas Frecuentes

P: ¿Qué tipos de alambre puede procesar esta máquina bobinadora?

R: Soporta alambres redondos y planos de cobre y aluminio, cubriendo un diámetro de alambre redondo de 0.3-4.0 mm y un tamaño máximo de alambre plano de 2.0x8.0 mm.P: ¿Es ajustable la velocidad de bobinado?
R: Sí, adopta regulación de velocidad continua con un rango ajustable de 0-200 rpm, adaptándose a diferentes espesores de alambre y requisitos del proceso de bobinado.P: ¿Puede la máquina garantizar una disposición ordenada del alambre?
R: Equipada con un sistema de guía de alambre servo de 750W con un paso mínimo de 0.01 mm, realiza una disposición de alambre ultrprecisa y un bobinado de bobina uniforme.Palabras Clave Principales

máquina bobinadora automática de transformadores, bobinadora de alambre de cobre, máquina bobinadora de alambre de aluminio, bobinadora de transformadores con guía de alambre, máquina bobinadora de bobinas con control PLC
