Cortadora de chapa de acero de silicio de alta precisión. Máquina de corte de bobinas CRGO para núcleos de transformadores.

Resumen del producto

ElSlicer de acero de silicio de alta precisión ZJX1250es un robusto,solución automatizada diseñada específicamente para el procesamiento de bobinas de acero eléctrico (CRGO/CRNGO).Transforma con precisión anchohojas de acero de silicioen tiras estrechas de ancho preciso,con una capacidad de carga de más de 300 kPa,los yugos,y otras laminaciones de núcleos eléctricos.Esto es avanzadomáquina de corte de núcleointegra una lógica de control de vanguardia impulsada por un sistema PLC y una pantalla táctil HMI intuitiva.Esto permite a los operadores establecer fácilmente los parámetros de corte,supervisar las velocidades de producción,y asegurar que no haya fallas,un rendimiento constante con un mínimo de tiempo de inactividad.

Ventajas de rendimiento y diseño

• Optimizado para acero eléctrico:Diseñado para manejar las propiedades únicas del acero de silicio CRGO,minimizar el estrés del material durante el procesamiento.

• Corte de alta precisión:Alcanza una tolerancia superior de anchura de± 0,10 mmy niveles de burr extremadamente bajos (≤ 0,02 mm),crucial para reducir las pérdidas del núcleo del transformador.

• Automatización fácil de usar:El PLC avanzado y la interfaz de pantalla táctil hacen la configuración de parámetros,ajuste de la velocidad,y el diagnóstico del sistema sea sencillo y eficiente.

• Capacidad de trabajo pesado:Diseñado para procesar bobinas masivas de hasta5,000 kgy con una velocidad de alimentación de hasta120 m/min..

• Garantía completa:Apoyado por un plenogarantía de un añoy soporte técnico receptivo.

Especificaciones técnicas

Componentes completos de las líneas de producción

La máquina de corte de núcleo ZJX1250 es una completa,un sistema integrado diseñado para una utilización continua,explotación industrial de gran volumen:

1. Trolley para el manejo de materiales:Asegura la seguridad de la carga y descarga de bobinas pesadas.

2. Decoiler para uso pesado:Proporciona suave,Desenrollamiento controlado del rollo principal.

3. Receptor de material avanzado y guía móvil:Garantiza un seguimiento adecuado de la tira antes de cortar.

4. Cabeza de corte de alta precisión:Cuenta con cortadores especializados para el corte delgado,Acero eléctrico duro.

5. Tensión sincronizada y enrollador:Mantiene la tensión constante para apretado,las tiras de heridas uniformes.

6. Consola de control central:Aloja el PLC,HMI,y sistemas de control eléctrico.

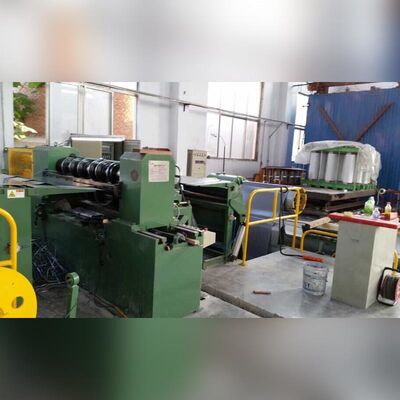

Figura 1: Vista frontal de la máquina de corte de núcleo ZJX1250


Figura 2: El girador de la máquina de corte de núcleo ZJX1250
