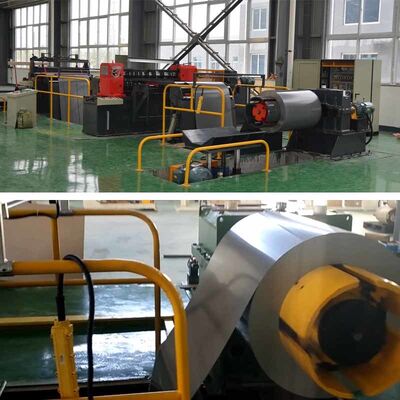

Máquina cortadora automática de láminas de acero al silicio

Descripción general del producto

ElMáquina cortadora automática de núcleos ZJX1250es una solución profesional de alta resistencia diseñada para el corte longitudinal de alta precisión de láminas de acero al silicio.

Esta línea de corte longitudinal de alto rendimiento se utiliza principalmente para procesar bobinas anchas de acero al silicio en tiras múltiples de diferentes anchos. Estas tiras cortadas con precisión son materias primas esenciales para la fabricación de componentes del núcleo del transformador, incluidospatas exteriores, patas centrales, yugos superiores y yugos inferiores. Con automatización avanzada y una interfaz fácil de usar, la ZJX1250 aumenta significativamente la eficiencia de la producción al tiempo que garantiza una calidad de borde impecable.

Características y ventajas clave

• Corte múltiple de alta eficiencia:Equipado con6 juegos de cortadores premiumDe serie, el sistema puede cortar hasta 5 tiras simultáneamente en una sola pasada.

• Herramientas escalables y flexibles:La cantidad de cortadores se puede aumentar o ajustar fácilmente a pedido para producir tiras más estrechas y adaptarse a diversas necesidades de producción.

• Control de velocidad variable:La velocidad de corte es totalmente ajustable, lo que permite a los operadores optimizar el rendimiento según el espesor del material y los requisitos operativos.

• Calidad de borde superior:Ofrece cortes limpios con una altura de rebaba mínima de≤0,02 milímetros, preservando las propiedades magnéticas del acero al silicio.

• Automatización robusta:Diseñado para una alta automatización, minimizando el trabajo manual desde la carga de la bobina hasta el rebobinado final, garantizando la máxima seguridad y tiempo de actividad.

Configuración del sistema y componentes principales

La línea de corte longitudinal de acero al silicio ZJX1250 integra 8 módulos de alta resistencia para un flujo de trabajo perfecto:

1. Carro de carga y descarga de bobinas (carro):Para una manipulación segura y eficiente de bobinas pesadas.

2. Desenrollador (Uncoiler):Sostiene y alimenta de forma segura las bobinas de acero maestras.

3. Plataforma receptora de materiales:Garantiza un guiado inicial suave de la hoja.

4. Dispositivo de guía móvil:Alinea la hoja con precisión antes de entrar en el cabezal cortador.

5. Dispositivo de corte longitudinal de precisión:Conjunto de eje cortador de alta precisión para anchos de tira precisos.

6. Enrollador/Enrollador:Enrolla firmemente las tiras cortadas en bobinas individuales y ordenadas.

7. Estación hidráulica y sistema neumático:Proporciona una presión potente y estable para operaciones de servicio pesado.

8. Gabinete de control eléctrico y consola del operador:Sistema PLC centralizado para una sincronización de línea perfecta.

Especificaciones técnicas

Nota:Las especificaciones enumeradas a continuación representan nuestra configuración estándar ZJX1250. Se encuentran disponibles modificaciones personalizadas con respecto a la capacidad, la velocidad y las configuraciones del cortador para adaptarse a sus estándares de producción específicos.
